3 說明
TPS61088 是一款高功率密度的全集成同步升壓轉換器，配有一個 11mΩ 功率開關和一個 13mΩ 整流器開關，可為便攜式系統提供高效率的小尺寸解決方案。TPS61088 具有 2.7V 至 12V 的寬輸入電壓范圍，可支持由單芯或兩芯鋰電池供電的應用。該器件具備 10A 開關電流能力，并且能夠提供高達 12.6V 的輸出電壓。
TPS61088 采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，TPS61088 在脈寬調制 (PWM) 模式下工作。在輕負載條件下，該器件可通過 MODE 引腳選擇下列兩種工作模式之一。一種是可提高效率的脈寬調制 (PFM) 模式；另一種是可避免因開關頻率較低而引發應用問題的強制 PWM 模式。可通過外部電阻在 200kHz 至 2.2MHz 范圍內調節 PWM 模式下的開關頻率。TPS61088 還實現了可編程的軟啟動功能和可調節的開關峰值電流限制功能。此外，該器件還提供有 13.2V 輸出過壓保護、逐周期過流保護和熱關斷保護。
TPS61088 采用 20 引腳 4.50mm × 3.50mm VQFN 封裝。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61088 | VQFN (20) | 4.50mm × 3.50mm |

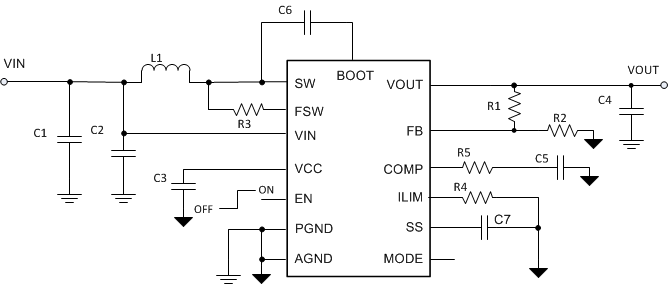

典型應用電路
