3 說明
TPS61098x 可以為由單節或雙節堿性電池、鎳鎘電池或鎳氫電池、單節紐扣電池、單節鋰離子電池或鋰聚合物電池供電的產品提供超低功耗解決方案。該器件集成了低壓降線性穩壓器 (LDO) 或者帶有升壓轉換器的負載開關，并且提供有雙輸出電源軌。升壓轉換器輸出 V(MAIN) 用作主系統的電源并且始終開啟，LDO 或負載開關輸出 V(SUB) 則為外設供電。
TPS61098x 具備由 MODE 引腳控制的兩個模式：工作模式和低功耗模式。在工作模式下，兩輸出均啟用并具有增強的響應性能。在低功耗模式下，LDO 或負載開關被禁用，斷開與外設的連接。在低功耗模式下，TPS61098x 僅消耗 300nA 靜態電流，而且在 10μA 負載條件下能夠實現高達 88% 的效率。
TPS61098x 支持自動直通功能。當輸入電壓高于直通閾值時，升壓轉換器停止開關并將輸入電壓傳送至 VMAIN 軌；當輸入電壓低于該閾值時，升壓轉換器在升壓模式下工作并將輸出調節至目標值。TPS61098x 針對不同的輸出設定值提供了多種版本。
在 0.7V 輸入到 3.3V 輸出的轉換過程中，TPS61098x 可提供高達 50mA 的總輸出電流。該升壓轉換器基于滯后控制器拓撲結構，可利用同步整流器以超低的靜態電流實現超高效率。
TPS61098x 可采用 1.5mm × 1.5mm WSON 封裝，從而實現小型電路布局。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61098x | 6 引腳 WSON | 1.50mm × 1.50mm |

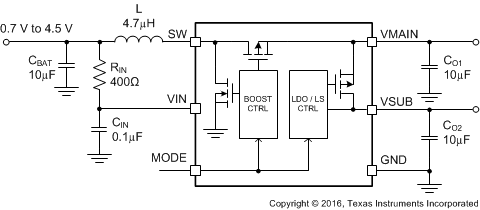

簡化版原理圖
