ZHCSBQ9C October 2013 – January 2021 TPS62085 , TPS62086 , TPS62087
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Options
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
封裝選項
機械數據 (封裝 | 引腳)
- RLT|7
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TPS62085、TPS62086 和 TPS62087 器件是高頻同步降壓轉換器，經優化具有小解決方案尺寸和高效率兩大優點。該器件的輸入電壓范圍為 2.5V 至 6.0V，支持常用電池技術。
此器件主要用于寬輸出電流范圍內的高效降壓轉換。該轉換器在中等程度的負載到高負載時運行于脈寬調制 (PWM) 模式，并在輕負載時自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。
為了滿足系統電源軌的需求，內部補償電路支持 10μF 到 150uF 的寬范圍外部輸出電容值選項。憑借 DCS-Control 架構，該器件可實現出色的負載瞬態性能和輸出穩壓精度。器件可提供 2mm × 2mm VSON 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62085 | VSON (7) | 2.00mm × 2.00mm |
| TPS62086 | ||
| TPS62087 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

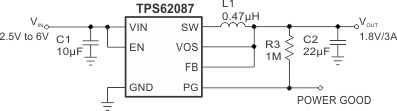

典型應用原理圖

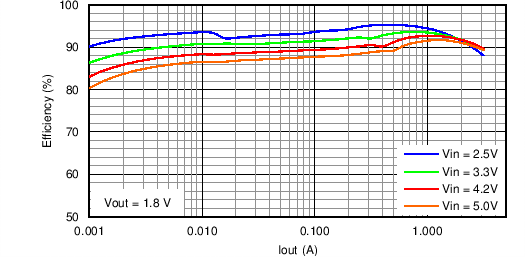

典型應用效率
