3 說明
TPS6280x 降壓轉換器器件系列具有 2.3μA 的典型靜態電流以及出色的效率和超小的設計尺寸。憑借 TI 的 DCS-Control 拓?fù)?，該器件能夠使用微型電感器和電容器運行，并且具有高達 4MHz 的開關頻率。在輕負載條件下，該器件會無縫進入節能模式，從而減少開關周期數并保持高效率。
將 VSEL/MODE 引腳連接到 GND 可以選擇固定輸出電壓。只需將一個外部電阻器連接到 VSEL/MODE 引腳，就可以選擇 16 種內部設置的輸出電壓。使用集成 R2D（電阻器到數字）轉換器，可讀取外部電阻器并設置輸出電壓。僅需通過更換單個電阻，相同的器件型號即可用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓可提供更高的精度。該器件啟動之后，直流/直流轉換器將進入強制 PWM 模式（通過在 VSEL/MODE 引腳上施加高電平）。在該工作模式下，此器件通常以 4MHz 或 1.5MHz 的開關頻率運行，從而能夠?qū)崿F(xiàn)超低輸出電壓紋波和超高效率。TPS6280x 器件系列采用具有 0.35mm 間距的微型 6 引腳 WCSP 封裝。
| 器件型號(3) | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TPS62800 | YKA（DSBGA，6） | 1.05mm × 0.70mm |
| TPS62801 | ||
| TPS62802 | ||
| TPS62806 | ||
| TPS62807 |
典型應用

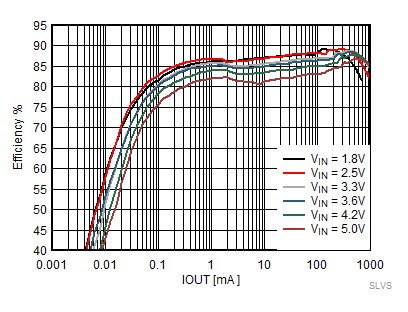

VOUT 為 1.2V 時，效率與 IOUT 間的關系
