ZHCSHW9C March 2018 – July 2024 TUSB1002A
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
-
6 Detailed Description
- 6.1 Overview
- 6.2 Functional Block Diagram
- 6.3
Feature Description
- 6.3.1 4-Level Control Inputs
- 6.3.2 Linear Equalization
- 6.3.3 Adjustable VOD Linear Range and DC Gain
- 6.3.4 USB3.2 Dual Channel Operation (MODE = “F”)
- 6.3.5 USB3.2 Single Channel Operation (MODE = “1”)
- 6.3.6 PCIe/SATA/SATA Express Redriver Operation (MODE = “R”; CFG1 = "0"; CFG2 = "0" )
- 6.3.7 Basic Redriver Operation (MODE = “0”)
- 6.4 Device Functional Modes
- 6.5 U0 Mode
- 6.6 U1 Mode
- 6.7 U2/U3 Mode
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
3 說明
TUSB1002A 是業內先進的雙通道 USB 3.2 x1 SuperSpeedPlus (SSP) 轉接驅動器和信號調節器。該器件采用超低功耗架構，在由 3.3V 電源供電運行時功耗非常低。該器件支持 USB3.2 低功耗模式，可進一步降低空閑狀態下的功耗。
TUSB1002A 實現了一款線性均衡器，最高可容許碼間串擾 (ISI) 引入 16dB 的損耗。當 USB 信號在印刷電路板 (PCB) 或電纜上傳輸時，其完整性會在通道損耗和碼間串擾的影響下有所降低。線性均衡器可對通道損失進行補償，進而延長通道傳輸距離，從而使系統符合 USB 規范。憑借雙通道和小型封裝，TUSB1002A 可在 USB3.2 路徑中靈活放置。
TUSB1002A 采用 24 引腳 4mm × 4mm VQFN 封裝。它還具有商業級 (TUSB1002A) 和工業級 (TUSB1002AI) 兩個版本。
器件信息
| 器件型號(1) | 溫度 | 封裝 | 封裝尺寸(2) |
|---|---|---|---|
| TUSB1002A | TA = 0°C 至 70°C | RGE（VQFN，24） | 4mm × 4mm |
| TUSB1002AI | TA = -40°C 至 85°C |
(1) 有關所有可用封裝，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

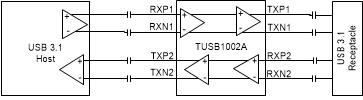

簡化原理圖
