ZHCSMM7A April 2022 – May 2024 TUSB1004
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 說明
- 3 Pin Configuration and Functions
-
4 Specifications
- 4.1 Absolute Maximum Ratings
- 4.2 ESD Ratings
- 4.3 Recommended Operating Conditions
- 4.4 Thermal Information
- 4.5 Power Supply Characteristics
- 4.6 Control I/O DC Electrical Characteristics
- 4.7 USB Electrical Characteristics
- 4.8 Timing Requirements
- 4.9 Switching Characteristics
- 4.10 Typical Characteristics
- 5 Parameter Measurement Information
-
6 Detailed Description
- 6.1 Overview
- 6.2 Functional Block Diagram
- 6.3 Feature Description
- 6.4 Device Functional Modes
- 6.5 Programming
- 6.6 Register Map
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RNQ|40
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
摘要
TUSB1004 是一款 10Gbps USB 3.2 四通道線性轉接驅動器，適用于 USB Type-A 應用。TUSB1004 用于駐留在主機和 USB 插座之間或 USB 器件和 USB 插座之間。TUSB1004 支持第 2 代 USB 3.2 (10Gbps) 和第 1 代 USB 3.2 (5Gbps) 以及 USB 3.2 低功耗狀態（斷開、U1、U2 和 U3）。
TUSB1004 具有創新的自適應接收器均衡 (AEQ) 功能。AEQ 功能會自動確定 TUSB1004 和插入 USB 連接器的 USB 器件之間的最優 ISI 補償設置，從而提高互操作性。
TUSB1004 由 3.3V 單電源供電運行，并采用 40 引腳 WQFN 封裝。
器件信息
| 器件型號 | 溫度 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| TUSB1004 | TA = 0oC 至 70oC | RNQ（WQFN，40） | 6mm × 4mm |
| TUSB1004I | TA = -40oC 至 85oC | RNQ（WQFN，40） | 6mm × 4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

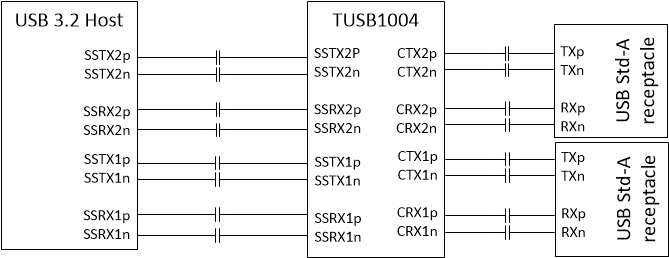

簡化原理圖
