ZHCSEF6E December 2014 – September 2016 DRV5033-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 數字全極開關霍爾傳感器
- 符合汽車類應用的 AEC-Q100 標準
- 出色的溫度穩定性
- 在溫度范圍內 BOP ±10%
- 多種靈敏度選項 (BOP/BRP)：
- 檢測南北磁場
- 支持寬電壓范圍
- 2.7V 至 38V
- 無需外部穩壓器
- 開漏輸出（30mA 灌電流）
- 35µs 快速上電時間
- 小型封裝尺寸
- 表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)
- 2.92mm × 2.37mm
- 插入式 3 引腳 TO-92 (LPG)
- 4.00mm × 3.15mm
- 表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)
-
保護 特性
- 反向電源保護（高達 -22V）
- 支持高達 40V 拋負載
- 輸出短路保護
- 輸出電流限制
- 電池輸出短路保護
2 應用
- 對接檢測
- 門開關檢測
- 接近感測
- 閥定位
- 脈沖計數
3 說明
DRV5033-Q1 器件是一款斬波穩定霍爾效應傳感器，能夠在整個溫度范圍內提供具有出色靈敏度穩定性和集成保護特性的磁場感測 功能。
DRV5033-Q1 對磁場兩極方向的響應相同。當應用的磁通量密度超過 BOP 閾值時，DRV5033-Q1 開漏輸出變?yōu)榈碗娖?。輸出將保持低電平，直到磁通量密度降?BRP 以下之后變?yōu)楦咦杩?。輸出灌電流能力?30mA。反向極性保護高達 -22V 的寬工作電壓范圍（2.7 至 38V）使得此器件廣泛適用于各種汽車 信號。
該器件提供針對反向電源情況、負載突降以及輸出短路或過流故障的內部保護功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV5033-Q1 | SOT-23 (3) | 2.92mm × 1.30mm |
| TO-92 (3) | 4.00mm × 3.15mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

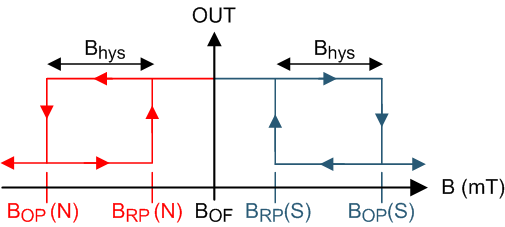

輸出狀態

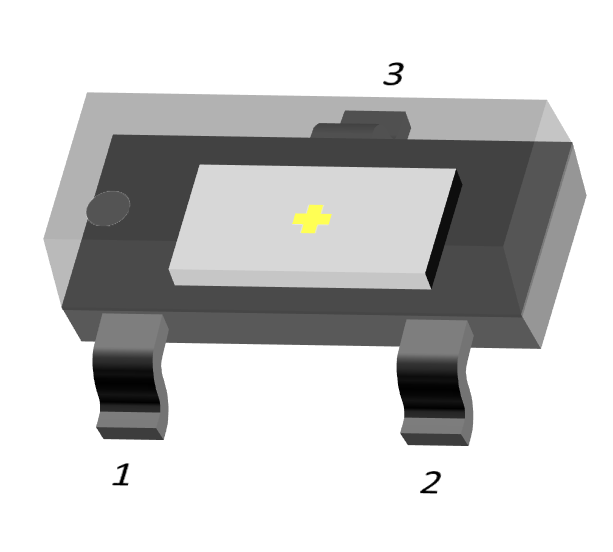

SOT-23

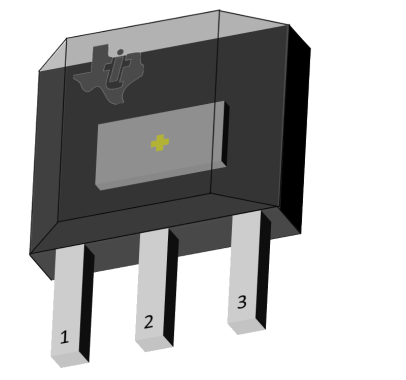

TO-92
