3.1 外殼溫度測量
外殼溫度定義為器件頂部的最高溫度。大多數情況下，這個溫度在器件上表面或蓋子中心測得?？墒褂眉t外攝像頭、熒光探測器、熱電偶或最大視野直徑為 4mm 的紅外槍來執行外殼溫度測量，這里只是按照準確度的順序列舉了幾種常見的技術。當選擇熱電偶作為執行測量的技術時，應該使用細規度導線（36 至 40 規度，J 或 K 線）來盡可能減少熱電偶的局部冷卻。您應該知道，如果使用規度大于 36 的熱電偶測量外殼溫度，熱電偶會將熱量從表面帶走，冷卻正在測量的點，從而使方程式 8 的計算無效。使用大規度熱電偶來測量封裝頂部表面的影響可能非常顯著，會將環境溫度和實際表面溫度之間的溫差減少 50% 或者更多。即使使用 36 規度或者更小的熱電偶時，也會有錯誤。
如果使用熱電偶，應該將它連接至封裝表面的中央 (±1mm)，一側有一團大小不超過 2mm x 2mm 的導熱環氧樹脂。不建議將熱電偶粘在封裝表面。為了盡量減少熱電偶的散熱特性，導線應該沿著封裝的對角線敷設，向下到達 PCB 表面，并且在從 PCB 上抬起之前至少保持 25mm 的最小距離。出于這種走線的目的，可以使用膠帶將熱電偶導線固定在 PCB 上。使用錯誤規度的熱電偶導線會導致在測量中產生 5% 至 50% 的誤差。
當使用紅外攝像頭或紅外槍時，一定要根據被測表面的發射率來校正讀數。有關詳細信息，請參閱所用儀器的文檔。
由于散熱器覆蓋了待測表面，所以測量應用了散熱器的外殼溫度帶來了特殊的挑戰。如果您希望在應用了散熱器的情況下測量外殼溫度，建議按照以下步驟操作（請參閱圖 3-1）。
- 在散熱器上鉆一個直徑小于 1mm 的孔，以便在連接散熱器時，使這個孔位于封裝的中央。在與封裝配合的散熱器表面上孔的末端切出倒角。倒角的大小應能容納用于將熱電偶連接到封裝的環氧樹脂。
- 將一個細規度（小于 36 規度）熱電偶穿過散熱器頂部的鉆孔。
- 用環氧樹脂將熱電偶磁珠固定在封裝頂部表面，使熱電偶導線垂直于封裝頂部表面。等待環氧樹脂固化。
- 在散熱器底座上涂抹散熱膏。
- 在熱電偶導線仍然穿過鉆孔的情況下，小心地將散熱器滑入封裝的頂部。

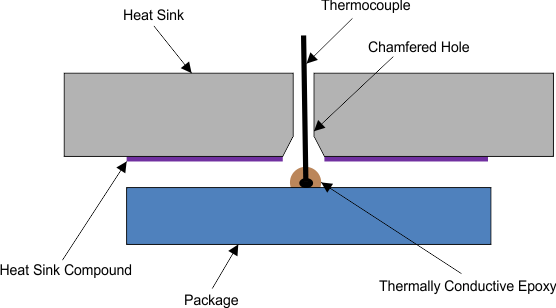

圖 3-1 安裝帶熱電偶的散熱器
