采用 DLP 技術的移動智能電視的系統和電子模塊注意事項

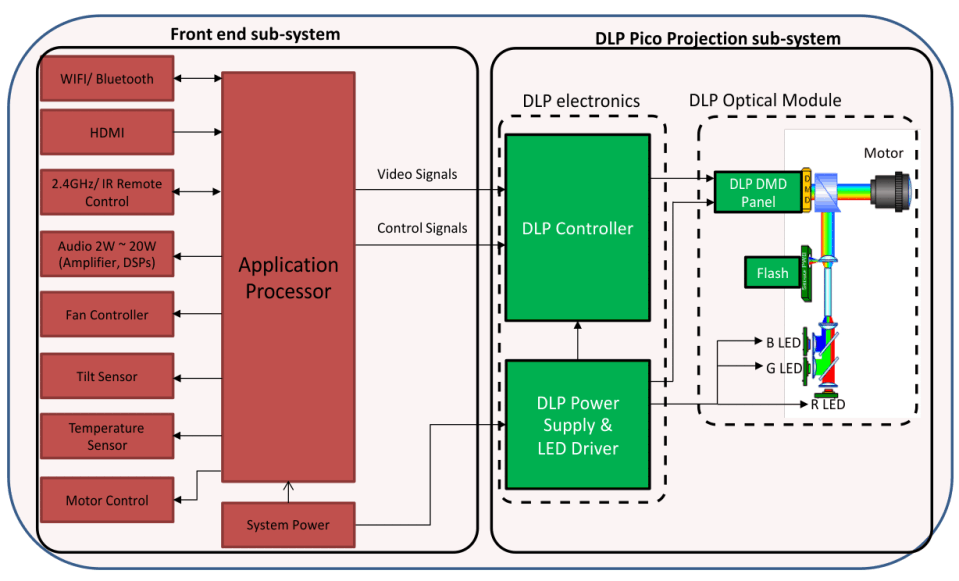

典型的移動智能電視系統由兩個子系統組成（請參閱圖 4）：

• 前端子系統
• DLP 投影子系統

前端子系統：前端子系統有一個應用處理器提供以下功能：

• Wi-Fi? 和藍牙?
• HDMI
• 紅外遙控
• 音頻控制
• 風扇控制
• 用于自動梯形校正的傾斜傳感器
• 用于自動對焦的電機控制

DLP 投影子系統：DLP 投影子系統由兩個附加子系統組成：DLP 光學模塊和 DLP 電子模塊。

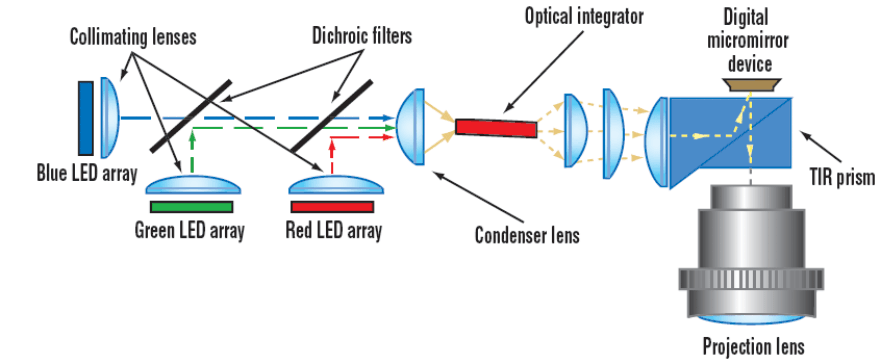

• DLP 光學模塊：DLP DMD 及其相關的光源、光學元件和必要的機械組件組成一個緊湊而堅固的模組，稱為光學模塊或光引擎（請參閱圖 5）。

光學模塊是系統的核心顯示組件。根據應用和要求不同，光學模塊的尺寸各不相同。一般來說，亮度越高，所使用的 LED、光學元件、DMD 越大，而且還需要散熱器和風扇進行熱管理，所以光學模塊的尺寸也就越大。

為了加快產品上市速度，DLP 生態系統中的許多原始設計制造商 (ODM) 都提供許多現成的采用不同設計、尺寸、功能和性能的 DLP 光學模塊。有關生態系統和 ODM 聯系方式的更多信息，請訪問 DLP 解決方案和服務頁面。

如果現有的光學模塊均不滿足要求，有幾家 DLP 設計公司可以提供相關專業服務來支持定制光學設計。

DLP 電子模塊

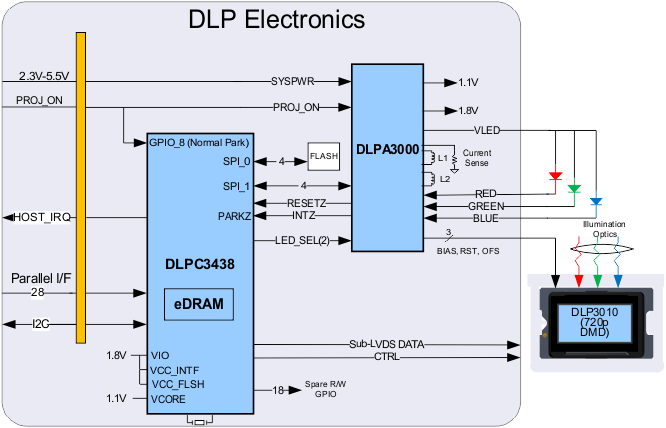

• 圖 6 展示了移動智能電視應用的典型 DLP 電子模塊系統方框圖。主要組件有 DLP 控制器、DLP 芯片組電源管理 IC 和 LED 驅動電路。
  • DLP 控制器通過 I²C 與前端處理器通信，并通過并行接口接收 24 位 RGB 視頻數據。
  • DLP 系統的上電/斷電由前端處理器使用 PROJ_ON 信號進行控制。
  • 電源管理 IC (PMIC)/LED 驅動器為 DLP 控制器和 DMD 提供所有必需的電源，同時 LED 驅動器將控制 RGB LED 電流。
