設計目標

設計說明

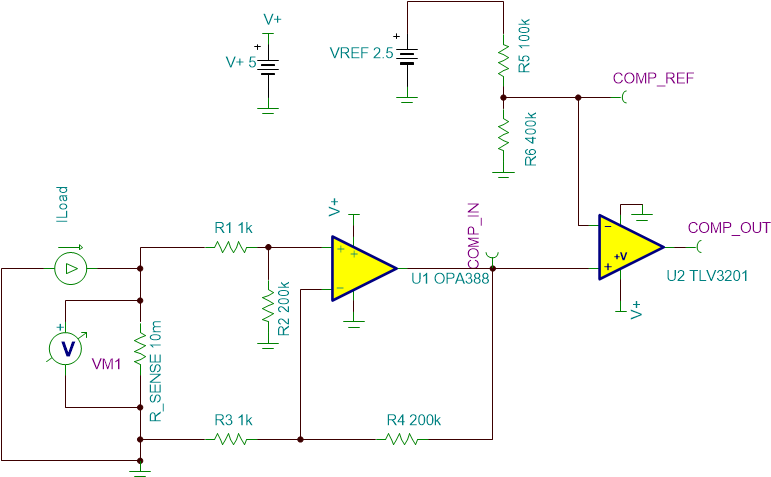

該高速低側過流檢測選項采用單個零漂移快速穩定放大器 (OPA388) 和一個高速比較器 (TLV3201) 加以實現。此電路設計適合于用來監測快速電流信號和過流事件（如電機和電源單元中的電流檢測）的應用。

由于 OPA388 具有寬帶寬以及超低偏移和快速壓擺率，因此選擇了該器件。TLV3201 具有 40ns 的低傳播延遲和 4.8ns 的上升時間，可實現快速響應，因此選擇了該器件。這使比較器可以在瞬態響應時間要求范圍內快速響應并向系統發出過流事件警報。推挽輸出級還使比較器能夠直接連接微控制器的邏輯電平。TLV3201 還具有低功耗和 40μA 的靜態電流。

通常，對于低側電流檢測，檢測電阻器上的放大器可用于同相配置。不過，所示的應用電路使用 OPA388 作為檢測電阻器上的差分放大器。這在分流電阻器上提供了真正的差分測量，并且在電源接地和負載接地不一定相同的情況下可能是有利的。

設計說明

1. 為了更大限度地降低誤差，選擇精密電阻器并設置 R₁ = R₃ 和 R₂ = R₄。
2. 選擇 R_SENSE，以更大限度地降低最大電流為 1A 時電阻器上的壓降。
3. 由于 OPA388 的超低偏移 (0.25μV)，放大器產生的任何偏移誤差對 R_SENSE 上的 mV 范圍測量的影響極小。
4. 選擇放大器增益，使 COMP_IN 在系統超過其臨界過流值 1A 時達到 2V。
5. 省略了傳統旁路電容器以簡化應用電路。

設計步驟

1. 確定傳遞方程，其中 R₁ = R₃ 并且 R₂ = R₄。
   $COMP\_IN=\left(R_{SENSE}\times I_{LOAD}\right)\times \left(\frac{R_2}{R_1+R_2}\right)\times \left(1+\frac{R_4}{R_3}\right)$
2. 選擇檢測電阻器值（假設最大壓降為 10mV，負載電流為 1A），以更大限度地降低電阻器上的壓降。
   $R_{SENSE}=\frac{V_{SENSE}\left(max\right)}{I_{LOAD}\left(critical\right)}=\frac{10mV}{1A}=10m\mathrm{\Omega }$
3. 選擇放大器增益，使 COMP_IN 在負載電流達到臨界閾值 1A 時達到 2V。
   $Gain=\frac{VREF}{R_{SENSE}\times I_{LOAD}\left(critical\right)}=\frac{2V}{0.01V}=\frac{R_2}{R_1+R_2}\times 1+\frac{R_4}{R_3}=200$

   Set：

   $R_1=R_3=1k\mathrm{\Omega }$
   $R_2=R_4=200k\mathrm{\Omega }$
4. 計算放大器的跨阻增益，以驗證以下交流仿真結果：
   $\frac{V_{OUT}}{I_{LOAD}}=10m\mathrm{\Omega }\times 200=2$
   $V_{OUT}=I_{LOAD}\times 10m\mathrm{\Omega }\times 200$

設計仿真

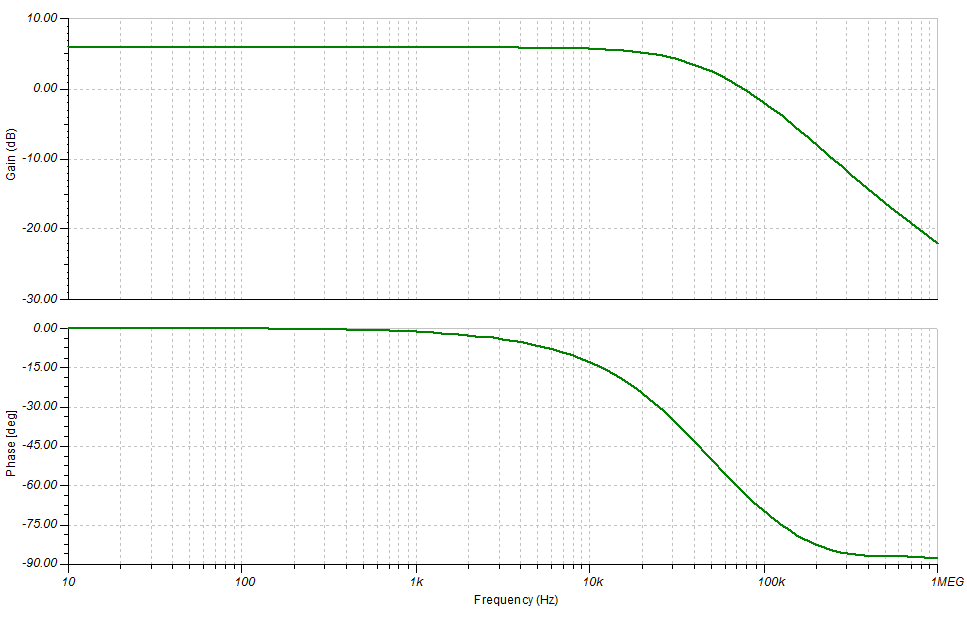

COMP_IN 跨阻交流仿真結果

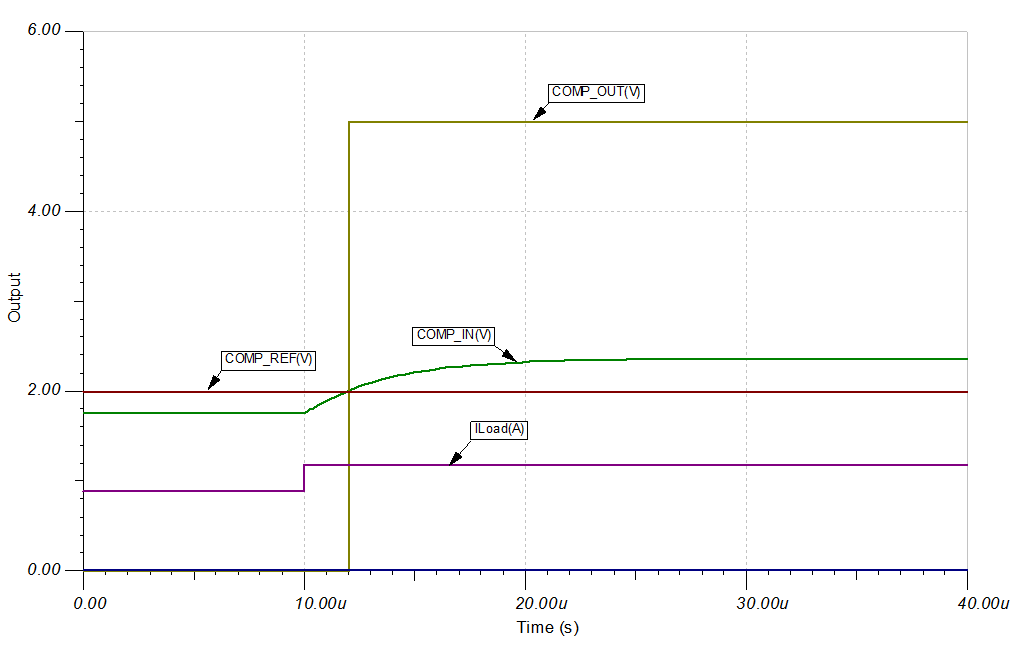

瞬態響應仿真結果

參考資料

1. 德州儀器 (TI)，在便攜式應用中使用納瓦級功耗零漂移放大器進行電池電壓和電流監測的優勢 應用手冊
2. 德州儀器 (TI)，無中性點照明開關中的電流檢測 技術簡介
3. 德州儀器 (TI)，由鋰離子電池供電的個人電子產品中的 GPIO 引腳電源信號鏈 應用簡介
