1 隔離器結構
雖然電容式數字隔離器和光耦合器的功能相似，但這些器件在結構和工作原理上有很大的不同。光耦合器使用 LED 來跨隔離（或絕緣）層（通常只是空氣間隙）傳輸數字或模擬信息。一些光耦合器使用環氧樹脂作為絕緣材料，其介電強度比空氣稍好，如圖 1-1 中所示。另一方面，電容式數字隔離器由兩個使用 SiO2 作為電介質的串聯隔離電容器構成，如圖 1-2 中所示。SiO2 是絕緣材料中介電強度最高的材料之一，與同類隔離技術使用的電介質相比，它的介電強度明顯更強，如表 1-1 中所示。

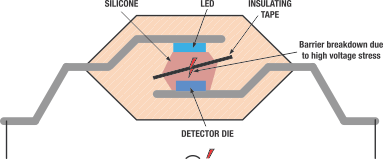

圖 1-1 典型光耦合器的結構

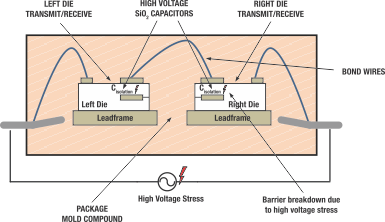

圖 1-2 TI 數字隔離器的結構| 絕緣材料 | 介電強度 |
|---|---|
| 空氣 | 約 1VRMS/μm |
| 環氧樹脂 | 約 20VRMS/μm |
| 二氧化硅填充的模塑化合物 | 約 100VRMS/μm |
| 聚酰亞胺 | 約 300VRMS/μm |
| SiO2 | 約 500VRMS/μm |
