2 線電壓瞬變

系統中的電機和繼電器會產生線路瞬變，并導致輸入電壓線上出現過度的電壓尖峰。電壓尖峰還可能來自布線較長的電源軌或信號傳輸線路，導致直流/直流轉換器或接口電路出現問題。采用 PLC 的工廠車間中可能還存在電機或其他感應式負載和環路，因此易受線路瞬態尖峰的影響。圖 2-1 所示為線電壓瞬變的示例，它的持續時間很短，但是如果不采取適當?shù)姆雷o(hù)措施，則會嚴重?fù)p壞 PLC 內部的電路。

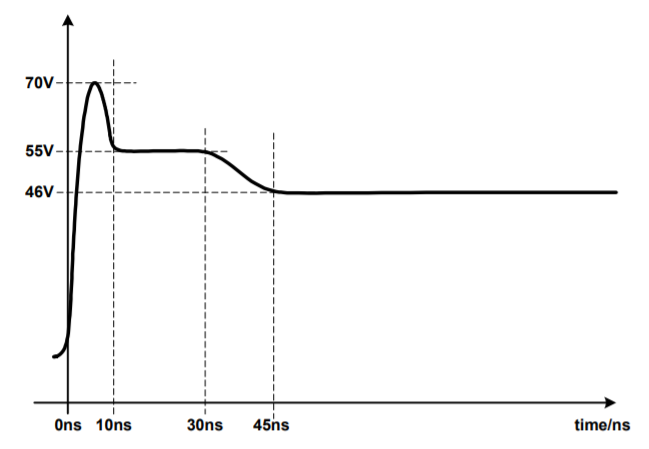

圖 2-1 快速線電壓瞬變的示例，可損害 PLC 電路。

圖 2-2 中展示的保護電路或鉗位電路，通常可用于保護負載不受電壓尖峰的影響。二極管 D2 用于設置鉗位電壓，pass FET 用于使電流流至受保護的負載。不過，這些電路會占用空間，還需要附加電路。隨著半導體工藝技術的進步，供應商能夠提供具有更高輸入電壓的轉換器，以集成元件并節省空間。額定值為 3A 的 28V 轉換器確實比具有相同 MOSFET 電阻的 60V、3A 轉換器便宜。但額定值更高的轉換器具有更高的可靠性，也能節省更多空間，為此支付略高的價格是值得的?？墒褂镁哂屑墒?FET 的非隔離同步降壓轉換器，其額定值高達 100V，可保護下游電路，無需依靠電壓保護電路。

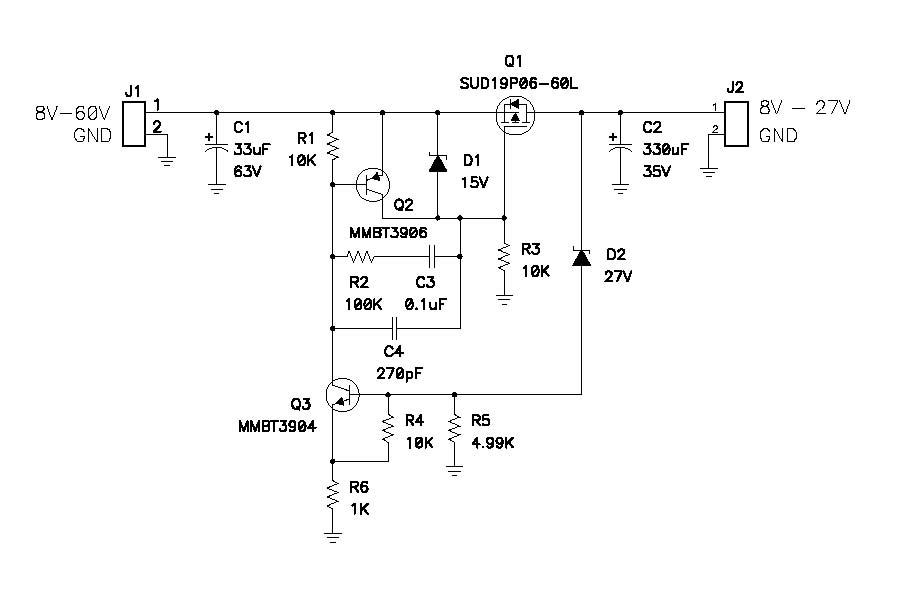

圖 2-2 分立式電壓鉗位電路
