本應用簡報介紹了一些在無線基礎設施中與功率放大器級搭配使用的電流分流監控器 (CSM) 實施方案，文中權衡了每種特定實施方案的利弊，并推薦了與該方法相關的器件。

PA 反饋

揭開有源天線系統 (AAS) 或遠程無線電單元 (RRU) 中天線、發送器和接收器的神秘面紗，這有助于研究出放大器、微處理器、多路復用器、DAC 和傳感器系統。其中，向網絡用戶傳輸數據的功率放大器級是影響功耗的關鍵元件之一。此功率放大器級可包含一個具有前置驅動器的 Doherty 放大器，該放大器級還可進一步簡化為采用 LDMOS 或 GaN 晶體管的 B、AB 和 C 類放大器。

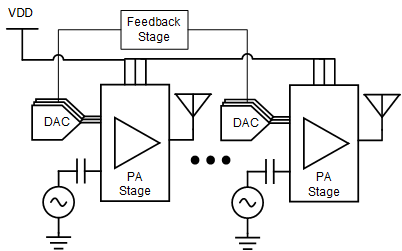

控制 PA 級晶體管的偏置點可以提升系統效率。偏置的開環、固定控制電壓會忽略漏極側電源變化、器件老化以及散熱和環境溫度導致溫度變化進而引起的跨導波動所產生的影響。因此，需通過可促進動態控制的反饋來調整 PA 晶體管的偏置點，如圖 1 所示。進行動態控制的有效方法有很多，具體取決于設計人員在布板空間、成本、精度、天線數量等方面做出的限制。其中一種方法是將電流分流監控器 (CSM) 作為反饋鏈的一部分，用于調整偏置，從而提升效率。本手冊介紹了三種通用方法，其后續實施均能對偏置點及相關的 PA 級效率實現更好的控制。

工廠校準

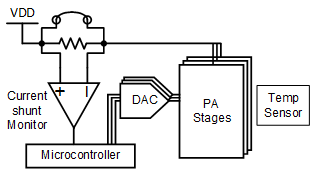

用生成的檢查表進行單次工廠校準是控制 PA 級的一種方式。在校準期間，PA 會受到一系列偏置電壓或溫度的影響，而板載或非板載 CSM 可監控負載（如圖 2 中所示）。根據負載測量，可將一個偏置值或一組偏置值編程到檢查表中，供 DAC 后續用于控制偏置。此過程可擴展到系統中的每個 PA。因此，CSM 數量取決于生產中允許的校準時間和 BOM 成本。生產后，可通過使用非板載或短接的傳感器來節省功耗（否則會在分流監控器中消耗）。此外，如果使用檢查表時反饋鏈中包含溫度傳感器，可根據溫漂更快地調整 PA 級區域，從而提升效率。由于工廠校準主要產生較高共模范圍的高側測量成本，因此考慮使用 INA290 或 INA186 等器件。

定期校準

雖然工廠校準方法可提高偏置電壓固定時的效率，但這種方法會忽略電源變化，這一點會直接影響偏置和器件老化，而器件老化會逐步影響偏置。為了克服這些缺點，這些系統可設計為定期斷電并重新校準。就定期校準而言，可根據 PA 的老化程度對檢查表進行調整，系統可在電池和太陽能之間切換，或在電源出現壓降時切換。封裝電路板同時集成電流監控和電壓監控功能后，可實現更嚴格的控制，如 INA226 或 INA228 器件。為了提高集成度，EZShunt? 技術將分流電阻器直接集成到引線框中，這通常能夠縮小設計尺寸并減少采購工作量。INA700 或 INA780A 等器件均配備了 EZShunt? 技術，其引線框電阻分別為 2mΩ 或 400μΩ。定期校準要求電路板固定安裝分流電阻器，不可拆卸，這會導致分流器一直產生功耗。為了更大限度地降低功耗，可使用具有低輸入失調電壓的器件，例如 INA190 或 INA290，因?yàn)槭д{(diào)電壓更低，分流器會更小，但具有同樣出色或更高的精度。另外，也可選擇 TMCS1123 等電流傳感器，它具有隔離型霍爾傳感器，可實現非常高的共模，還能更大限度地減少 0.67m? 引線框的功耗。除了分流器的功耗，定期校準的其他考量包括，為了更大限度地減少傳輸中斷，要在增加編程工作量和監控器數量之間進行權衡。

實時檢測

雖然定期校準能夠解決設計人員可以預測的已知老化和溫度相關問題，但校準對意外情況無法立即進行動態響應。對于需要更嚴格控制的關鍵應用，有時需要持續電流監控。當工作條件發生任何可能的改變時，這種方法可快速調整任何 PA 級。由于持續監控時所有 PA 級均需要 CSM，可以考慮使用 INA2290 或 INA4181 等多通道器件來節省布板空間。為了實現進一步集成、節省布板空間并提升系統保護，可使用具有集成式比較器的 INA381 和 INA310A 等器件，以應對過流情況。
