2 電池特征

必須采取以下步驟才能生成電壓與 SOC 關系表。此設置需要電壓表、電流表、電子負載和適當?shù)臄?shù)據記錄設備。圖 2-1 顯示了測試設置圖。

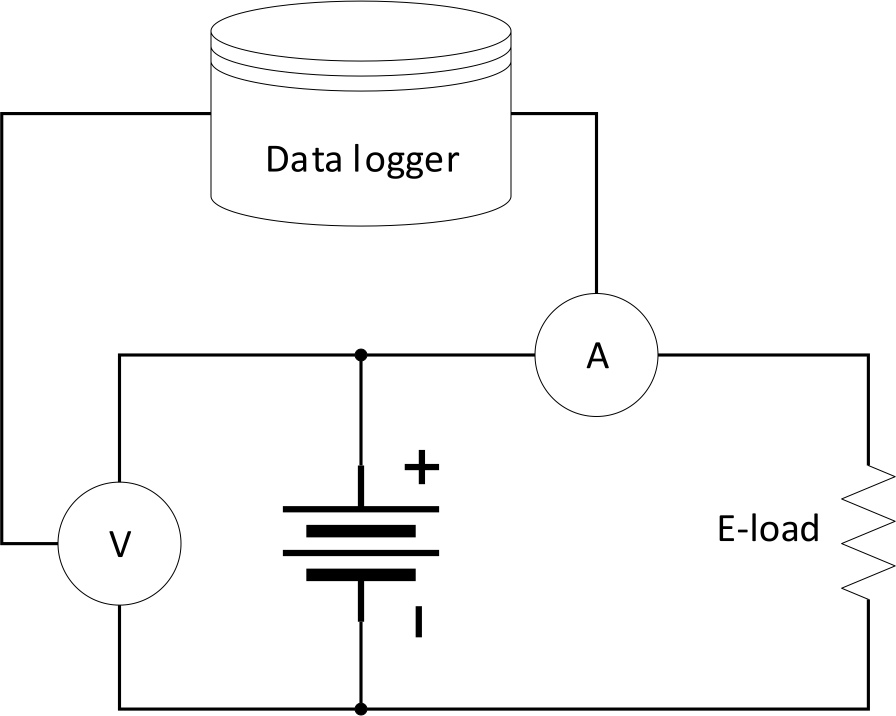

圖 2-1 測試設置

1. 確保按照制造商的規格將電池充滿電。
2. 將電壓表連接到電池正極端子。
3. 用電流表串聯電子負載到電池正極端子。
4. 確保記錄軟件已打開，并定期讀取電壓和電流讀數（每 5 到 10 秒一次即可）。
5. 將負載設置為您的應用典型放電速率，并將電池放電至放電終止電壓。

C/10 或更低的值是理想的，可以更大限度減少弛豫的影響。請注意，此過程需要一段時間（> 10 小時）。最佳用例 部分對此假設有更多評論。
