2.4 啟動行為和開關節點注意事項
在反相降壓/升壓拓?fù)渲?，SW 引腳上的電壓從 VIN 切換到 VOUT，而不是從 VIN 切換到 GND。當高側 MOSFET 導通時，SW 節點會看到輸入電壓，而當?shù)蛡?cè) MOSFET 導通時，SW 節點會看到器件接地，即輸出電壓。在啟動期間，VIN 會上升以達到所需的輸入電壓。在 EN 引腳電壓超過其閾值電平且 VIN 超過其 UVLO 閾值后，VOUT 開始斜降。隨著 VOUT 繼續斜降，SW 節點低電平隨之下降。圖 2-10 展示了輸出電壓產生的正常平滑啟動。

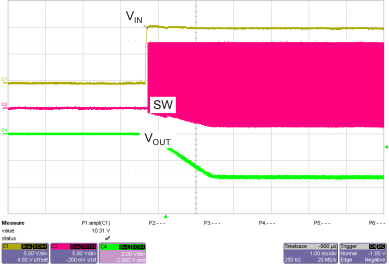

圖 2-10 啟動期間的 SW 節點電壓
