7 THVD1424 四節點測試的實驗結果

使用 50 英尺雙絞線電纜和四個 THVD1424 板構建了一個四節點半雙工網絡，連接方式如下所示。多點網絡的理想拓?fù)涫蔷栈ㄦ湥颂帢?gòu)建的網絡是具有殘樁的總線拓?fù)?，可顯示使信號質量惡化的長殘樁的影響。

每個節點都連接到 5V 電壓，所有節點之間的接地端是共用的。使用函數發生器驅動節點 B，并在節點 A 上檢查總線波形。

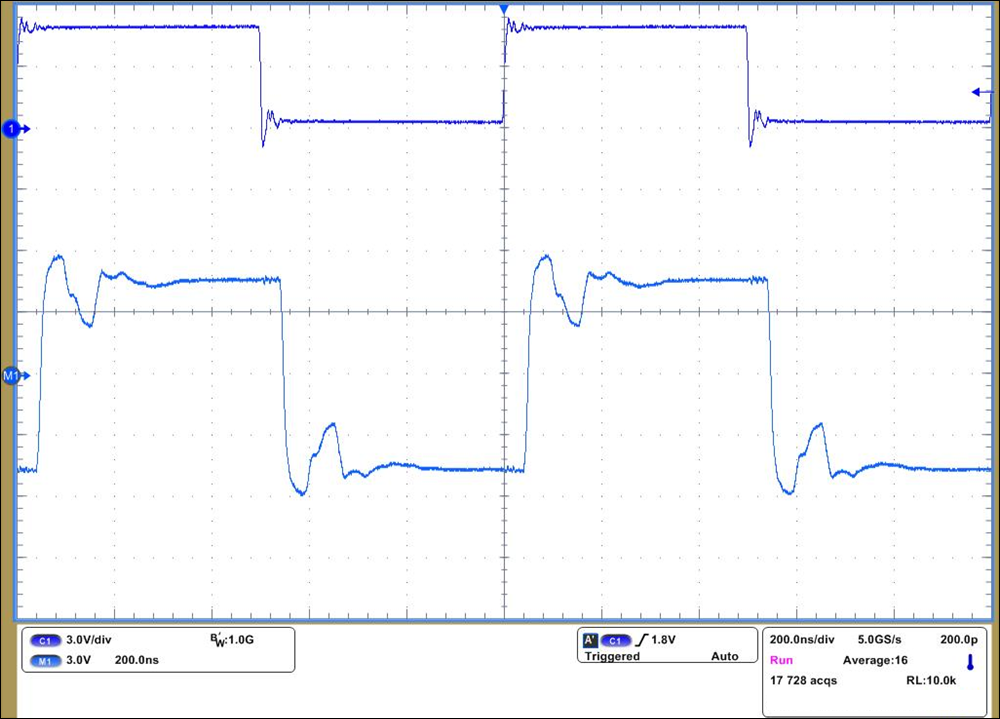

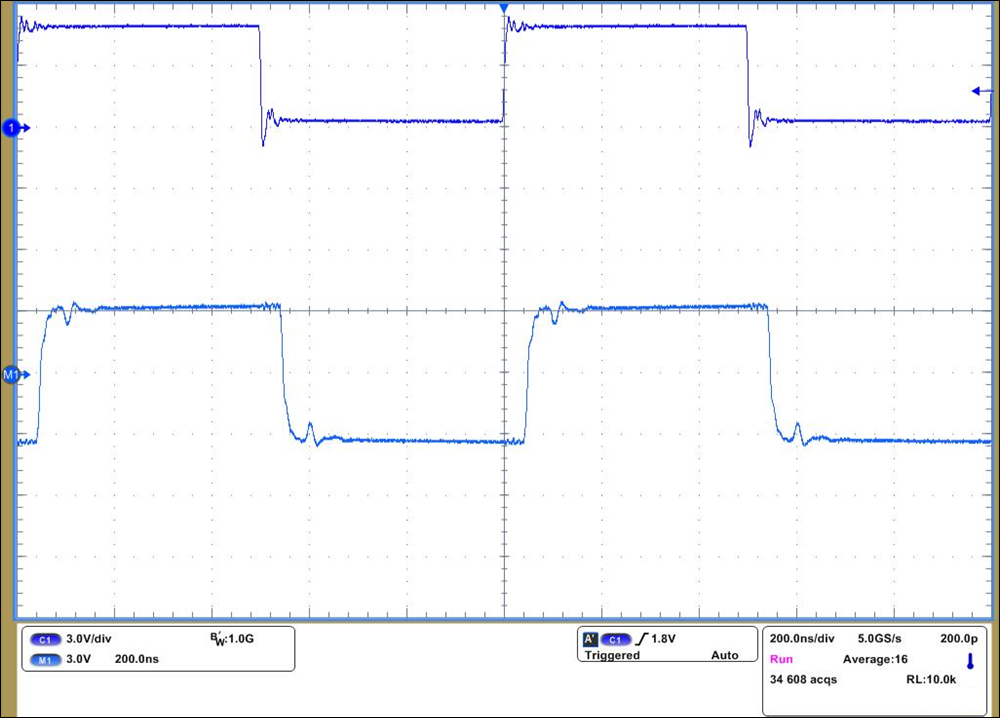

情況 1：每個節點的壓擺率控制 (SLR) 引腳均接地，可檢查高速端接的影響。以 2Mbps 速率驅動節點 B

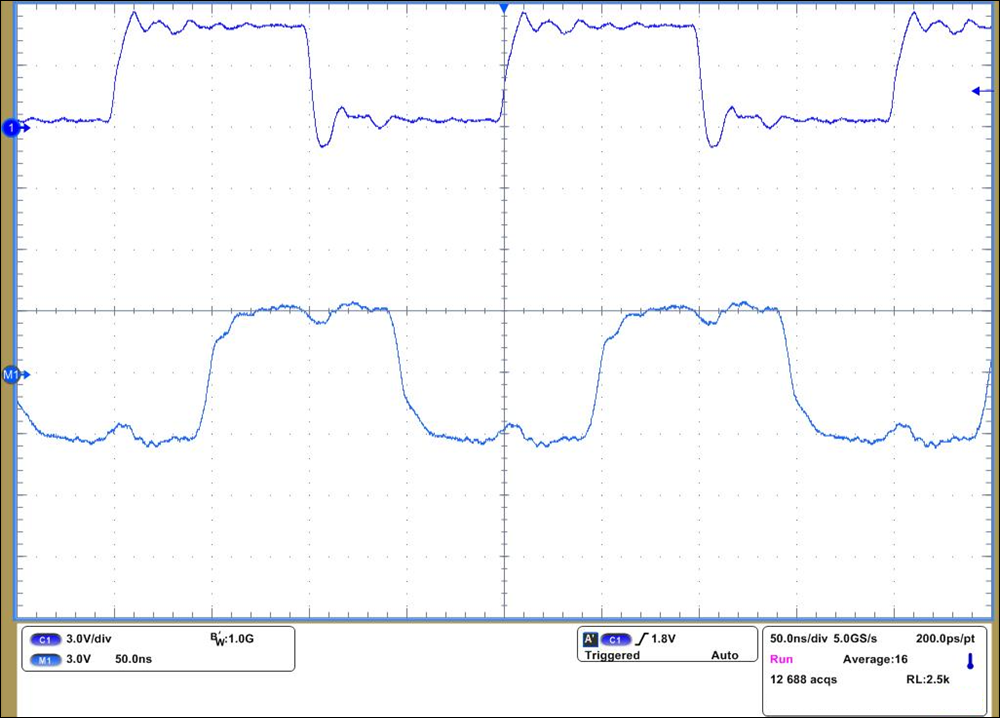

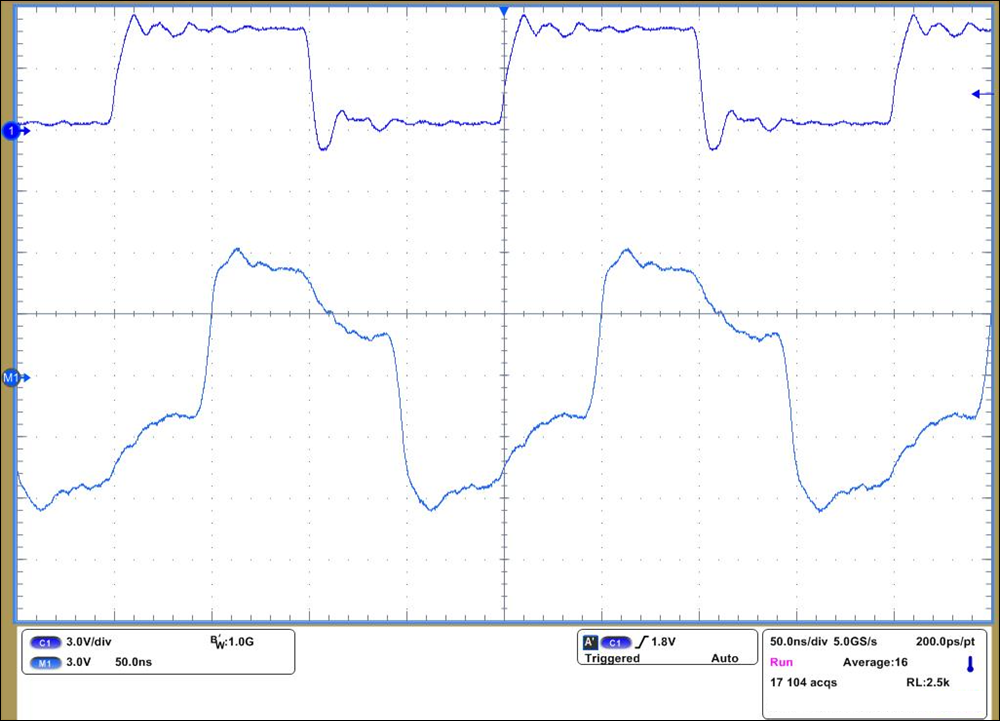

情況 2：以 10Mbps 速率驅動節點 B

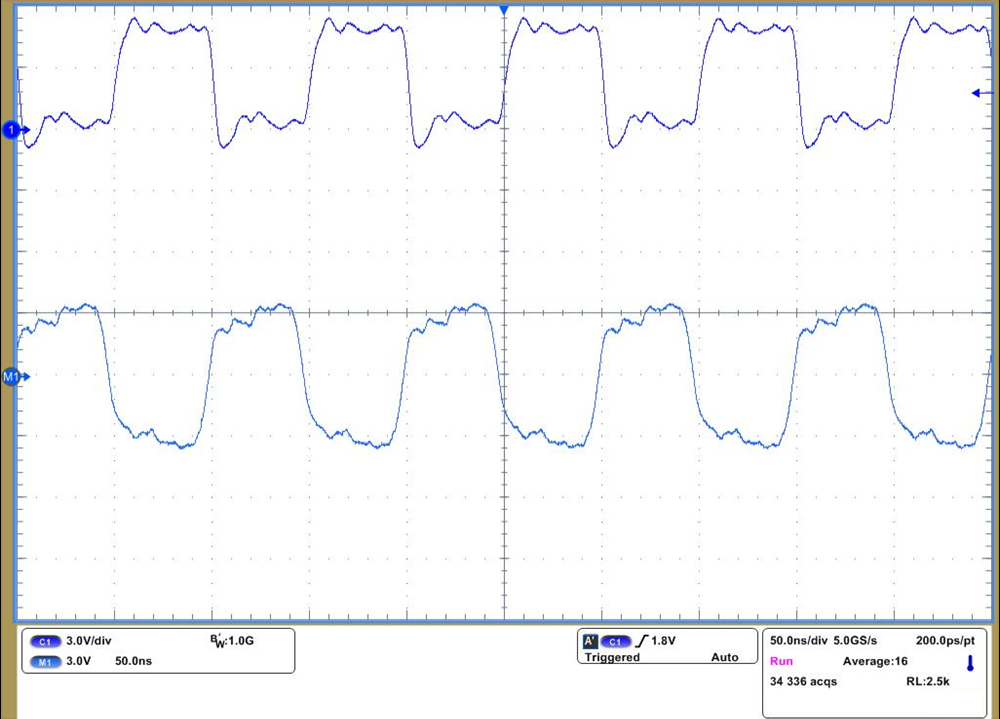

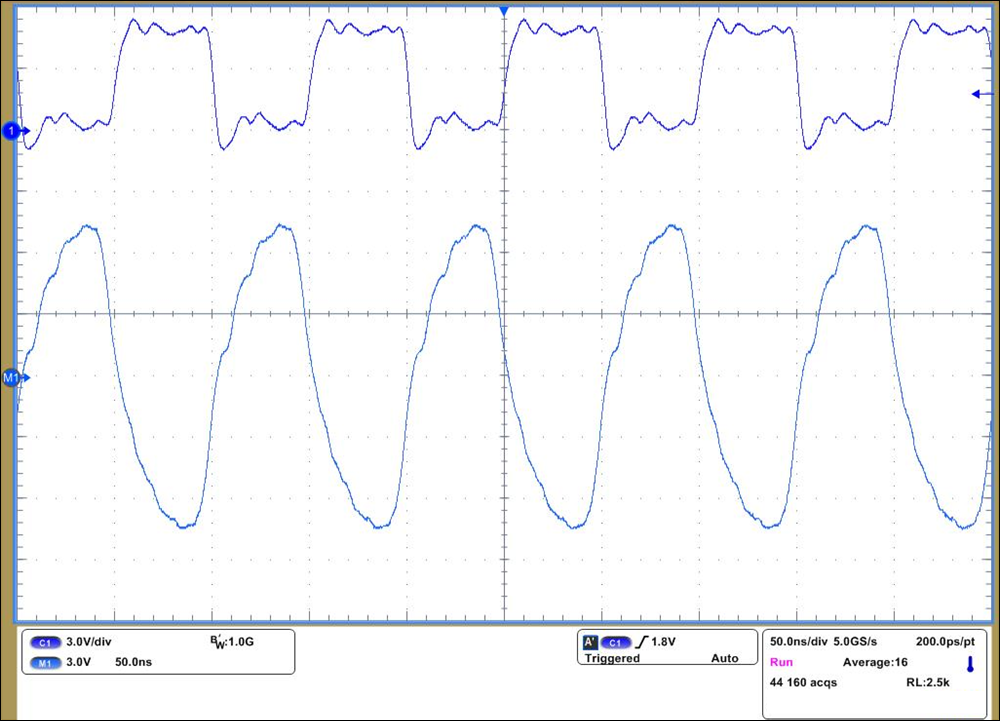

情況 3：以 20Mbps 速率驅動節點 B

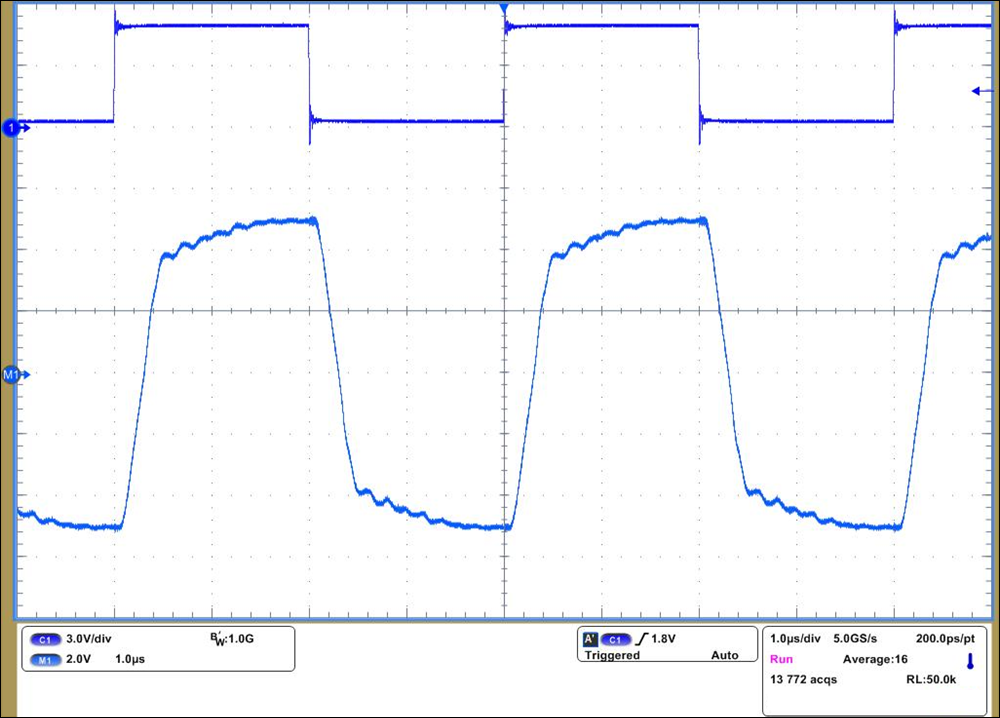

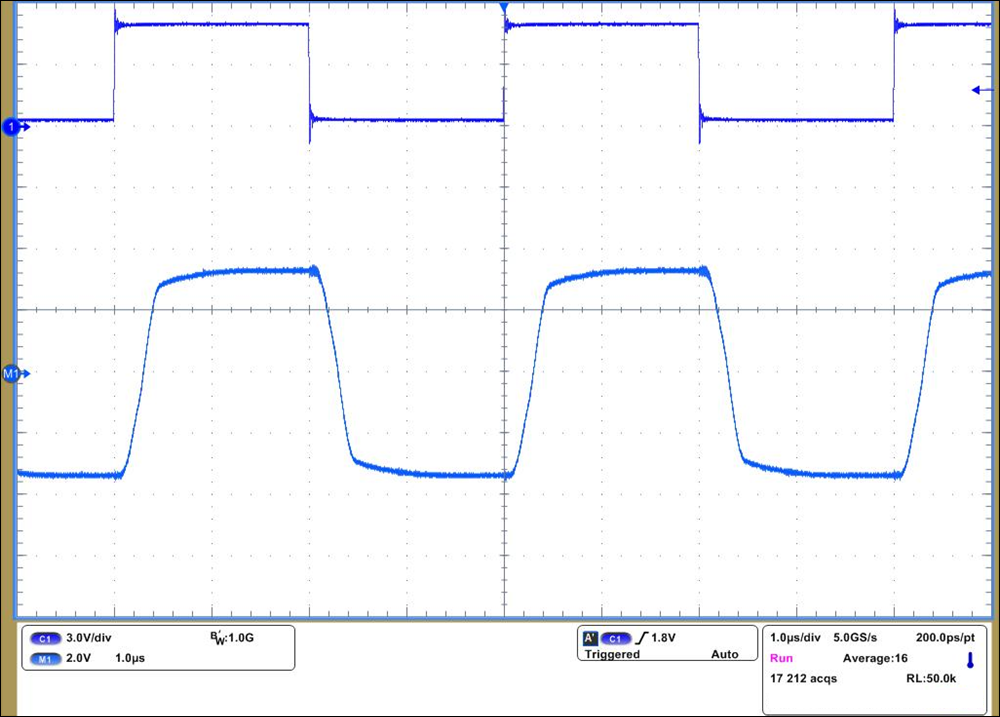

情況 4：所有節點的 SLR 引腳都設為高電平，以 500kbps 速率驅動節點 B。

如上面的波形所示，將網絡兩端進行端接可通過減少反射來顯著改善總線波形。盡管 500kbps 的速率要低得多，并且在低速和這個距離下，端接成為可選項，但端接的存在仍然可以改善總線波形。

請注意：端接總線波形具有較小的振幅，這是正?，F(xiàn)象，因?yàn)榭蛰d驅動器差分輸出擺幅更接近電源，因此大于負載驅動器輸出。此外，對于這些轉換時間（設置為 20Mbps 模式的驅動器的典型值為 ~10ns），有意保持殘樁長度比實際網絡中遇到的長度更長。另外值得注意的是，由于電纜的交流損耗，20Mbps 信令速率的 50 英尺網絡長度的性能稍差，因此即使在端接條件下，波形也不理想。
