6 THVD1424 應用圖
圖 6-1、圖 6-2 和圖 6-3 展示了 TI 靈活的 RS-485 收發器 THVD1424 的多功能性。這些網絡圖突出展示了 THVD1424 如何適用于半雙工和全雙工網絡。僅通過軟件配置，即可在所有節點位置復制相同的電路板設計。這也消除了對終端重新配置的手動干預，因?yàn)榭梢杂绍浖幚怼?/p>
圖 6-1 使用 THVD1424 的半雙工網絡

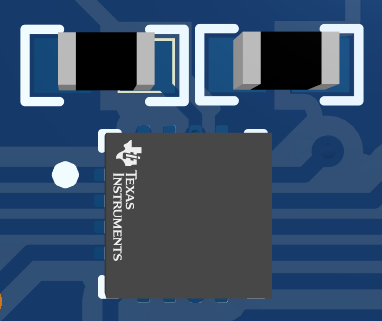

圖 6-2 使用 THVD1424 的全雙工網絡THVD1424 只需在電源引腳 VCC 和 VIO 上使用兩個 1μF 旁路電容器即可運行，從而提供極其緊湊且功能豐富的設計。所有邏輯引腳均可硬接線至電源或接地，并且位于封裝的兩側。所有四個總線引腳均位于封裝的一側，可實現直通式布局。圖 6-3 展示了帶有旁路電容器的器件的三維圖像。
圖 6-3 THVD1424 布局圖
