ZHCAC62A November 2022 – December 2024 LMK6C , LMK6D , LMK6H , LMK6P
BAW 諧振器技術
BAW 是一種微諧振器技術，能夠?qū)⒏呔群统投秳?dòng)時鐘直接集成到包含其他電路的封裝中。在 CDC6C 和 LMK6C LVCMOS BAW 振蕩器系列中，BAW 集成了一個并置的精密溫度傳感器、一個超低抖動、低功耗輸出分頻器以及一個由多個低噪聲 LDO 組成的小型電源復位時鐘管理系統。圖 1 展示了 BAW 諧振器技術的結構。該結構包括一層夾在金屬膜和其他層之間的壓電式薄膜，用于限制機械能。BAW 利用這種壓電式傳導技術產生振動。

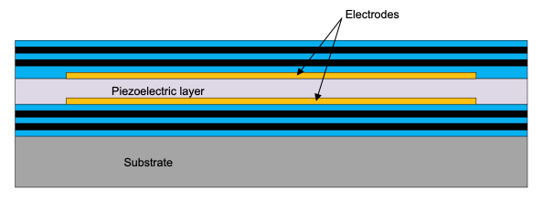

圖 1 體聲波 (BAW) 諧振器的基本結構樓宇自動化領域的 BAW 振蕩器
樓宇自動化系統能在可擴展的級別更大限度地提高安全性、穩健性和可靠性。為了在 IP 攝像頭、視頻監控和 HVAC 等應用中獲得更好的性能，需要一個復雜可靠的精確時鐘數據網絡。
在上面列出的高級樓宇自動化系統中，需要以下性能指標：
- 更高密度的產品設計，具有寬熱性能和小布局尺寸。

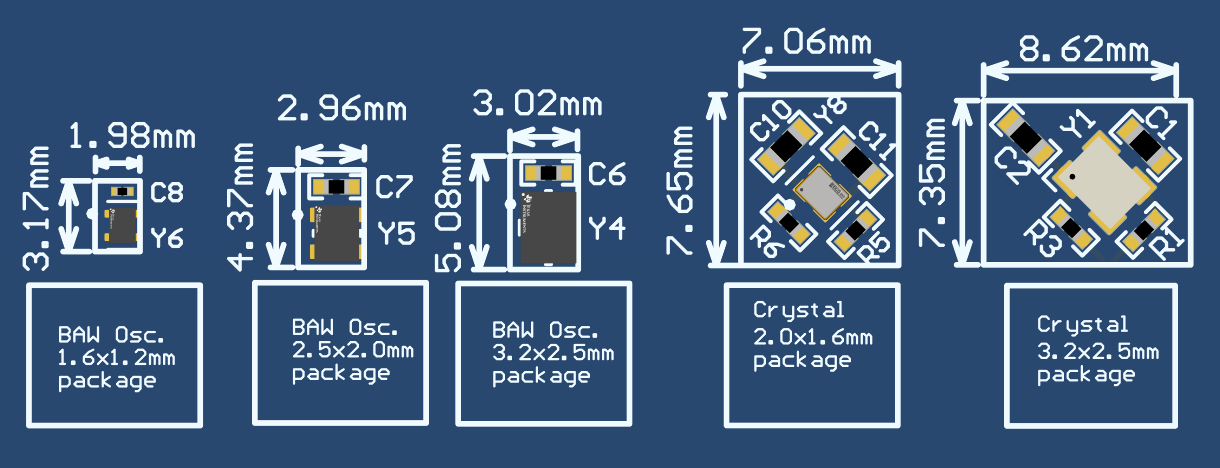

圖 2 BAW 振蕩器和晶體的 PCB 封裝比較 - 更高的性能和可靠性保護，可滿足各種振動和沖擊性能要求。

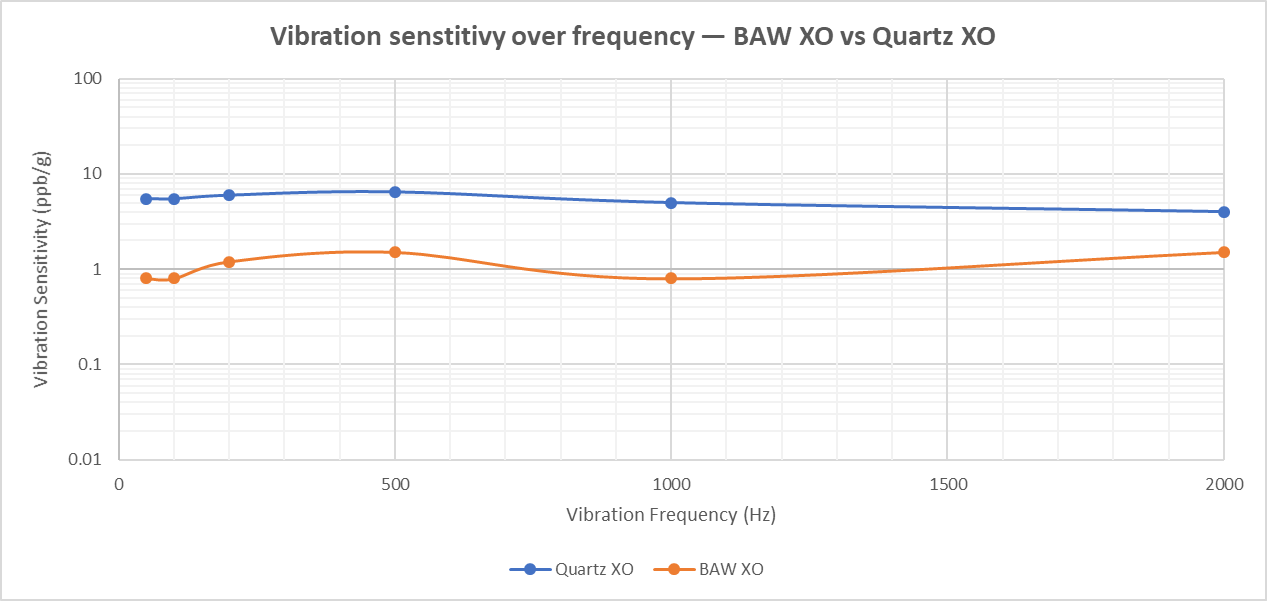

圖 3 BAW 振蕩器振動靈敏度

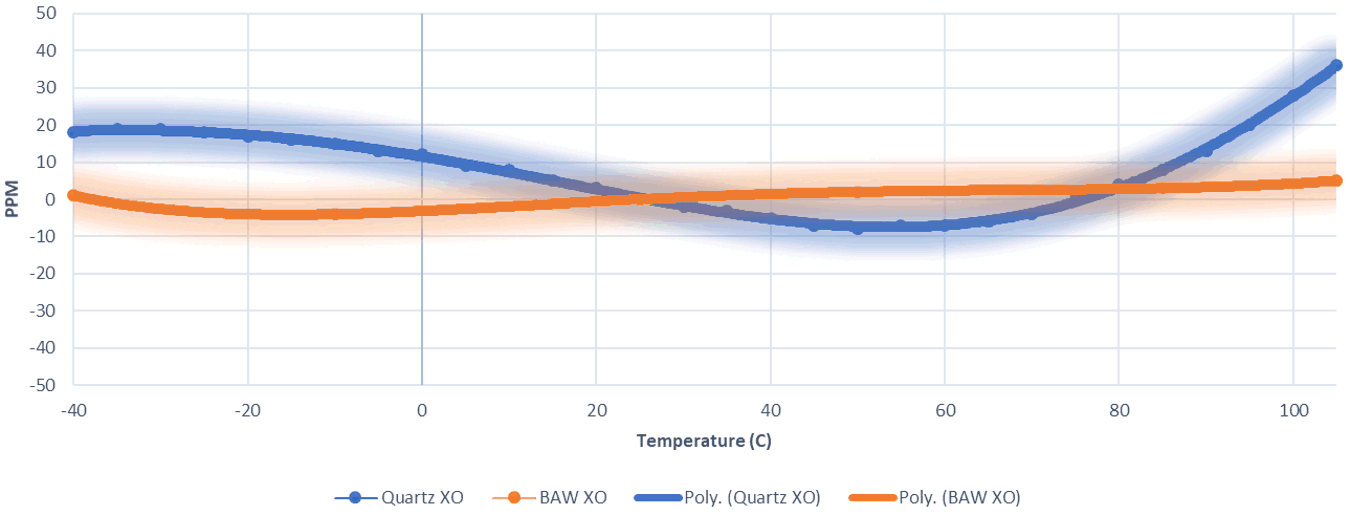

圖 4 BAW 振蕩器和石英的溫度穩定性比較 - 低抖動，可在系統中實現出色 BER 性能。

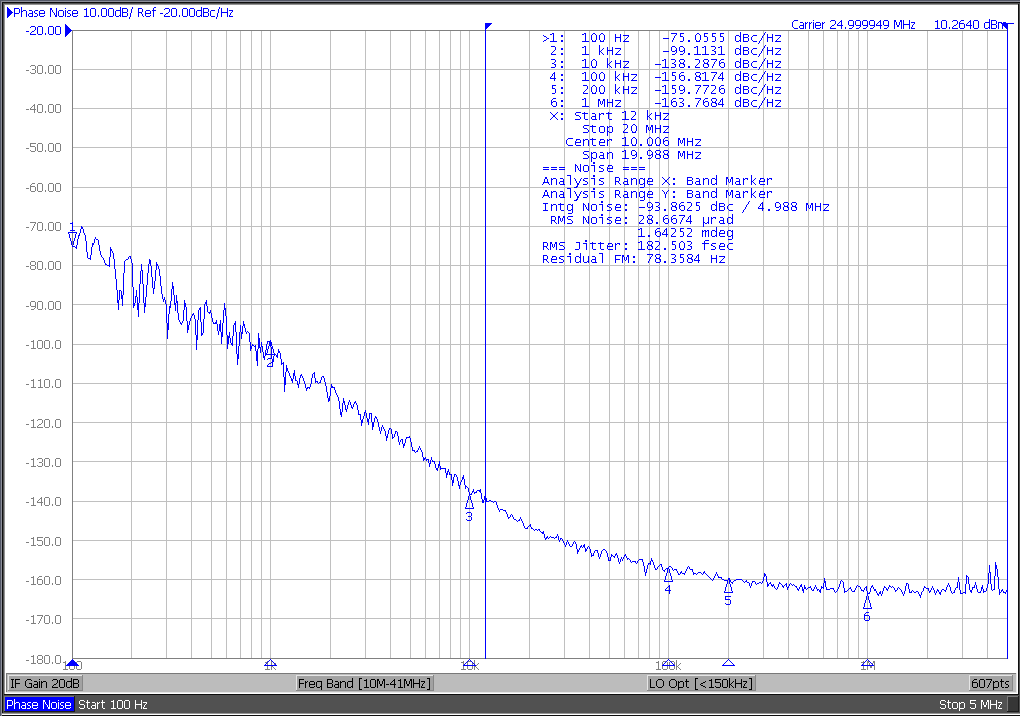

圖 5 LMK6C BAW 振蕩器 25MHz 相位噪聲性能
在樓宇自動化系統中，CDC6C 和 LMK6C BAW 振蕩器可用作以下器件的參考時鐘：
| 器件 | 頻率 |
|---|---|
| 音頻 | 12.288 MHz/24.576 MHz |
| 100M 以太網 | 25MHz |
| MCU | 16 MHz/25 MHz |
| 圖像傳感器 | 37.125 MHz/54 MHz |
| SoC 系統時鐘 | 48 MHz/50 MHz |
| WiFi/BLE | 38.4 MHz/48 MHz |
| HDMI/SDI | 297MHz |
| Gb 以太網 | 125MHz |
對于上述所有頻率，抖動性能、可靠性和穩定性是關鍵性能因素。BAW 振蕩器解決方案可以滿足所有這些指標。
圖 6 展示了 IP 攝像機和 HVAC 系統的典型方框圖。對于 IP 攝像機應用，BAW 振蕩器可用作 ASIC、MCU、圖像傳感器、音頻編解碼器、HDMI/SDI 和以太網 PHY 的參考時鐘。對于 HVAC 系統，BAW 振蕩器可用作 WiFi/BLE、MCU、FPGA 和以太網 PHY 的參考。
圖 6 樓宇自動化領域使用的 BAW 振蕩器的典型方框圖| 器件 | 類型 | 功能 | 主要特性 |
|---|---|---|---|
| LMK6C/D/P/H | 超低 抖動振蕩器（LVCMOS、LVDS、LVPECL 和 HCSL 輸出格式） | ASIC、MCU、圖像傳感器、音頻編解碼器、HDMI/SDI 和以太網 PHY 的參考時鐘 | 1MHz 與 400MHz 之間的任何頻率、±25ppm 頻率精度、200fs RMS 抖動 |
CDC6C | 低功耗 LVCMOS 振蕩器 | ASIC、MCU、圖像傳感器、音頻編解碼器和以太網 PHY 的參考時鐘 | 250kHz 與 200MHz 之間的標準頻率、±50ppm 頻率精度、1ps RMS 抖動 |
| LMK1Cxxxx | 1:x LVCMOS 緩沖器 | 進行扇出，為 MCU、PHY 和 HDMI/SDI 計時 | 1.8V 至 3.3V 電源，20fs 超低附加抖動 |
| TPL5010 | 納瓦級計時器 | 具有電源門控功能的超低功耗系統計時器 | 1.8V 至 5.5V 電源，典型電流消耗為 35nA |
