該工具已創建檢查清單，并準備好進行原理圖審核。期望審閱者將閱讀每個電路板設計建議/項目，并使用工具（和支持文檔）中提供的信息來審核他們的設計。當審閱者繼續按照檢查清單進行審核時，可以使用狀態下拉框來記錄狀態，可以使用評論框來記錄任何需要跟進的問題/評論。

原理圖檢查清單工具工作表由不同的列構成，包括主題、功能、項目、器件詳細信息、狀態和注釋/備注。下面對每個列進行了詳細說明：

• 主題: 檢查清單分為多個主要部分，稱為“主題”。可以按主題對檢查清單進行排序和篩選，從而幫助用戶在審核時重點關注原理圖設計的特定領域。示例包括電源、時鐘、復位、LPDDR4 等。
• 功能：每個主題都分為多個功能組，稱為“功能”。電源主題中的功能示例包括電源估算、電源輸送、電源軌和電源序列。檢查清單可以是排序/篩選的功能。
• 項目：電子表格中的每一行都是一條電路板設計建議。建議根據用戶的原理圖/設計審核每一項，以便幫助確保設計的正確性?？梢詫γ恳豁棇ｉT跟蹤（狀態）并使用反饋注釋進行記錄。
• 器件詳細信息：器件詳細信息提供了其他審核詳細信息/信息，這些信息可能隨每個處理器而有所變化。它還可以提供特定于器件的審核聲明或條件。
• 狀態：狀態字段是用戶可更新的字段，提供特定原理圖審核項目的狀態。每一項都提供了一個下拉菜單，提供四種可能的狀態選擇之一。為每個狀態分配了不同的顏色，以便直觀地識別每個狀態?？梢愿鶕?jù)狀態對檢查清單進行排序/篩選。
  表 2-1 狀態定義和用法

  狀態選擇	狀態描述

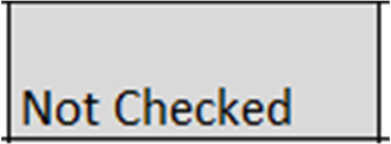

  	（默認）。每個審核項目默認為“Not Checked”，表示任務尚未開始或完成。

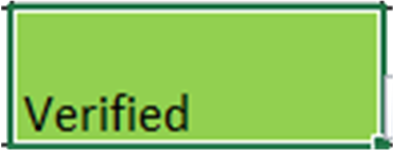

  	表示已在原理圖/設計中審核項目/任務，并且已驗證是否正確。

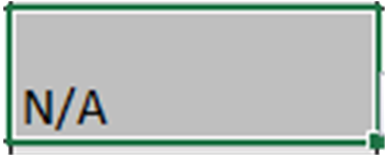

  	表示項目/任務不適用于此設計?？赡艿脑蚩赡馨ㄎ词褂锰囟ń涌?，因此這些審核任務不相關。

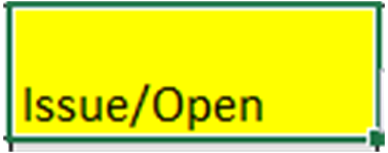

  	表示原理圖/設計可能與審核信息或其他補充文檔不一致。還可以用于突出顯示審核人員目前正在調查的未解決問題。任何可能需要 TI 幫助的問題都應提交至 e2e.ti.com 以供跟進。

• 注釋/備注：此用戶可更新字段使審核人員能夠向特定的電路板設計檢查清單項添加注釋或備注。
