5 48V_IN 設計示例

本應用手冊最后介紹了 LM5013-Q1 的典型設計，一個 48V 至 12V 設計。LM5013-Q1 支持高達 3A 的負載電流。此設計通常需要輸入能夠承受 36V 至 60V 的 V_IN 范圍。斜坡注入電路的選擇需要進行以下計算，以更大限度地減小 V_OUT 變化。此外，還包括線路電壓和負載調節數據、以及 V_OUT 瞬態波形，以防 V_IN 低于設計的最小 V_IN 36V，從而導致注入紋波超出器件規格。

1. 頻率選為 300kHz，并針對 12V 的輸出電壓計算 R_RON 電阻
2. 針對 12V 輸出電壓和所選 RFBT = 453kΩ 計算相應的反饋電阻。
3. 可使用先前選擇的元件計算斜坡電容 (C_A)。
4. 斜坡電阻器 (R_A) 是針對最小輸入電壓（最大 t_ON）和 LM5013 建議的最小斜坡電壓 12mV 計算得出的。
5. 斜坡耦合電容 (C_B) 由隨意選擇的 50us 瞬態穩定時間決定。
6. 選擇 44μF 的輸出電容以滿足典型的負載瞬態要求，這通常會取代穩態/穩定性的電容要求。不一定遵循計算結果。
7. 根據 LM5013-Q1 具有超低 IQ 的汽車類 100V 輸入、3.5A 非同步降壓直流/直流轉換器 數據表中的最小建議值選擇了 C_IN 和 C_BST。選擇 D_SW 作為肖特基二極管，直流額定值為 100V，電流額定值為 3A

上述負載和線路電壓調節數據是在 V_IN = 36V、42V、48V、54V 和 60V 時獲得的。負載電流范圍為 0A 至 3A。

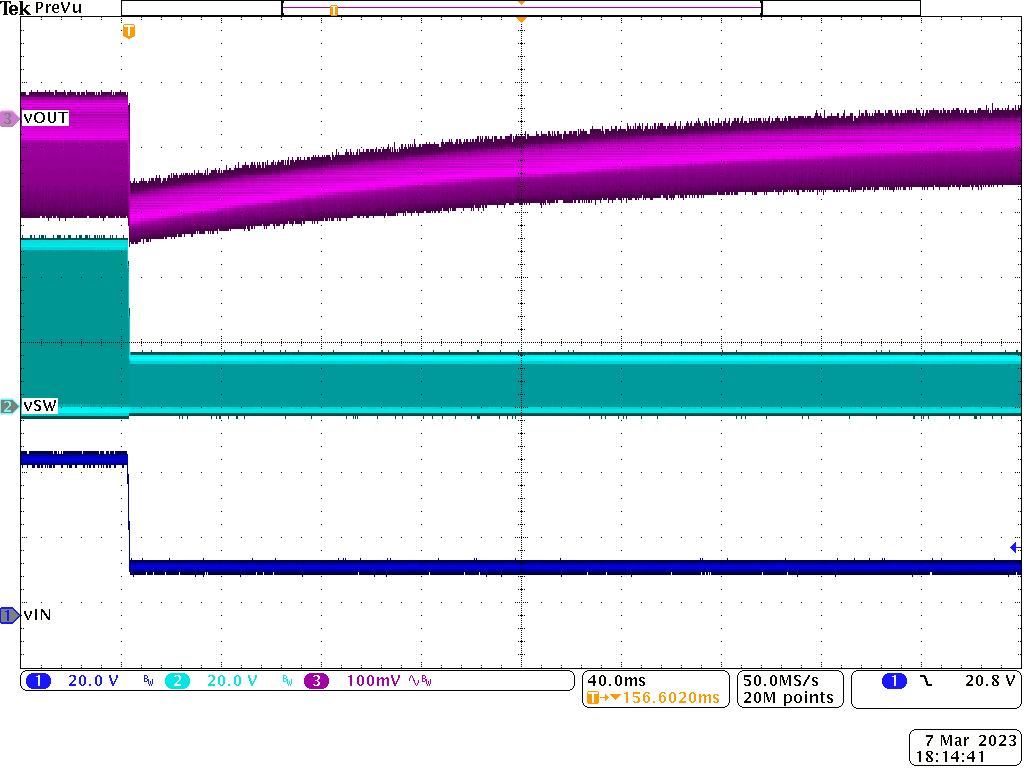

施加了低于設計 V_IN 范圍的線路瞬態并記錄了 V_OUT 瞬態。轉換器在瞬態之后調節，凈效應降低，峰峰值紋波和直流輸出電壓下降。由于電感器電流紋波減小，平均反饋電壓減小，紋波和直流輸出電壓相應地降低。

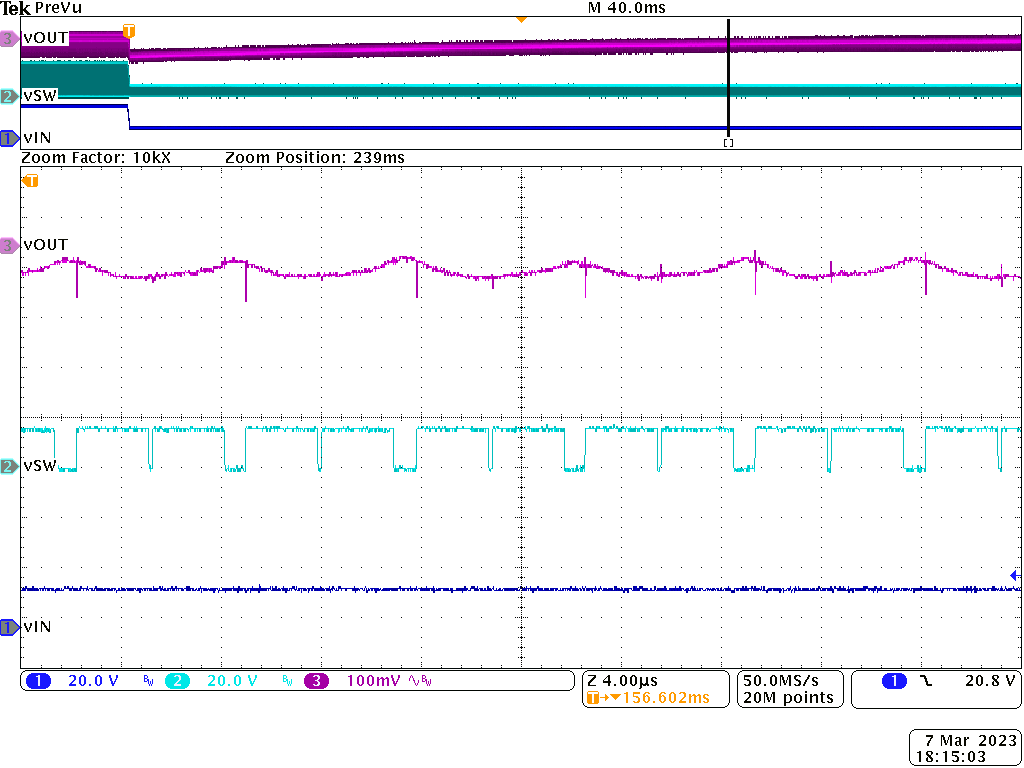

放大 V_SW 和 V_OUT 以突出斜坡注入不足的影響。注入的斜坡電壓降至 12mV 以下會導致 COT 架構中使用的 PWM 比較器發生誤觸發?？梢钥闯?，由于 V_SW 上的雙脈沖（先小后大），開關行為變得不太呈周期性。
