有源陣列區域包含一個大型矩形陣列的鋁基鏡片，這些微鏡可傾斜至兩個穩定角度中的一個。對于 13.68μm、10.8μm 和 7.6/7.56μm 微鏡像素尺寸，這通常是圍繞對角線的 +12° 和 –12°。9.0μm 微鏡像素尺寸也圍繞對角線傾斜，通常為 +14.5° 和 –14.5°。5.4μm 微鏡像素的不同之處在于，它們圍繞正交方向傾斜大約 17°。

照明和投影 f 數通常匹配以獲得效率和對比度的折衷。但是，即使在這些條件下，由于投影透鏡孔徑擋塊處的衍射光被削波，光量也會有一些損失。由于微鏡的尺寸相對于波長不大，因此微鏡反射的光會擴散到更大的錐角，從而導致光量損失。

較長波長（紅色）的衍射程度大于較短波長（藍色），因此在波長較長時，衍射效率通常會降低。

為了更準確地對出現的復雜衍射模式建模，請利用傾斜微鏡陣列的行為與經典的閃躍光學衍射光柵類似這一事實。從概念上來說，接近寬帶源衍射的適當方法是將其視為波長和方向上變化的大量平面波的組合。所有這些平面波源可以不連貫的方式組合在一起，以評估最終衍射模式。

對于由單波長準直激光束照射的二維微鏡陣列，遠場顯示為大致以 λ/pitch 角度間隔的一組明亮點（衍射級），其中 λ 是波長。可使用快速傅里葉變換算法 (FFT) 近似得出的標量衍射理論通?？捎糜诖擞?jì)算，且具有合理的高精度。明亮點陣列的振幅由單個微鏡的遠場模式調制，該模式通常接近 sin(x)/x 形狀。使用方程式 2 中描述的傅里葉變換，可以計算出遠場輻射函數，該函數是方向余弦 α 和 β 的函數。

在這里，數量 表示 EM 場（幅度和相位）離開 DMD 微鏡陣列表面。計算出的輻射曲線，然后，可以根據投影透鏡孔徑定義的接受角以數學方式截?cái)?。通過對入射角和波長范圍內的輻射進行積分并跟蹤孔徑內相對于總功率的功率，您可以計算衍射效率。

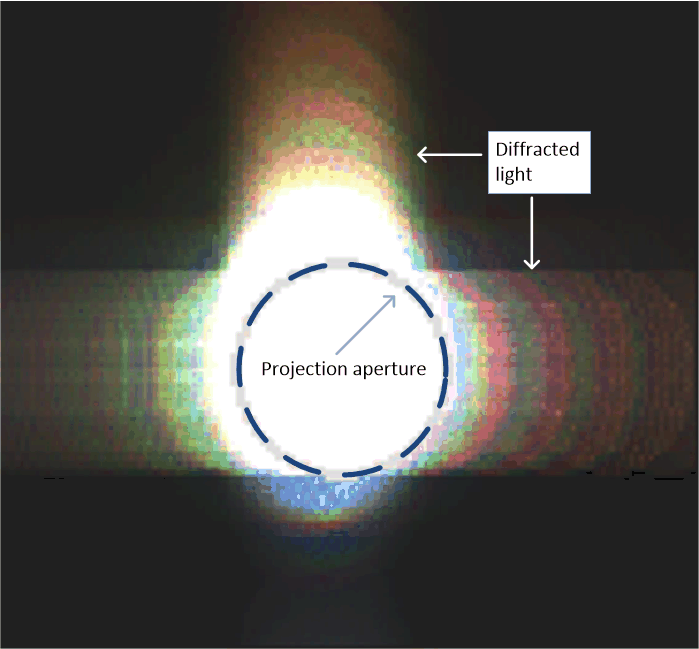

產生的白光不相干源的遠場輻射圖具有交替顏色的輻射臂，如圖 4-1 所示。由于只有射束的中心部分由投影透鏡收集，因此外部臂中的能量會丟失。計算出的衍射效率隨鏡片間距、微鏡傾斜角和波長而變化。

由于遠場衍射模式（或投影光瞳處的圖像）取決于照明角度、鏡片間距、微鏡傾斜角度和波長，因此白光的遠場衍射具有很大的顏色變化。決定衍射引起的顏色變化的主要因素是鏡片間距和微鏡傾斜角，照射角是次要因素。這種顏色變化會導致衍射效率近似以正弦波形式與波長成函數關系發生變化，如圖 4-3 至圖 5-9 所示。衍射效率的頻譜圖以波長顯示周期性振蕩，這些振蕩的周期通常取決于微鏡間距，微鏡間距越小，周期越長。因此，衍射效率會與波長成函數關系發生顯著變化。此外，整個 DMD 微鏡陣列以及不同器件間的傾斜角變化會導致頻譜峰值的波長發生變化。

圖 4-2 顯示了針對各種像素類型計算得出的標稱衍射效率，與像素間距成函數關系。正如預期的那樣，隨著像素間距的縮小，衍射效率普遍降低。

圖 4-3 至圖 5-9 顯示了照明和投影以及標稱設計傾斜角之間匹配的不同 f 數的光譜衍射效率。
