BLDC 電機的無代碼無傳感器控制

無刷直流電機 (BLDC) 或永磁同步電機 (PMSM) 的無傳感器和可用電機控制算法的開發既復雜又耗時。開發過程可能存在不同的挑戰，包括在所有情況下電機要可靠啟動而不發生倒轉、實時檢測電機轉子的初始旋轉方向、精確檢測電機電流和電壓以便可靠地估計電機的位置。其他挑戰包括電機參數的變化、可控的電機停止、更快的加速和減速、超高速度、防止電機鎖死、過流和短路的內置保護機制等。這個過程會很困難，需要更長的開發和測試時間。MCT8329A 無代碼無傳感器梯形控制三相柵極驅動器幫助設計人員加快設計速度、無需編寫代碼即可對電機調優以提高性能，以及實現可擴展、高效率、低噪聲、穩健的電機控制。

MCT8329A 是一種強大、緊湊和高效的驅動器

對于真空吸塵器和鼓風機等應用，高速運轉可以減小整個系統的尺寸并提供強大的吸力或氣流。但是，在超高速度下使用無傳感器方法控制 BLDC 電機難度很大，并且會由于電機換向不當而導致效率降低。

MCT8329A 器件集成了多種技術，可在各種運行速度下提高效率。

1. 混合換向方案：MCT8329A 器件集成了混合換向，在中低速時通過使用反電動勢積分來確定換向時刻，在高速時使用內置精密比較器（BEMF 過零）來確定換向時刻。該算法會根據電機速度在反電動勢積分和基于比較器的換向方案之間自動轉換?；趦?nèi)置比較器的換向可以實現高效率和超高速度的電機控制，使電機電氣頻率超過 3kHz（對于 2 極電機，轉速高達 180kRPM 以上）。圖 1 顯示了 MCT8329A 在 3kHz 以上的頻率下運行，說明了實現出色電機電流的正確換向。

   圖 2 顯示了 3kHz 電機速度下的初始速度檢測和閉環換向的實時檢測。

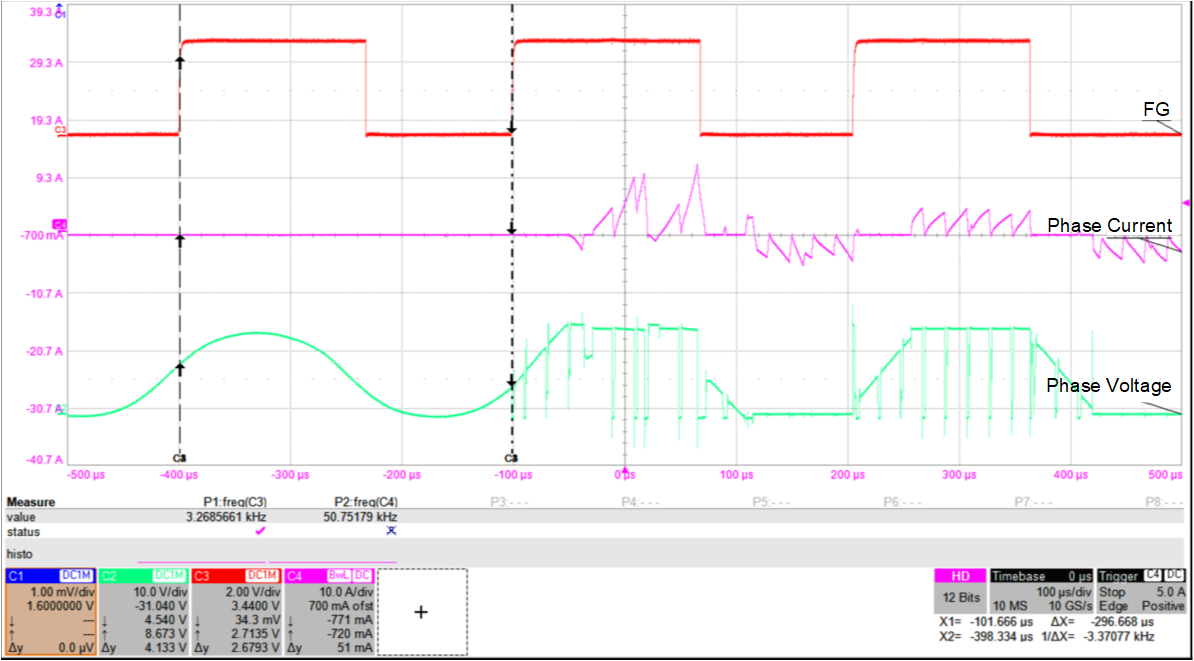

   圖 1 使用 MCT8329A 實現電機速度超過 3kHz

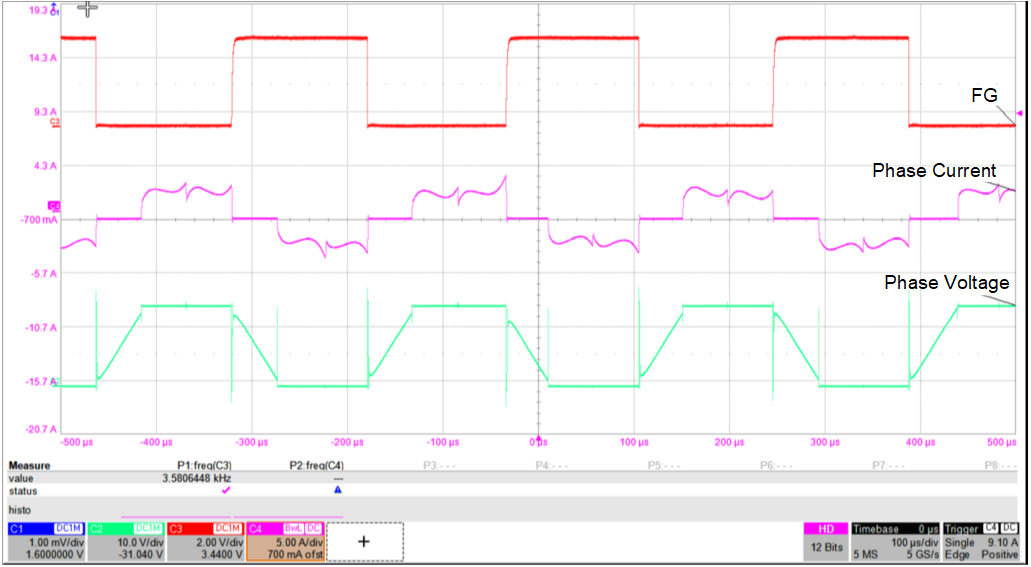

   圖 2 使用 MCT8329A 在 3kHz 初始速度下實時檢測
2. 超前滯后控制：為了提高效率，必須控制電機的驅動狀態，使電機相電流與電機 BEMF 電壓保持一致。對于具有高凸極的電機，與反電動勢相比，稍微提前或延遲送入電機電流可實現更高的扭矩輸出和更高的效率。MCT8329A 集成了超前滯后角度控制（-20^o 超前和 30^o 滯后），可更大限度地提高效率和扭矩輸出。
3. 混合 PWM 調制：BLDC 電機的傳統換向使用高側調制，其中高側電源開關在 120^o 電氣周期內以 PWM 頻率在目標占空比下進行開關。低側電源開關在 120^o 電氣周期內持續保持開啟狀態。另一種方法可以是低側調制。在任一種情況下，當其他相位切換時，浮動相繞組中會有電流，如圖 3 所示。這會減小有效轉矩，并增加扭矩紋波，從而導致額外的功率損耗，并會導致高側和低側開關之間的損耗分布不均勻。這會導致在較低占空比下減小扭矩傳遞。

   MCT8329A 器件集成了一種混合調制方案，可以消除浮動相電流，如圖 4 所示，從而提高扭矩、效率并實現損耗的均勻分布。

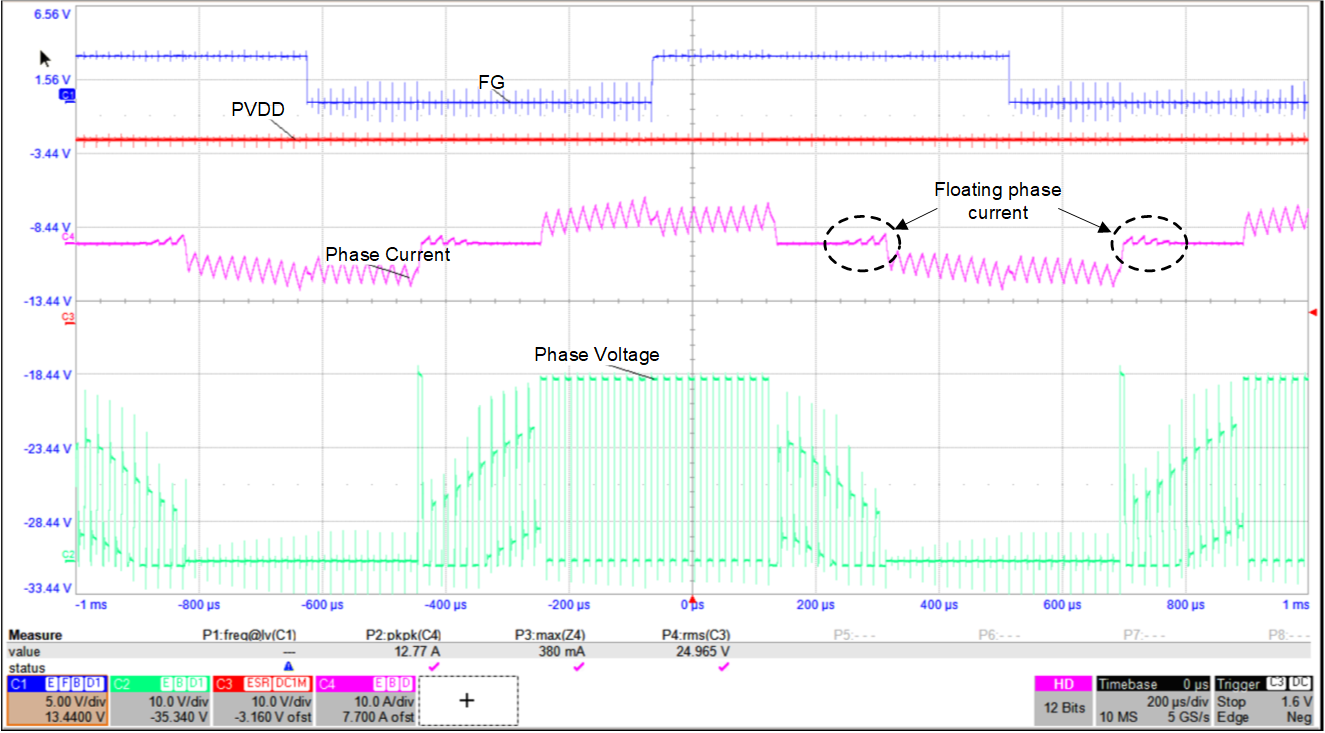

   圖 3 高側 PWM 調制

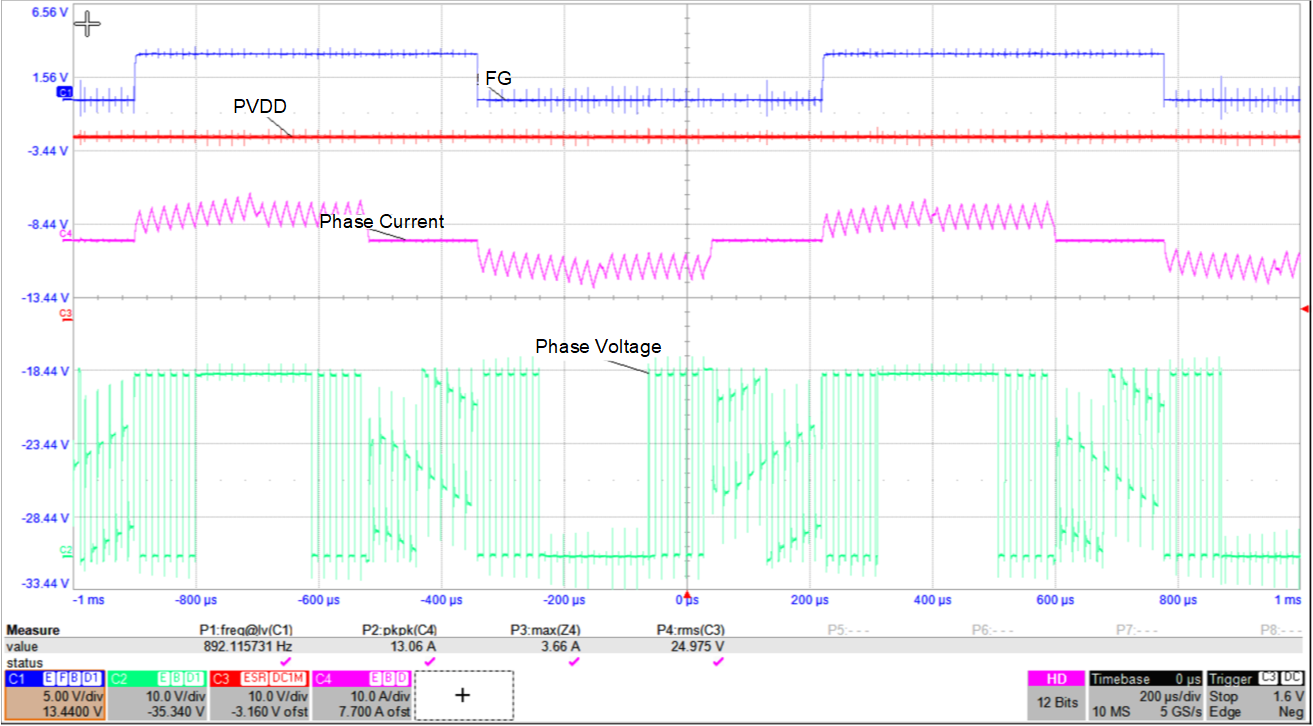

   圖 4 混合 PWM 調制
4. 動態電壓調節和動態去磁：MCT8329A 器件集成了多種技術，可提高電機換向時刻的精度。利用反電動勢檢測比較器的動態電壓調節可優化寬工作電壓范圍內的電壓檢測分辨率。借助動態去磁功能（或可調去磁窗口），用戶可以調節反電動勢檢測窗口，直至換向相電流達到零，從而消除錯誤的反電動勢檢測。

安靜的 BLDC 電機運行

對于家庭、辦公室或商業使用，降低噪聲是電機驅動應用的首要要求。MCT8329A 提供具有額外 150^o 調制的高級無傳感器梯形控制技術，與傳統的 120^o 梯形控制設計相比，可將 BLDC 電機噪聲降低 2-4%。

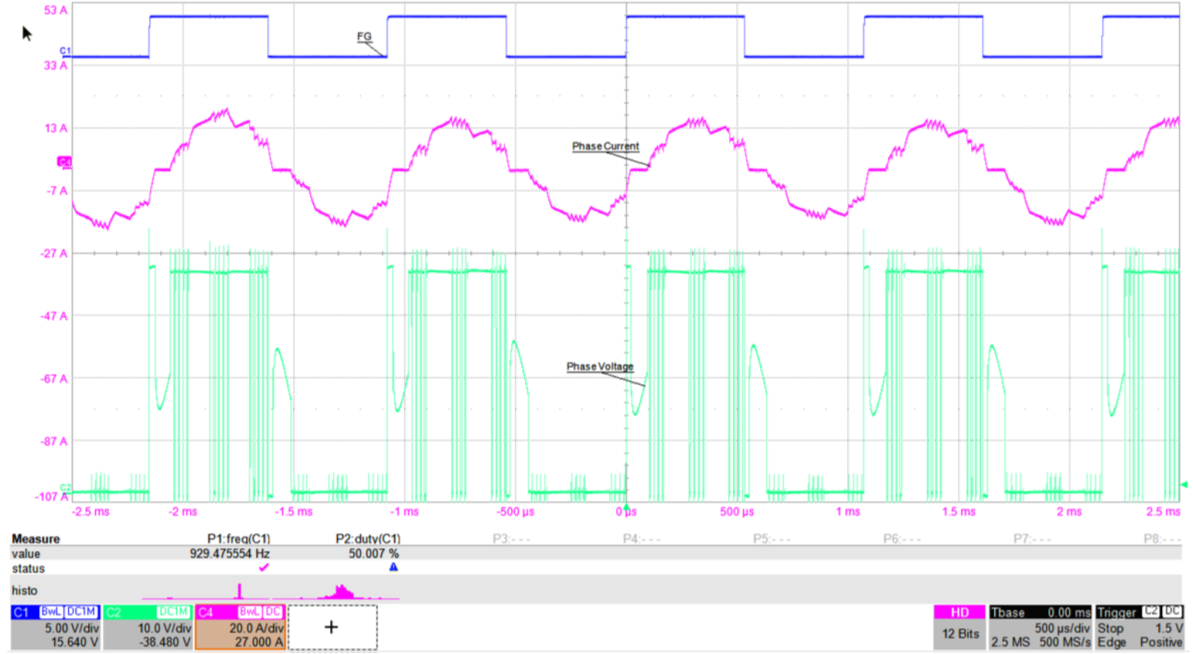

圖 5 顯示了 150°換向的高速（1kHz 電氣）真空吸塵器低電感電機的相電流。

具有可擴展性，可實現高達 100% 的開發重用

為多個終端應用開發單個平臺有助于降低生產成本、改善庫存管理、減少設計工作量并加快推向市場的速度。MCT8329A 器件可在電壓、功率和電機控制算法方面實現可擴展性。

1. 不同電壓下的可擴展性：MCT8329A 驅動器支持 4.5V 至 60V 的工作電壓，可通過調節外部 MOSFET 和電容器來支持適用于 5V、12V、18V、24V、36V 等不同應用電壓的單個 PCB 設計。帶電荷泵的集成柵極驅動器自舉架構有助于為外部 MOSFET 實現 100% 占空比支持，提供大于 8V 的 VGS 信號以驅動外部 MOSFET（即使在 5V 直流電源電壓下也是如此），并為標準 MOSFET 提供足夠的柵源電壓。
2. 不同功率級別下的可擴展性：MCT8329A 器件中的柵極驅動器可為外部 MOSFET 提供高達 1A 的拉電流和 2A 的灌電流，有助于驅動所需功率級別超過 1kW 的應用，并且讓設計人員可以通過適當調整檢測電阻和大容量電容器的大小并調整集成電流檢測放大器的增益來更改外部 MOSFET 的導通狀態電阻 (R_{DS_ON})，從而為各種應用功率級別創建單個平臺。
3. 不同電機控制下的可擴展性：MCT8329A 器件集成了 120^o 和 150^o 換向、可配置 PWM 開關頻率和 PWM 調制方案，可根據應用需求選擇控制。

快速實時控制系統響應

許多應用都要求電機可以快速加速或減速。CPAP 呼吸機和汽車燃油泵等應用必須在幾十毫秒內減速和加速。真空吸塵器必須在幾秒鐘內加速至全速，以改善用戶體驗?？焖偌铀倩驕p速會帶來系統挑戰（包括無傳感器電機控制的同步丟失、將能量泵回直流總線），這會增加直流總線電壓，從而需要更高的額定電容器或具有更高額定值的下游器件。

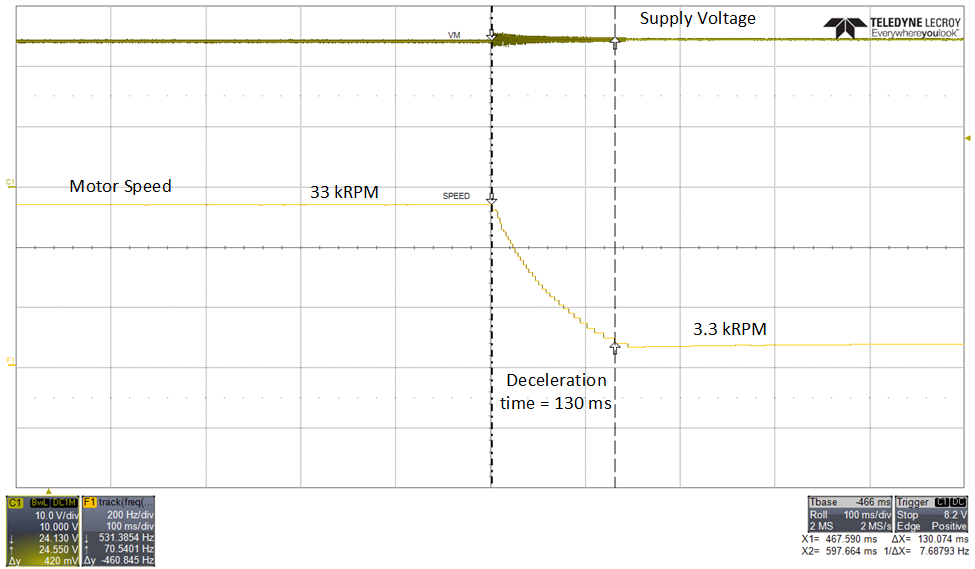

MCT8329A 可以實現快速啟動、加速到全速和快速停止等實時響應操作，同時保障快速、可靠和安全的運行。借助 MCT8329A 驅動器中獲得專利的快速減速技術，現在可以實現比傳統電機控制技術快 50% 的減速。MCT8329A 停止電機時不會將能量泵回電池，從而保護電機系統免受損壞。圖 6 顯示了 CPAP 電機在 130ms 內從 33kRPM 減速至 3.3kRPM。

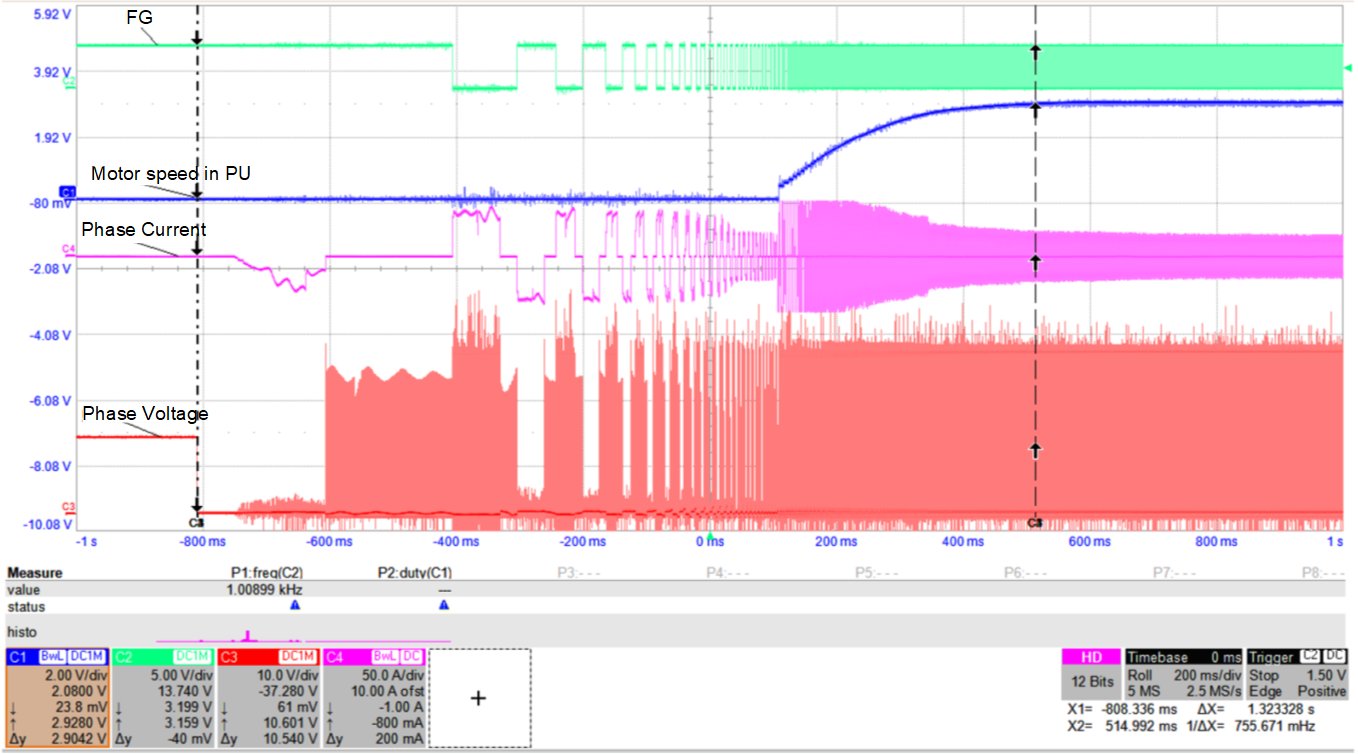

MCT8329A 器件集成了可靠的快速啟動方法以及可獨立配置的啟動和開環設置，并且具有自動開環到閉環切換功能，用戶可以實現更快的啟動，例如在汽車燃油泵應用中，從靜止到全速 (270Hz) 的啟動時間為 35ms，如圖 7 所示。圖 8 顯示了使用 MCT8329A 驅動器，真空吸塵器電機在 1.5 秒內加速至 1.2kHz (72kRPM) 的全速。

結論

MCT8329A 驅動器可實現可擴展、超高速、高效和快速響應平臺設計，從而幫助設計下一代高速、強大的真空吸塵器、花園吹葉機或其他 BLDC 應用。

參考文獻

1. 德州儀器 (TI)，MCT8329A 高速無傳感器梯形控制三相 BLDC 柵極驅動器 數據表。
