圖 2-1 顯示了 DS-PWM 算法，其中有 32 條線集成到 TLC6983 中。幀速率 (f_{frame_rate})、段長 (N_{GCLK_seg})、GCLK 頻率 (f_GCLK)、線路開關時間 (T_SW)、掃描線數 (N_{scan_line})、子周期（或子幀）數 (N_{sub_period}) 和一幀中的消隱時間 (T_blank) 如下所示。

允許的最大 GCLK 頻率 (f_GCLK) 為 160MHz。允許的最短線路開關時間 T_SW 可設置為 45 GCLK。不過，建議線路切換時間至少為 1μs 至 1.5μs。在理想配置中，消隱時間 (T_blank) 等于 0。因此，允許的掃描線數上限為：

使用方程式 4 計算出的結果為 19，遠小于節 1中討論的 32 條掃描線，雙 TLC6983 在可堆疊模式下可支持 32 條掃描線。此結果意味著實際可用掃描線數上限受限于產品所需的最大 PWM 分辨率以及驅動器本身生成的最大 GCLK 頻率。重申一下，在 GCLK 頻率有限的情況下，同時實現非常高的 PWM 分辨率和高掃描線數非常困難。需要在 PWM 分辨率與掃描線數之間進行權衡。集成密度越高（掃描線數越多），PWM 分辨率越低。例如，考慮將分辨率從 16 位降低到 15 位的影響。不能降低 PWM 分辨率，否則會降低顯示效果，而必須減少掃描線數。正是由于這種權衡，才使得市場上的產品能夠擁有支持 16 位或更高位的驅動器，但“實際”16 位 PWM 分辨率要低得多。此外，也正是由于這種關系，才使得市場上一些高端產品雖然具有非常少的掃描線數，卻能獲得出色的顯示效果（從 16 位、20 位或更高的 PWM 分辨率）。

回到設計要求，LED 面板模塊 (96 × 108) 有 96 列；可堆疊模式（子塊）下的雙 TLC6983 可支持 32 × 32 RGB 像素（32 個 RGB 通道和 32 條掃描線）。因此，所有 RGB 通道都可以得到充分利用（96 / 32 = 行中 3 個子塊）。對于此用例，建議使用 6 作為級聯器件數 (N_cascade) (96 / 16 = 6)。級聯數量可以設置得更高，例如 12 個級聯器件，但更多級聯器件需要更高的 SCLK 頻率（SCLK 設計將在后面章節討論），這會導致 EMI 更差，并且對控制器的 FPGA 也有更高的要求。

對于掃描線，應考慮以下關系：ROUNDUP(108 / 19, 0) = 6，108 / 6 = 18。此計算會得到列中有 6 個子塊。108 可被 18 整除，掃描線數 (N_{scan_line}) 可以設置為 18。如果分子不可整除，則建議盡量將掃描線間隔開，以實現負載共享目的。例如，如果允許的掃描線數上限為 16，該掃描線會表明在一列中 3 個子塊有 16 條掃描線，4 個子塊有 15 條掃描線。

最小 GCLK 頻率的計算公式為：

使用前面的數字，根據此公式計算得到的結果為 147.8MHz。

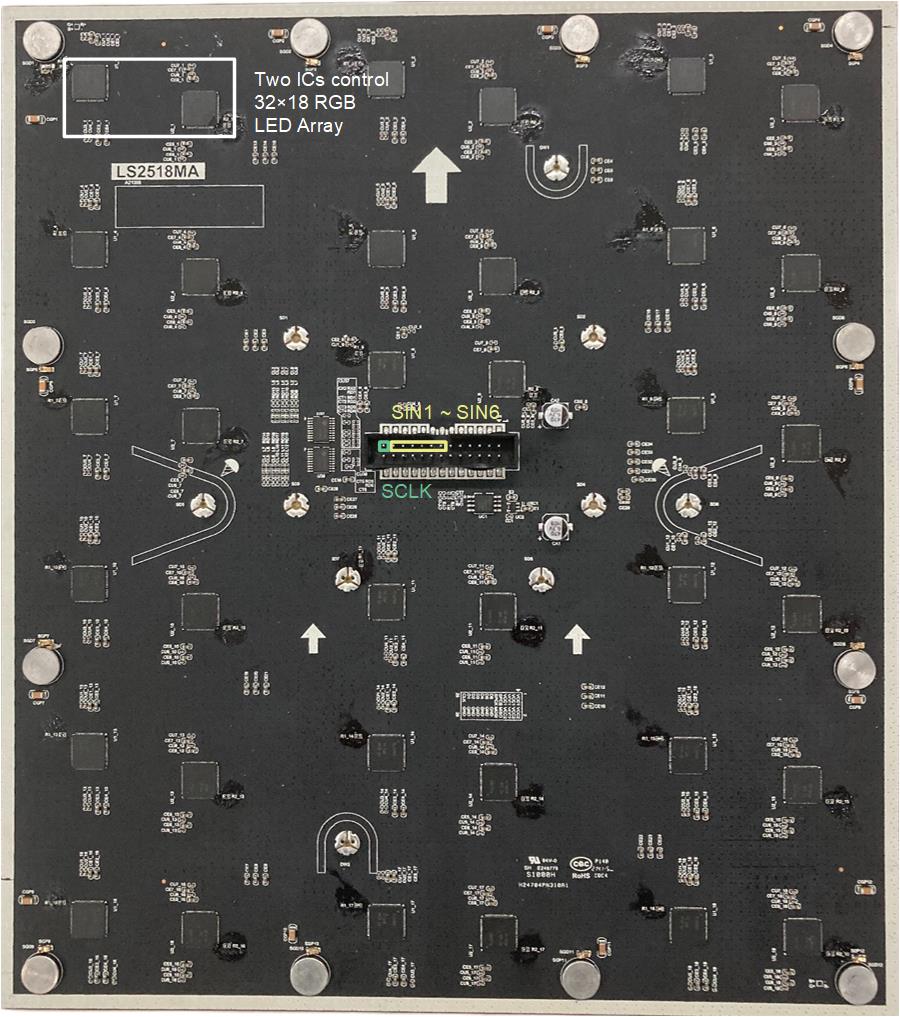

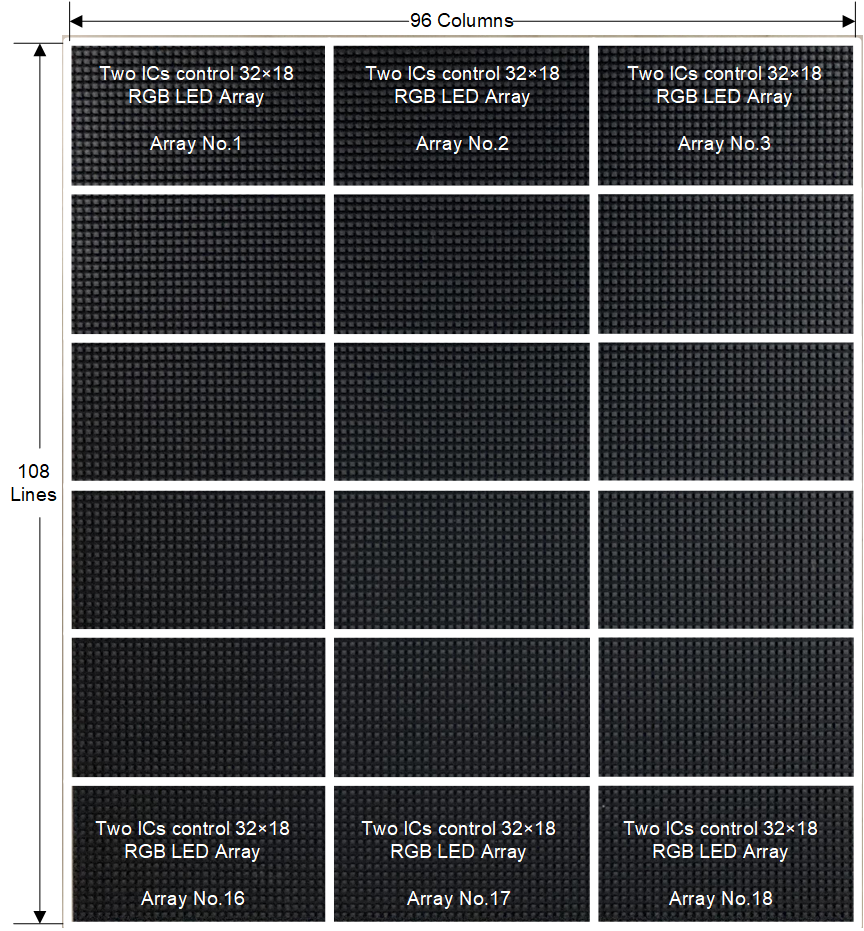

圖 2-2 顯示了圖 1-1 中突出顯示的 LED 面板 (96x108) 的更多詳細信息。LED 面板模塊分解成十八個 32 × 18 子塊（每排 6 組）。每個子塊都有兩個采用可堆疊模式連接的 TLC6983。圖 2-3 和圖 2-4 展示了物理原型板。
