2.6 功率衰減校正前后的頻率響應和限制
平坦度是衡量射頻 DAC 性能的關鍵因素，已通過 TI 實驗室測得。圖 2-3 展示了在 AFE8092 上啟用和不啟用射頻功率衰減校正時輸出功率的實際頻率響應。請注意，在本例中，M1 和 M2 測量是在匹配電路（處于 Meas1 位置）之后進行的。

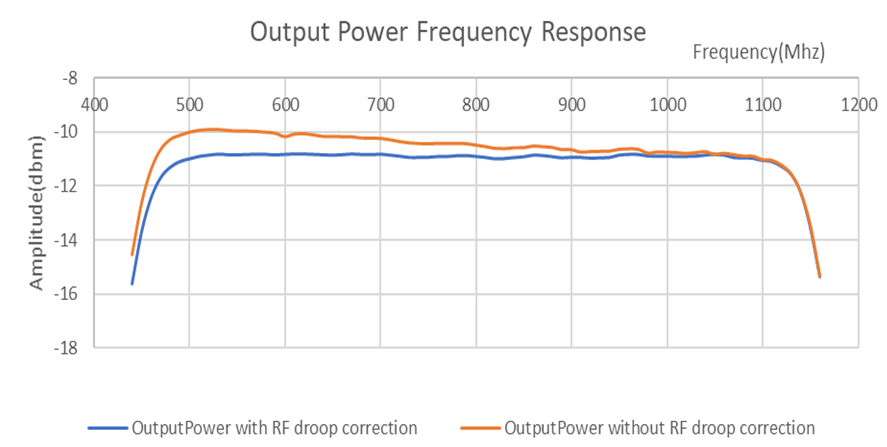

圖 2-3 輸出功率頻率響應如圖 2-3 所示，在不啟用射頻功率衰減校正的情況下，帶寬的功率衰減幾乎為 1dB，而啟用射頻功率衰減校正后功率衰減會大幅降低。請注意，M1 和 M2 測量分別在 520MHz 和 1080MHz 下進行。
可校正的（│Ac - A1│ 和 │Ac - A2│）射頻功率衰減最大值存在上限。下圖展示了可校正的射頻功率衰減最大值以及對應的 ?F 與帶寬 (Fdata) 之比。
| ?F/Fdata | （│Ac - A1│ 和 │Ac - A2│）最大值 (dBm) |
|---|---|
| 0.1 | 0.8dBm |
| 0.2 | 2.2dBm |
| 0.3 | 3.3dBm |
| 0.4 | 4.7dBm |
