2 什么是光耦合器？

光耦合器是一種隔離器件，其中包含一個發光元件和一個光敏元件，用于傳輸信號，同時阻斷它們之間的接地電位差 (GPD)。發光元件通常是發光二極管 (LED)，而光敏元件通常是光晶體管或光電二極管。

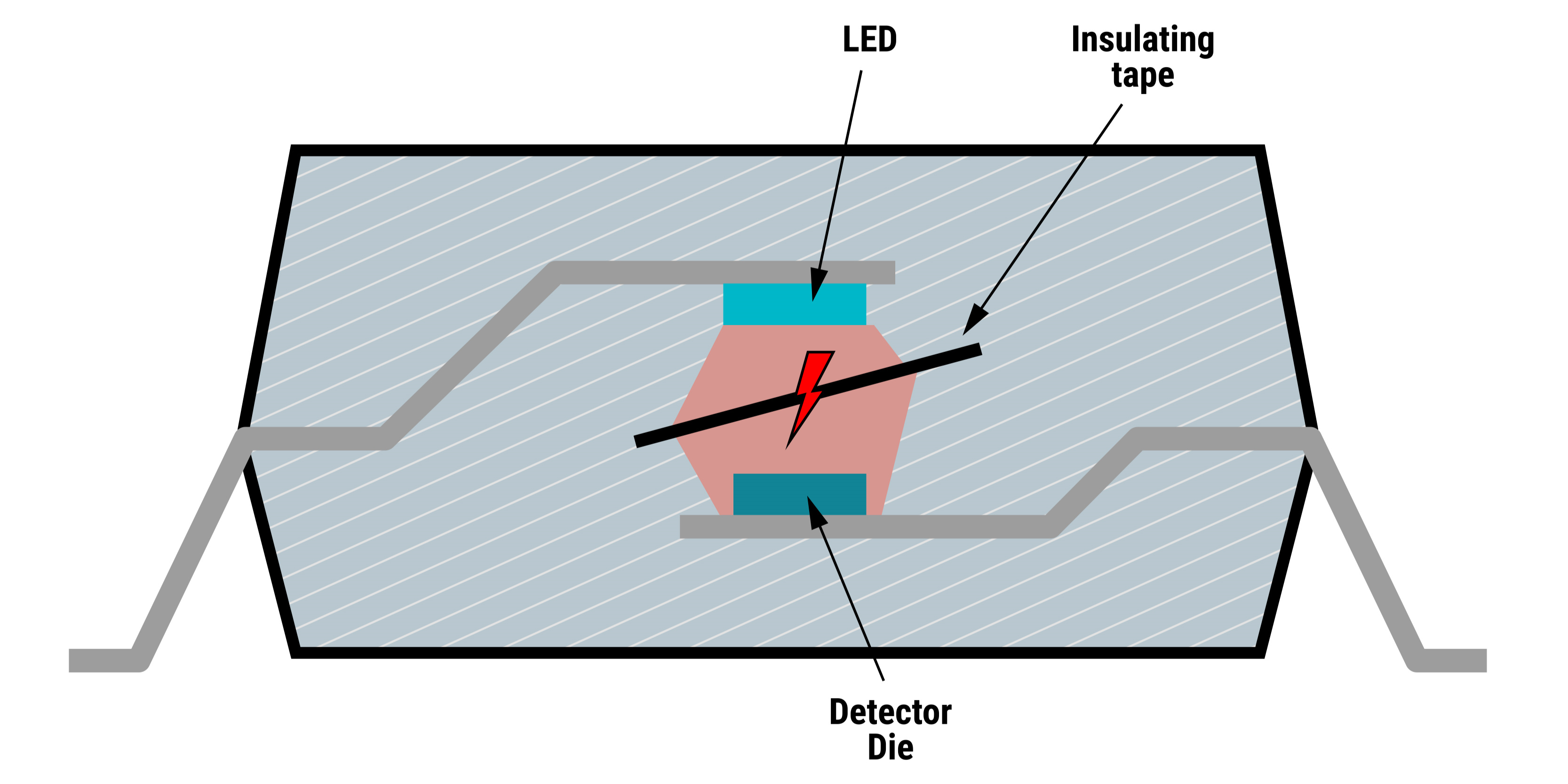

為了使光耦合器實現信號隔離，其內部的 LED 和光晶體管（或光電二極管）通過距離和絕緣材料進行物理隔離。這里的絕緣材料可以是環氧樹脂或模塑化合物，也可以只是空氣間隙：這三種材料都具有相對較低的介電強度屬性，可實現電壓絕緣。圖 2-1 展示了光耦合器的橫截面圖：

圖 2-1 光耦合器橫截面

隨著時間的推移，通過光耦合器的信號傳輸性能會因 LED 的老化以及所用半透明隔離材料的渾濁或泛黃而降低。隨著 LED 老化變暗或環氧樹脂老化發黃，透射光線的強度會逐漸減弱；因此，需要更大的電流來驅動 LED 輸入，以達到光耦合器為新時的亮度。如果系統設計人員不對這種信號傳輸衰減進行補償，光耦合器將輸入信號傳輸?shù)礁綦x輸出的能力最終會達到臨界點，甚至完全失效。為了應對這個問題，除了要考慮數據表規格外，大多數光耦合器還要求設計中包括一個輸入電流保護帶，以便 LED 能夠在整個使用壽命內更好地傳輸信號。這種額外的輸入電流會導致光耦合器和整個系統從設計的一開始就產生更高且可能不必要的功耗。

在正常運行期間，隔離器件任一側的高壓擺率或高頻瞬變都可能會破壞通過隔離柵進行的數據傳輸。共模瞬態抗擾度 (CMTI) 是兩個隔離電路之間所施加共模電壓的最大容許上升或下降速率，通常以 dv/dt 來測量，單位通常為 kV/μs 或 V/ns。CMTI 是一個關鍵的信號完整性參數，與所有隔離信號器件的隔離信號魯棒性相關，而隔離信號器件會受到兩個單獨接地基準之間的差分電壓影響。隨著新一代功率半導體器件的不斷進步并得到采用，客戶終端設備和應用需要更快的開關頻率和更高的幅度。大多數高速數字光耦合器的 CMTI 規格最大值為 25kV/μs。由于 CMTI 最大值如此之低，因此在接地層之間的快速共模瞬變期間，例如在電源或逆變器應用中的晶體管開關期間，數字光耦合器的輸出信號中會出現毛刺。由于這一原因，光耦合器通常不用于需要快速開關高密度電源應用的場合。

許多常用的光耦合器以其二極管輸入和晶體管輸出特性而聞名，使用這些光耦合器時，輸出晶體管灌入的電流與流經輸入 LED 的電流成正比。用于量化此屬性的參數稱為電流傳輸比 (CTR)，定義為通過晶體管的輸出電流 (I_C) 與通過輸入 LED 的輸入電流 (I_F) 之比，以百分比表示。隨著時間和溫度的變化，大多數光耦合器的 CTR 值可能會發生顯著變化。與 LED 老化的情況類似，這意味著為了確保足夠高的輸出驅動強度來實現正確的信號傳輸，系統設計人員必須考慮最壞情況下的變化并相應地增加輸入正向電流。這也會導致光耦合器出現不想要甚至可能是不必要的功耗。
