ZHCAD46 September 2023 THVD1424
1.2 符合 RS-485 標準的接收器
符合 RS-485 標準的接收器也有一些關鍵要求需要符合該標準。第一項是 -7V 至 12V 共模輸入電壓范圍。與發送器規格一樣，它可以大于但不能小于此范圍。第二，接收器的靈敏度通過正向閾值（從邏輯 0 切換到邏輯 1 的值）（表示為 VIT+）和負向閾值（從邏輯 1 切換到邏輯 0 的值）（表示為 VIT-）來定義，這要求在 200mV 及以上的差分輸入下保證為邏輯 1，在 -200mV 及以下的差分輸入下保證為邏輯 0。需要注意的是，在標準定義的窗口內，閾值可以存在許多不同的可能組合。最后是總線輸入電流（表示為 Ib），用于確定 RS-485 總線的負載；RS-485 接收器的最大負載為 1 個單位負載。

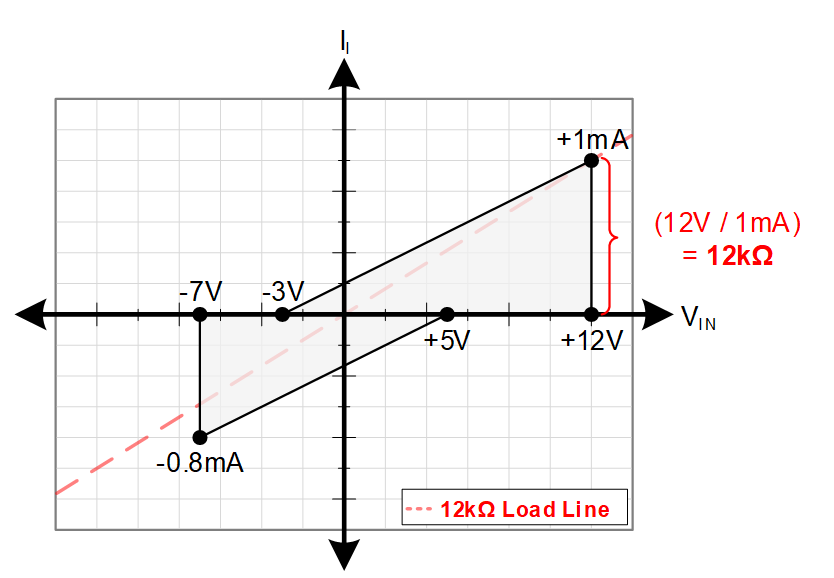

圖 1-1 符合 RS-485 標準的接收器的標準單位負載圖該標準允許在一條總線上使用 32 個單位負載器件 - 器件也可以具有分?jǐn)?shù)單位負載，例如 1/8 單位負載，從而支持在一條總線上使用更多器件。
