摘要

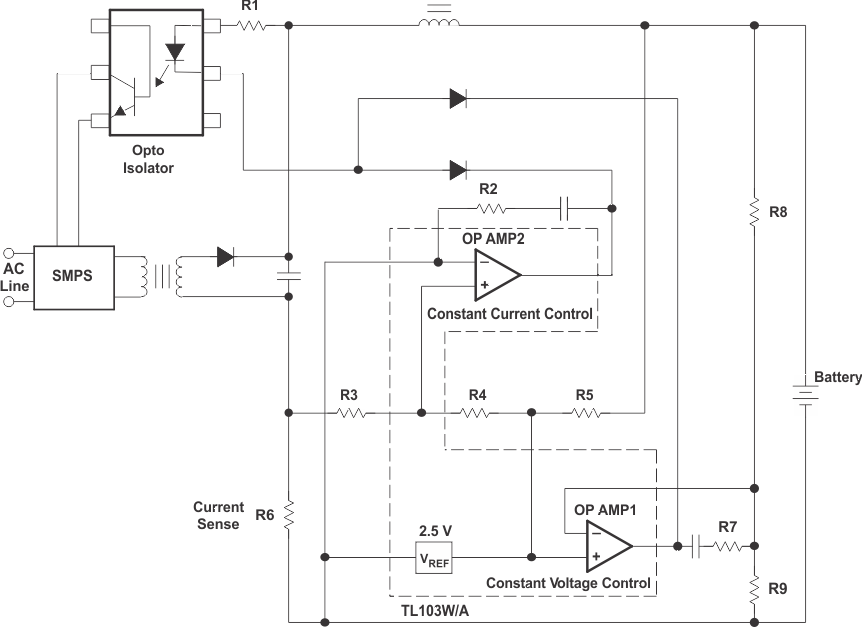

對于電池充電應用，CC-CV 充電在許多產品中仍然是一種必要的設計。為了在不顯著增加成本的情況下實現足夠的充電性能，成本優化型 CC-CV 設計必不可少。CC-CV 控制環路向開關模式電源提供模擬反饋。TL103WA 組合了雙路運算放大器和集成并聯電壓基準，既具有高性價比、小巧省空間的特點，又能提供可接受的性能表現，所以在許多此類應用中很常見。本應用手冊使用現有的 TI 參考設計 (PMP23224)，并解釋了每個反饋環路和一些周圍反饋電路的推導?？梢酝ㄟ^ TL103WB 和 ISOM8110 這兩個下一代組件來改進此參考設計的 CC-CV 反饋環路。與上一代相比，TL103WB 改進了失調電壓、溫漂、帶寬、靜態電流消耗和電源電壓范圍。此外，利用 TI 的新型光耦仿真器，該設計能夠更好地保持長期穩健性、在不同溫度環境下保持較好的性能表現以及提高反饋環路的速度。此設計對傳統 CC-CV 環路進行了一些修改。我們將討論和解釋這些差異及其替代方案。我們經過多次迭代和調整來創建此設計，設計時間上的一些權衡可以通過更精密的無源器件來克服，但這會導致更高的成本。

低電池電壓保護

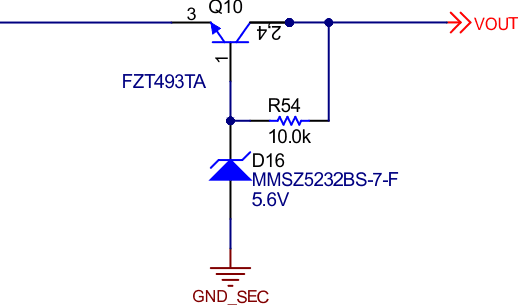

來自 SMPS 或反激式轉換器用于給電池充電的輸出電壓 (Vout) 也用于為反饋放大器供電和偏置光耦仿真器。為了避免嘗試給電壓過低、可能因放電過深而受損的電池充電，使用了齊納二極管和 BJT 作為開關來維持適當?shù)淖钚‰姵仉妷?。Vout 通過限流電阻器連接到 BJT 的集電極和齊納二極管。齊納二極管連接到晶體管的基極，并確立一個 5.6V 的最大基極電壓。當電池電壓為 6V 或更高時，確立足夠的集電極-發射極電壓，并且在 BJT 的發射極可以看到大約 5V 的適當輸出電壓。這個恒定的 5V 饋送到放大器反饋電路和隔離式反饋。使用齊納二極管/BJT 組合使此電壓保持恒定，從而更大限度地減小反饋環路中的放大器上的 PSRR 誤差和其他電源相關誤差。

并聯電壓基準

當達到 1mA 的最小陰極電流時，TL103WB 集成分流電壓會在放大器通道一的同相輸入端提供 2.5V 固定電壓。電源電阻器 (R56) 的最大值受最小陰極電流的限制，可以使用方程式 1 來計算。

最大電源電阻值：

最大電源電阻值為 2.5kΩ。為了允許額外的電流提供足夠的電流，從而適當?shù)仄?CC 分壓器并產生一些開銷，必須選擇較小的值。因此，選擇標準 1kΩ 作為電源電阻值，從而實現 1.5mA 的陰極電流裕量。此裕量驗證了在無源器件變化時仍能正常工作，并允許其他分壓器從并聯基準供電。

CV 環路

從根本上說，CV 環路旨在從反激式轉換器反饋回 Vout，用于調節最大電壓。在此電路中，將一個簡單的分壓器反饋與經典的 3 類補償器結合使用。有關 3 類補償環路的更多詳細信息和完整說明，請參閱揭秘對直流/直流轉換器使用運算放大器和 OTA 的 II 類和 III 類補償器。

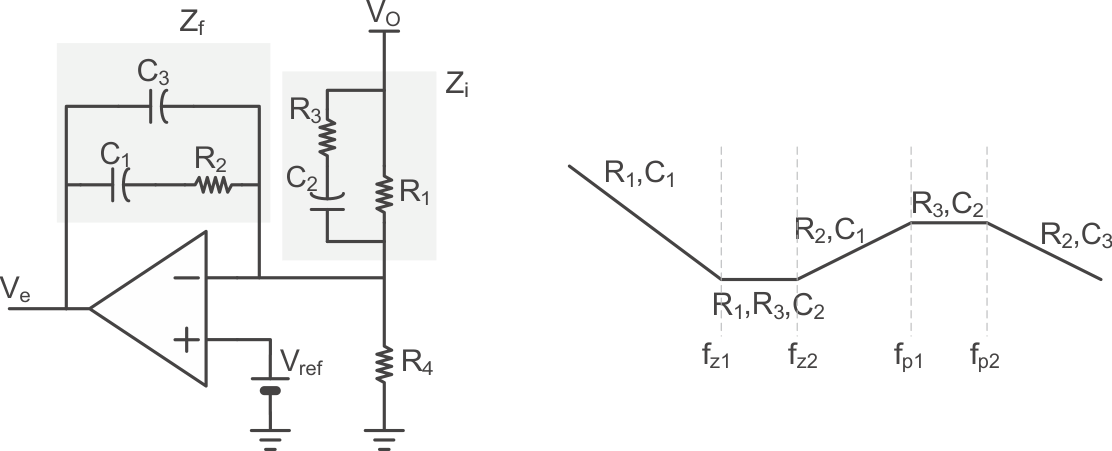

本應用簡報介紹了確定極點和零點位置的方法，但沒有完全推導出結果。這些推導可在揭秘對直流/直流轉換器使用運算放大器和 OTA 的 II 類和 III 類補償器 中找到。有關用于設置 III 類補償器的極點和零點的元件標識符，請參考圖 3。此補償器可使反饋環路保持穩定。此補償器在電路中添加了相位超前，并與前面提到的文章中的傳統實現相匹配，只作出了一處修改。在電路中省略 C3 可移除系統中最高頻率極點，但由于 TL103WB 的自然增益帶寬 (GBW) 限制，在增益曲線中會提供最終極點。這種做法的代價是最終極點的設置不那么精確，如果最終極點的放置必須精確，則不建議采用這種做法。在此應用中，不需要精確的最終極點。仿真表明，即使這個最終極點大幅移動也不會顯著改變添加的相位超前量 (圖 5)，這是 3 類補償器的主要目標。對于 1MHz 器件，即使 GBW 存在 +/-600kHz 的巨大變化，增益曲線的形狀仍將保持不變 (圖 4)，且增加的相位超前量變化不大。在帶寬變化的低端可以看到相位超前量有所下降。新款 TL103WB 的典型帶寬增大到 1.2MHz，與上一代 TL103WA 相比，圍繞這個 UGBW 的變化對相位超前量的影響更小。

在沒有隔離的情況下，典型的 III 類補償器帶寬設置為直流/直流轉換器開關頻率的 1/10（有關更多信息，請參閱開關模式電源轉換器補償簡單易行）。在需要隔離的 CC/CV 電路中，主要限制是光耦合器的帶寬。它會隨負載電阻的變化而變化，在本例中，負載電阻器為 20kΩ，因此對于傳統光耦合器，其 -3dB 帶寬頻率約為 1kHz。使用新的 ISOM8110，帶寬大幅增加，并且可以將帶寬設置得更寬，從而實現更快的反饋環路。

反激式轉換器輸出端電解電容器的 ESR 會在系統輸出端引入一個極點。此環路的前兩個零點設置為與復共軛極點相同的頻率。例如，一個低 ESR 電解電容器，一個具有 48mΩ ESR 的 470uF 電容器會在大約 7kHz 時產生零點。因此，前兩個零點設置在 7kHz。最后一個極點通常設置為 ? 開關頻率。對于 TL103WB，UGBW 可以方便地設置最終極點，無需使用 C3。

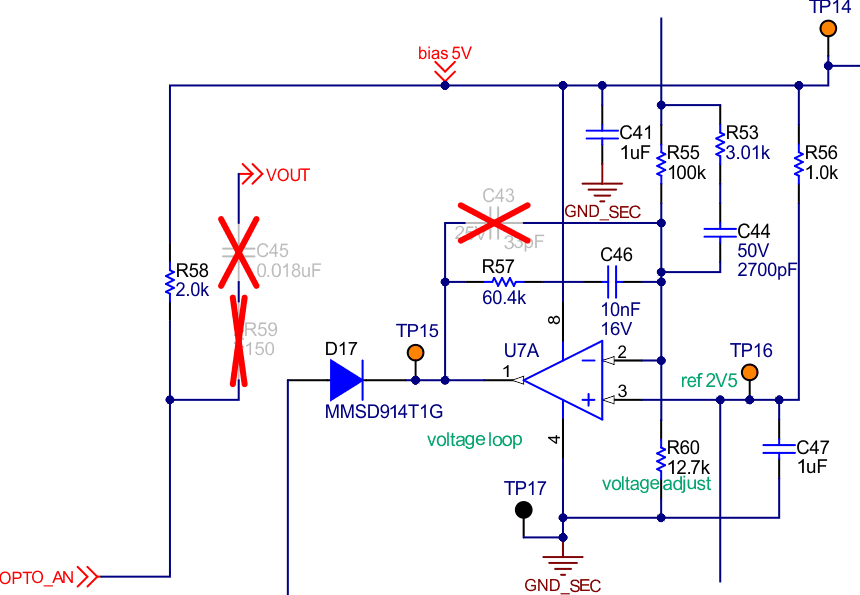

確定極點和零點的位置之后，使用揭秘對直流/直流轉換器使用運算放大器和 OTA 的 II 類和 III 類補償器第四部分的公式來設置 R1-R3 和 C1-C3 的值。最后，設置兩個輸入之間的比較點。III 類補償器將整合兩個輸入之間的差異。因此，必須對電池的 Vout 限制進行分頻，使其等于放大器一的同相輸入端的 2.5V 基準電壓。確定 R1 之后設置 R4 的值，以便確定 TL103WB 內部并聯基準所需的分壓器。在本例中，我們的電壓限值設置為 22V，我們的內部基準為 2.5V。根據標準分壓器公式，R1 比 R4 大 7.8 倍。這樣可以確定適當?shù)碾妷合拗茷?22V。

此環路的誤差是以下不相關誤差的和方根：構成分壓器的電阻器 R55 和 R60 的容差、2.5V 基準電壓容差和放大器的失調電壓。請注意，有多種因素會產生失調電壓誤差，有關造成失調電壓的因素的全面分析，請參閱 TI 精密實驗室視頻：放大器失調電壓。TL103WB 提供比 TL103W 更好的電壓基準精度，比 TL103W 和 TL103WA 更低的失調電壓。

CC 環路

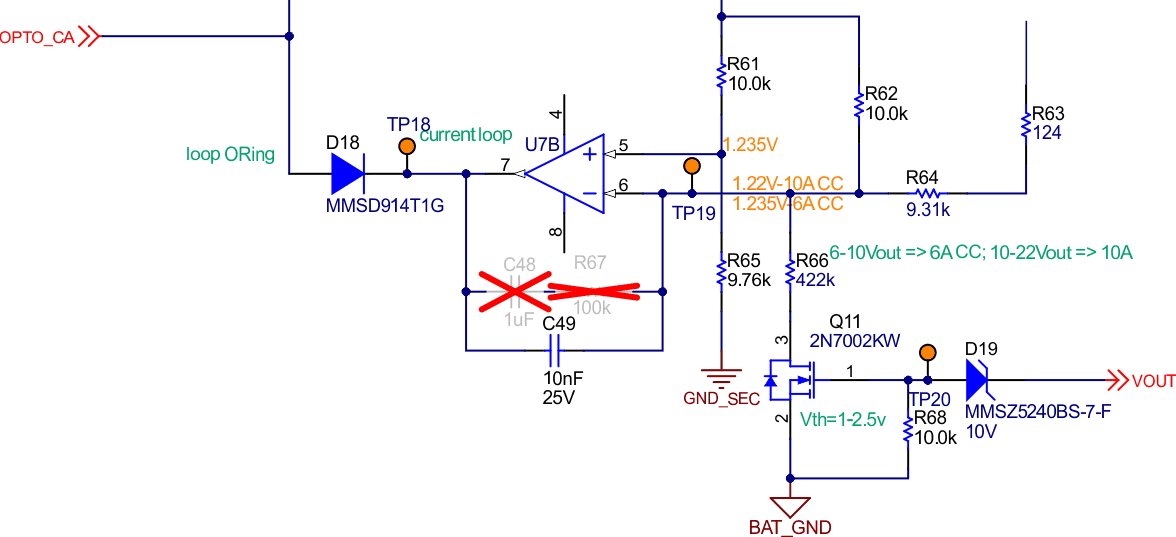

如圖 7 中所示，CC 環路利用兩個并聯的分流電阻器在電池接地端和電路板接地端之間創建一個等效的 5mΩ 分流器，從而創建一種低側電流檢測。此設計使用標準值來創建一個更低的等效電阻器，從而更大限度地降低檢測產生的功率損耗。R61 和 R65 將 2.5V 基準電壓分壓，為電流反饋誤差放大器創建比較設定點。R62 和 R64/63 設定誤差放大器的另一側。選取標準值，TL103W 的引腳 5 設定為 1.2348V，該值根據 2.5V 基準電壓計算得到。我們還必須調整電阻分壓器的大小，使其足夠大，可以在集成并聯基準電壓源上保持最小陰極電流。從前面的計算可以看出，當無法再維持最小陰極電流之前，我們有大約 1.5mA 的電流。由于兩個電阻分壓器間的壓降約為 2.5V，因此選擇其值約為 10kΩ 的電阻器可以在我們的設計中維持足夠的開銷。選擇 10kΩ 和 9.76kΩ，且基準電壓為 2.5V，引腳 5 設為 1.2348V。當把它看作是分壓器時，誤差放大器的另一個輸入可能會令人困惑；但如果把它想象成一個反相求和電路，其中共模電壓保持在 1.2348V，且兩個電阻 R62 和 R64/R63 提供進入節點的電流的加權和，這樣就可以更好地理解。在直流分析中，放大器不向求和節點提供電流，因?yàn)?C49 會阻止直流電流。每個節點提供的電流貢獻與方程式 3 保持一致。

I_IN-x 是在有輸入電阻器時，任意數量的輸入進出節點產生的電流貢獻。將其應用到我們的電路中，您可以看到來自 Vref 的電流貢獻為：

此電流可用來反向求解分流電阻器節點的 R，因?yàn)槲覀兿Ｍ麖姆至麟娮杵鞯玫较嗟鹊喾吹碾娏髫暙I(xiàn)。重新排列方程式 5 后得到以下公式：

V_{in x} 是分流電阻器提供的電壓。使用 6A 的最大電流和 5mΩ 分流電阻時對應的電壓為 30mV。將此值代入方程式 4，電阻為：

分流器和放大器的求和節點之間的電阻與電流限制成反比。隨著 R64/R63 減小，電流限制設定點會增大。在迭代設計時，此因素很重要。此外，留出一些電流限制余量，以便控制失調電壓誤差和放大器周圍無源器件的誤差。使用最初的 TL103WA 時，失調電壓的百分比誤差為 ±5mV，這意味著僅失調電壓就會產生 ±16% 的誤差。為了保持 6A 的最大電流，必須降低設定的電流限值。將電流限制定在 4.8A，為了考慮室溫下的偏移量和溫漂，我們?yōu)樵O(shè)計提供了充足的余量。新款 TL103WB 可通過簡單的 BOM 更改實現更精確的設計。在整個溫度范圍內的最大失調電壓為 2.5mV 的情況下，失調電壓誤差僅為 +/-8%。電流限制現在可以設定為 5.4A，為 6A 最大電流限制提供了足夠的余量，而不會犧牲通過分流電阻器的功率損耗。使用這種新的電流限制，可以通過以下公式求解 Rx：

要補償此環路，可以選擇添加 C48 和 R67 來實施 II 類補償器電路，設置這些極點和零點的方法可以在“補償簡單易行”中找到。本應用簡報使用齊納二極管和外部 FET，以便在滿足閾值電壓后設置多級充電電流。在這種情況下，Vout 達到 10V 之后，一個 422kΩ 的電阻器便會與 R64/R63電阻并聯，為電流創建新的設定點。這遵循上面相同的設計方法，但在計算電阻值時，必須使用電阻器的并聯組合。

隔離式反饋

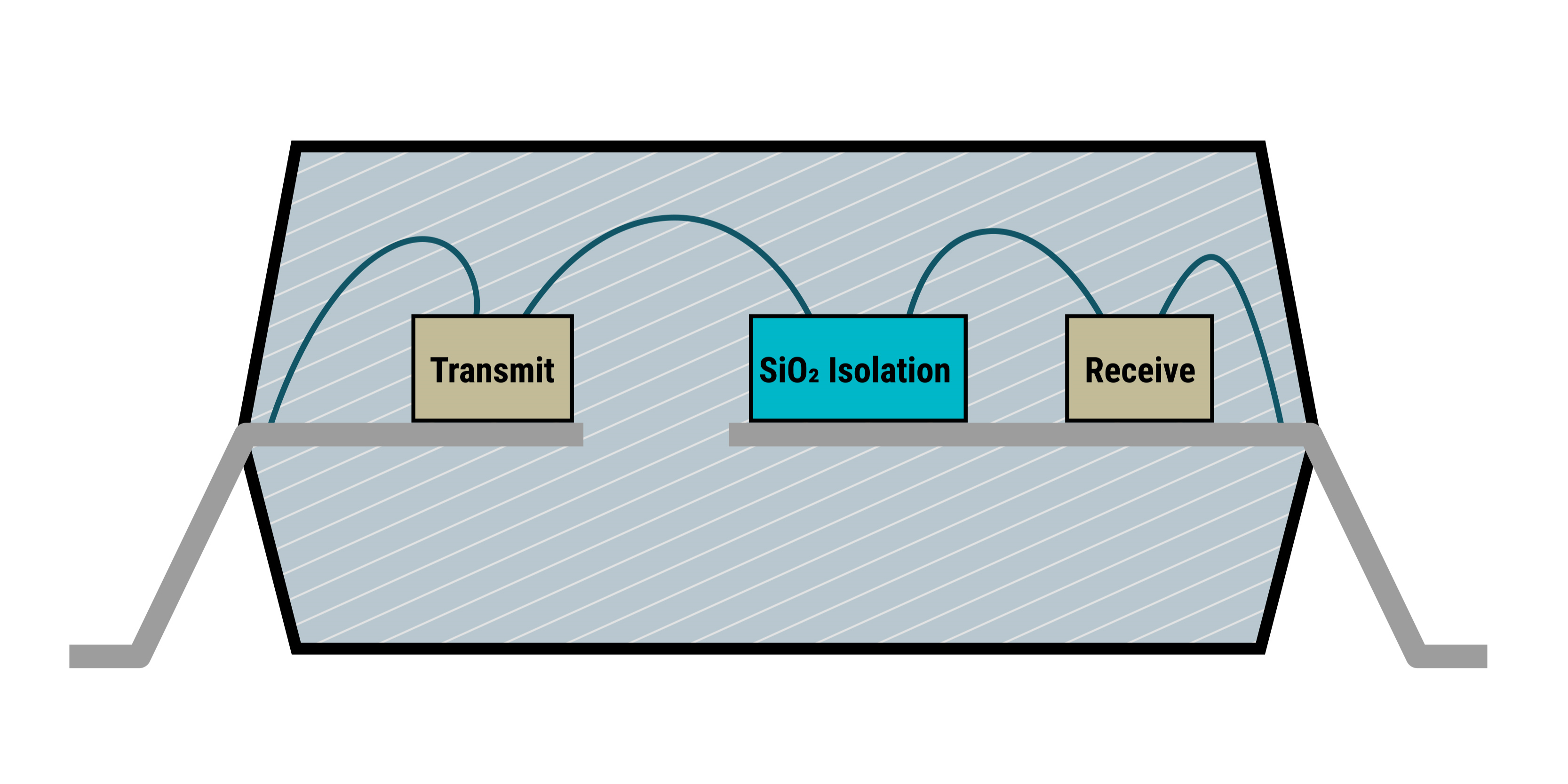

在原始設計中，使用光耦合器為反激式轉換器提供隔離式反饋。使用 TI 的新款光耦仿真器 可以對此設計進行改進。這些光耦仿真器利用 TI 的二氧化硅 (SiO₂) 技術來實現隔離，與傳統的光耦合器相比，有幾處關鍵改進。由于這些器件沒有 LED，而是模擬二極管，因此不存在 LED 老化效應，因而隨著時間的推移，性能會更穩定。除了隨著時間的推移而提高性能之外，這些器件還提供許多其他改進。光耦仿真器在溫度范圍內表現出平坦的 CTR，能夠在不斷變化的環境中保持一致的輸出穩壓。器件間差異減小，從而實現改進設計和優化效率。光耦仿真器具有寬帶寬，改進了負載瞬態響應。通過降低對輸出電容器的要求，降低了系統成本，并通過 SiO₂ 絕緣延長了隔離柵使用壽命。在許多情況下，光耦仿真器作為直接替代產品可以實現各種優勢。要詳細了解光耦仿真器的優勢，請閱讀光耦仿真器簡介。
