ZHCAD65 September 2023 DP83822H , DP83822HF , DP83822I , DP83822IF , DP83826E , DP83826I , DP83867CS , DP83867E , DP83867IS , DP83869HM
3.1.1 DP83822 硬件自動加載配置
DP83822 使用特定的引腳作為自動加載選項，以便將器件置于特定的運行模式。上電或硬件復位時會對這些引腳的值進行采樣，從而提供一種無需軟件配置即可將器件配置為所需模式的方法。

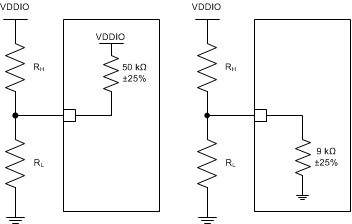

圖 3-2 自動加載電路注： 50kΩ 和 9kΩ 電阻器分別是內部上拉和下拉電阻器。
表 3-1 DP83822 100Base-TX 自動加載
| DP83822 100Base-TX 自動加載 | 引腳 | RH(kΩ) | RL(kΩ) | 備注 |
|---|---|---|---|---|
|
PHY 地址：1， MAC 接口：MII， 廣播 10/100Mbps 全雙工， 銅， 啟用自動協商， 啟用自動 MDIX， 啟用 FLD， |
COL | 開路 | 開路 |
銅 PHY_ADD0[1] |
| RX_D0 | 開路 | 開路 | PHY_ADD1[0] | |
| RX_D1 | 開路 | 開路 |
禁用 EEE PHY_ADD2[0] |
|
| RX_D2 | 10 | 2.49 |
啟用 FLD PHY_ADD3[0] |
|
| RX_D3 | 開路 | 開路 | 啟用自動協商 | |
| LED_0 | 開路 | 開路 |
廣播全雙工 10Base-Te/100Base-TX |
|
| LED_1 | 開路 | 開路 | 無添加功能 請勿使用模式 2 和 3 |
|
| RX_ER | 開路 | 開路 |
MII 啟用自動 MDIX |
|
| RX_DV | 開路 | 開路 | MII |
表 3-2 DP83822 100Base-FX 自動加載
| DP83822 100Base-FX 自動加載 | 引腳 | RH(kΩ) | RL(kΩ) | 備注 |
|---|---|---|---|---|
|
PHY 地址：1， MAC 接口：MII， 廣播 10/100Mbps 全雙工， 光纖， 啟用自動協商， 啟用自動 MDIX， 啟用 FLD， |
COL | 13 | 1.96 |
啟用光纖 PHY_ADD0[1] |
| RX_D0 | 開路 | 開路 | PHY_ADD1[0] | |
| RX_D1 | 開路 | 開路 |
禁用 EEE PHY_ADD2[0] |
|
| RX_D2 | 10 | 2.49 |
啟用 FLD PHY_ADD3[0] |
|
| RX_D3 | 開路 | 開路 | 啟用自動協商 | |
| LED_0 | 開路 | 開路 |
廣播全雙工 10Base-Te/100Base-FX |
|
| LED_1 | 開路 | 開路 |
無添加功能 請勿使用模式 2 和 3 |
|
| RX_ER | 開路 | 開路 |
MII 啟用自動 MDIX |
|
| RX_DV | 開路 | 開路 | MII |
