ZHCAD66 September 2023 AM2434 , AM6442 , DP83TD510E
數據線供電 (PoDL) 也稱為 SPoE（單線對以太網供電），將單線對以太網 (SPE) 與電源整合在一根電纜上，無需添加額外的線路。IEEE 802.3cg 中的標準化 10 BASE-T1L 不僅在工廠自動化領域，而且在樓宇自動化領域也越來越受到關注。該標準不僅規定了數據通信，還擴展了 IEEE 802.3bu 來定義 PoDL 的實現方式。
PoDL（總體來看）與大家所熟知的用于標準以太網的成熟 PoE（以太網供電）有一些相似之處，但二者細節有所不同。兩者都支持增強以太網連接的方法，并且還包含檢測和分級等機制。實際工作中需要通過這些方法和機制來區分支持 PoDL（或 PoE）的設備和無法安全地支持該功能的設備，這樣可以防止損壞連接的設備。
它們的實現方式有所不同。PoE 電源設備 (PSE) 通過測量連接的供電設備 (PD) 的電阻來確定分級時，PoDL PSE 需要 PD 側設置一個齊納二極管。分級也以不同的方式實現。PoE 使用簡單的模擬實現，而 PD 充當恒定電流阱，其中電流定義功率等級。PoDL 使用串行通信分級協議 (SCCP) 在 PSE 和 PD 之間實現數字低速數據交換。除了這些步驟之外，PoDL 系統還包括 PoE 系統中不存在的預偏置階段。有關 PSE 實現的詳細信息，請參閱如何實現符合 IEEE 802.3cg 或 802.3bu 標準的 PoDL PSE 應用簡報。有關 PD 的詳細信息，請參閱 IEEE 802.3cg 10BASE-T1L 數據線供電設備設計應用手冊。
可以使用采用數據線供電的四端口單線對以太網參考設計和 10BASE-T1L 采用數據線供電的單線對以太網傳感器參考設計來設置完整的 PoDL 系統。
圖 1 TIDA-010262（左）和 TIDA-010261（右）
為簡單起見，圖 1 中的方框圖僅顯示了 SPE 和 PoDL 相關模塊。左側顯示了 PSE 側 (TIDA-010262)，該設計根據 IEEE 802.3cg 使用 10 個 BASE-T1L 實現了四個端口，并支持 PoDL（包括用于分級的 SCCP）。TIDA-010262 支持所有 24V 功率等級 10-12，功率高達 12W，具有可調電流限制。一個 MSPM0G1107 MCU 用于實現四個端口的數字部分，包括狀態機處理和 SCCP 通信。每個端口都包含 PSE 的模擬部分、以太網 PHY 以及整合電源和數據的耦合網絡 (CDN)。有關更多信息，請參閱采用數據線供電的四端口單線對以太網參考設計。
右側顯示了 PD (TIDA-010261)。這實現了相應的 PD，支持功率等級 12。SCCP 通信由 MSP430FR2476 處理。與 PSE 側類似，CDN 將電源和數據分開，并將它們分別饋送到 PD 電路和以太網 PHY。有關更多信息，請參閱 10BASE-T1L 采用數據線供電的單線對以太網傳感器參考設計。

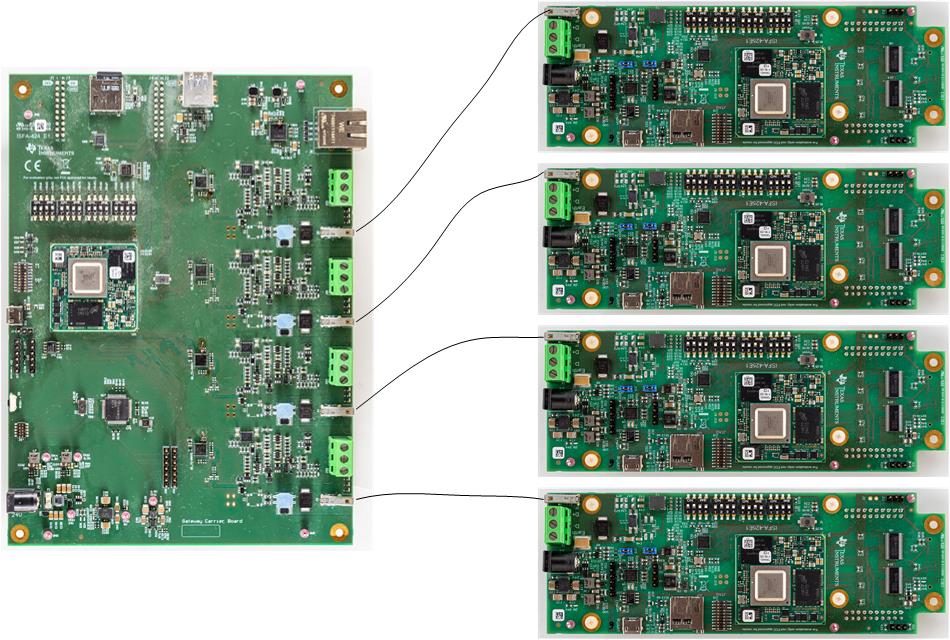

圖 2 適用于 10BASE-T1L 的 PoDL 系統實現
圖 2 中顯示的完整系統是適用于 10BASE-T1L 的 PoDL 系統的示例實現。它們不僅可用于工廠自動化傳感器或執行器，還可用于樓宇自動化。
