挑戰

針對 CPU 和 FPGA 內核電壓的快速瞬態響應

當示波器進行信號采樣和處理時，CPU 和 FPGA 等數字電路消耗的負載電流可能會迅速變化。為了將輸出電壓調節在較小的下沖和過沖范圍內，大多數示波器電源設計都需要具有快速瞬態響應行為的功率器件。如果沒有這種行為，CPU/FPGA 就無法接收穩定的輸入電壓，導致系統性能降低。TPSM863257 是專為解決這一難題而設計的關鍵器件。TPSM863257 不需要像電流模式穩壓器那樣的大輸出電容，而是采用基于比較器的 D-CAP3^TM 控制模式來實現快速瞬態響應，如圖 1 所示，ΔV_OUT 在 ±3% V_OUT 范圍內。此外，TPSM863257 易于使用，并且外部元件非常少，可支持大占空比運行。

圖 1 TPSM863257 瞬態響應（12V 至 1.05V，0.3A 至 2.7A，1A/μs SR）

低噪聲排放

由于示波器中的 ADC、DAC 和 AFE 對輻射發射敏感，因此優先選擇 EMI 發射較小的低噪聲降壓穩壓器。TPS62913 和 TPSM82913 專為 12V 輸入軌的低 EMI 選項而設計。TPS62913 和 TPSM82913 可支持展頻調制，有助于降低 EMI 噪聲。展頻可消除特定頻率下的峰值發射，方法是在比具有固定頻率運行的器件更寬的頻率范圍內分散這些發射。與傳統的開關穩壓器 + LDO 選項相比，TPS62913 和 TPSM82913 可在單芯片選項中實現低于 20μVrms 的噪聲。通過對鐵氧體磁珠濾波器實施內部補償，還可使輸出紋波低于 10μVrms，如圖 2 和圖 3 所示。

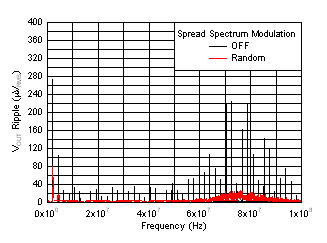

圖 2 12V_IN 至 3.3V_OUT 以及 2.2MHz 時 TPS62913 的 V_OUT 紋波 FFT

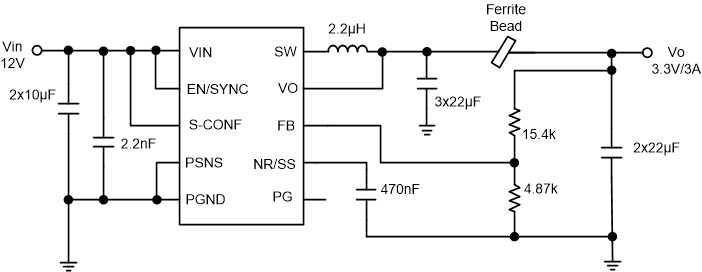

圖 3 采用集成式鐵氧體磁珠濾波器補償的典型應用

功率密度

對于高端和便攜式振蕩器的電源設計，隨著功率需求的增加，電路板面積和厚度日益成為限制因素。電源工程師必須縮小電路設計面積并提高效率，以實現更高的功率密度。TPSM5D1806 的輸入電壓范圍為 4.5V 至 15V，具有雙路 6A 的輸出電流和較小的封裝尺寸 (5.5mm × 8mm × 1.8mm)，有助于實現高功率密度和優化的設計布局。當連接 TPSM5D1806 的兩個輸出端以進行電流共享時，該模塊可提供高達 12A 的電流，如圖 4 所示。TPSM5D1806 還具有很高的效率，在 12V_IN 至 5V_OUT、3A 輸出電流和 2MHz 開關頻率的條件下，效率可達 92%。

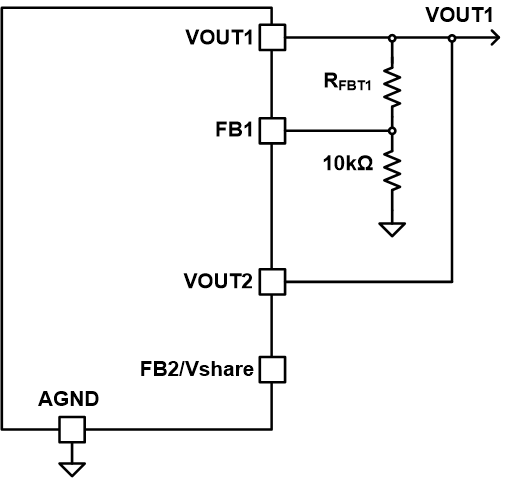

圖 4 單器件，電流共享

示波器電源設計的另一項挑戰是監測包括輸出電壓和輸入電流在內的關鍵參數。示波器需要穩定的輸出電壓來驗證信號測量精度。通過將降壓穩壓器與具有遙測功能的 PMBus^TM 接口結合使用，可以監測實時輸出電壓，并調整電壓以實現穩定性。此外，監測輸入電流有助于評估效率并優化電源管理，從而延長電池使用壽命并降低功耗。為應對這一挑戰而設計的支持 PMBus 的關鍵器件系列是 TPS546A24A 系列轉換器和 TPSM8D6C24 系列模塊。

TPS546A24A 和 TPSM8D6C24 是具有可選開關頻率的固定頻率器件，能夠與外部時鐘同步，這也有助于實現穩定的頻率。對于 TPSM8D6C24，有一個雙路 35A 或單路 70A 以及最多四相可堆疊模塊。請參閱圖 5 中的簡化應用。

德州儀器 (TI) Fusion Digital Power Designer 支持 TPS546A24A 和 TPSM8D6C24 器件。Fusion Digital Power Designer 是一款圖形用戶界面 (GUI)，可使用德州儀器 (TI) USB 轉 GPIO 適配器通過 PMBus 配置并監控器件。下載德州儀器 (TI) Fusion Digital Power Designer 軟件包。

圖 5 TPSM8D6C24 的簡化應用
