2.4.1 拓撲 1
使用晶體為 IC 計時時，務必閱讀晶體數據表和 IC 數據表，以確認這兩個器件能夠協同工作。完成該連接后，典型的晶體連接如下所示。
R2 和 R3 是晶體的串聯端接，R1 是晶體的并聯端接，這些電阻器可以添加到電路中，但也可以移除，以實現更小的布線。但是，可以強制使用 IC 數據表中規定的這些電阻器。
C1 和 C2 電容器對于使用 C0G/NP0 電容器很重要，因為這樣可以在系統級別獲得適當?shù)男阅堋?/p>

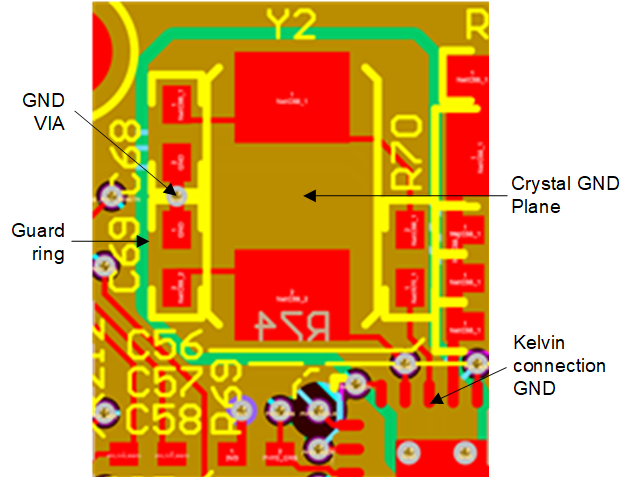

 圖 2-13 時鐘布局 - 選項 1 |

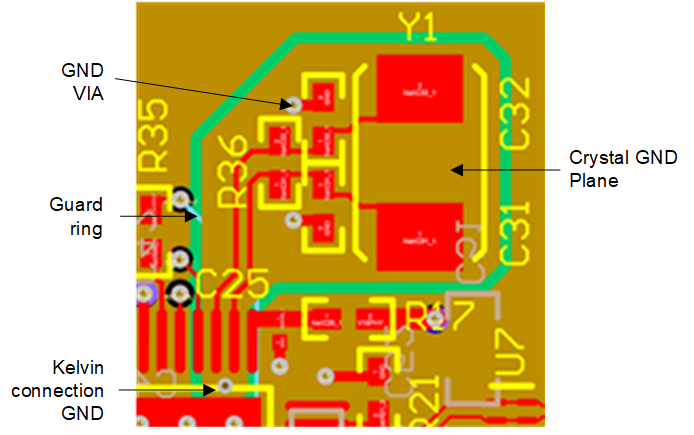

 圖 2-14 時鐘布局 - 選項 2 |

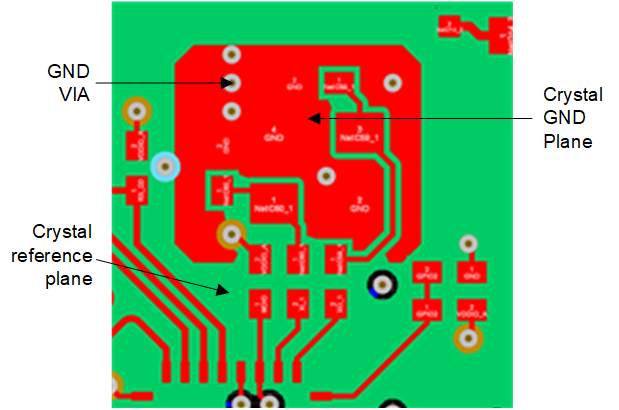

 圖 2-15 時鐘布局 - 選項 3 |
如布局示例中所示，建議在一個島上連接晶體接地，使噪聲遠離系統接地。但是，必須將該晶體接地通過開爾文連接到系統接地，以確保該島接地不易受高頻振鈴的影響。
