1 應用簡報
并聯功率金屬氧化物半導體場效應晶體管 (MOSFET) 是一種降低傳導損耗并在多個器件上分散功率耗散以限制最高結溫的常見方法。本應用簡報分享了在各種應用中并聯功率 MOSFET 的最佳實踐和示例。
圖 1 功率 MOSFET 導通電阻與溫度之間的關系首先，考慮兩個 FET 并聯時的靜態工作方式，如圖 2 所示。
圖 2 兩個 MOSFET 并聯每個 FET 中的電流與其導通電阻 RDS(on) 的倒數成正比。當然，具有最低 RDS(on) 的器件將承載更多電流。隨著溫度升高，其 RDS(on) 增加，將部分電流轉移到其他 FET。具有良好熱耦合性能的并聯 FET 的結溫將大致相同。電流共享仍取決于每個 FET 的相對導通電阻，并將在 MOSFET 數據表中指定的 RDS(on) 容差范圍內。
在動態運行期間，具有最低閾值電壓 VGS(th) 的 FET 會首先導通并最后關斷。此 FET 會吸收更多的開關損耗，并在開關轉換期間產生更高的應力。在某種程度上，熱共享效應平衡了開關損耗和導通損耗，并且 FET 將在大致相同的溫度下運行。
并聯功率 MOSFET 時的最佳實踐
以下是并聯使用 FET 時的有用提示：
- 每個 FET 都需要自己的柵極電阻器，阻值從幾歐姆到幾十歐姆不等。這有助于實現電流共享并防止柵極振蕩。
- FET 需要良好的熱耦合以確保器件之間的電流和熱平衡。它們可以安裝在公共散熱器或銅平面上，以保持相同的溫度。
- 在合理范圍內，每個 FET 的放置和布局應完全相同且對稱，以均衡關鍵柵源環路和漏源環路中的寄生電感。
- 確保柵極驅動電路可以驅動多個器件的更高電容（電荷），而不會變得過熱。請記住，總電容（電荷）是各電容（電荷）乘以并聯 MOSFET 的數量。
- 避免在柵源極或柵漏極之間添加外部電容器。如有必要，調整柵極電阻值以優化 FET 的開關速度。
- 如果需使用齊納二極管來保護 MOSFET 驅動器，請將二極管放置在柵極電阻器之前并靠近柵極驅動器輸出。
原理圖和 PCB 布局示例

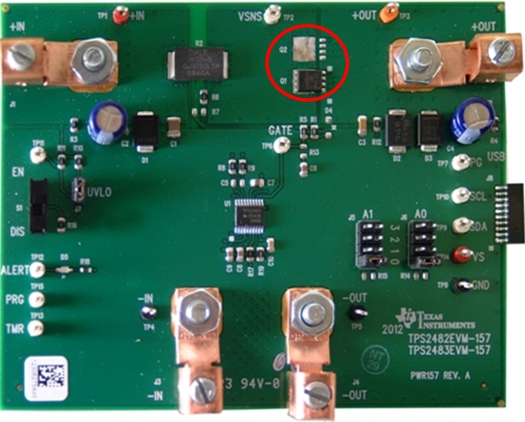

圖 3 展示了 TPS2482 熱插拔評估模塊 (EVM) 的部分原理圖和圖片。
 |
 |
如圖 4 所示，TPS2482 EVM 使用兩個并聯的 CSD18501Q5A MOSFET。原理圖顯示了每個 FET 都具有一個 10Ω 柵極電阻器；齊納二極管在柵極驅動器輸出端，位于柵極電阻器之前。FET 靠近放置在相同的覆銅平面上，并使用過孔實現出色的熱耦合以散發熱量。

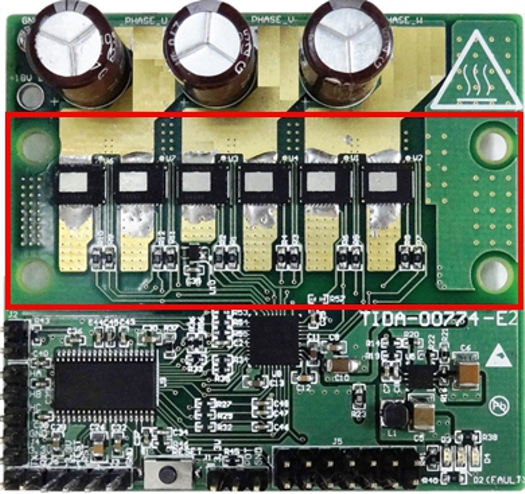

圖 4 中顯示的下一個示例來自效率大于 98% 的 18V/1kW、160A 峰值電流、高功率密度無刷電機驅動參考設計。
 |
 |
此參考設計在每個級并聯使用兩個 CSD88584Q5DC 功率 MOSFET。將 MOSFET 連接到同一個散熱器可實現良好的熱耦合，這有助于從封裝頂部帶走熱量。該設計針對電源塊中的每個 FET 包含獨立的 3.3Ω 柵極電阻器。

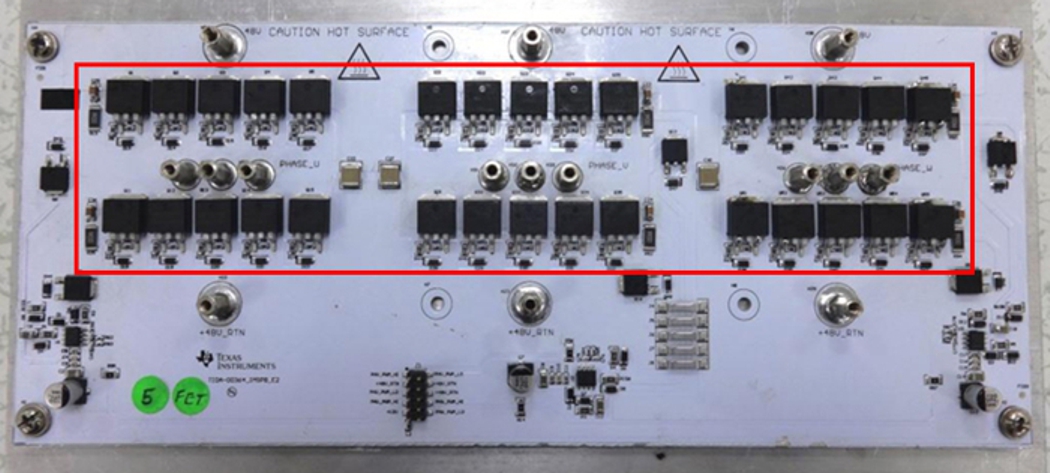

圖 5 中顯示的最后一個示例來自適用于叉車交流牽引電機且由 48V 直流電池供電的 5kW 逆變器功率級參考設計。
 |
 |
此參考設計為每個級中的高側和低側開關使用五個并聯的 CSD19536KTT 功率 MOSFET。FET 安裝在絕緣金屬基板上，以便冷卻并在器件之間實現出色的熱耦合。每個 FET 都有一個 8.2Ω 柵極電阻器。
結語
并聯 MOSFET 憑借其固有的電流和熱共享特性，可以降低傳導損耗并限制其最高結溫。并聯運行功率 MOSFET 有助于解決本文中討論的問題，但需要的元件數量和成本更高，PCB 面積更大。在可能的情況下，請使用單個 FET；如果無法做到，請?jiān)谀膽?yīng)用中仔細考量并聯 FET 的設計和布局，以確保成功。
