ZHCADG2 November 2023 LMG3622 , LMG3624 , LMG3626
簡介
開關轉換器通常需要某種形式的系統級電流檢測來進行控制和/或保護。有許多方法和器件可用于精確測量電流，并將電流轉換為電壓由數字或模擬控制器處理。由于可以節省成本并簡化設計，大多數設計人員選擇在中低功率轉換器中使用分流電阻器，并將分流電阻器與開關器件串聯。
憑借先進的技術，LMG362x 系列 GaN 器件提供了集成度更高的方法來實現這一必要功能。該器件具有內置電流檢測功能，可連續輸出器件正向漏源電流的實時數據。這一新功能取代了傳統的分流電阻器，無需進行任何權衡，也不會產生誤差，并提高了系統效率和熱性能。
常見拓?fù)?/h2>
大多數設計人員在低功耗應用中選擇某些版本的反激式轉換器，例如消費類交流/直流轉換器或輔助電源。這些拓?fù)浞浅＿m合 USB-C 適配器中使用的通用交流輸入電壓和寬輸出電壓，其范圍為 5V 至 20V，甚至是 48V，具有擴展功率范圍 (EPR)。反激式轉換器與模擬控制器一起使用電流模式控制形式來設置正確的開關器件導通時間。
需要使用該檢測來針對變化的輸入和輸出電壓以及負載變化準確調整導通時間。為了測量該電流，在開關 FET 的源極和電路的電源地 (PGND) 之間放置了一個分流電阻器。該分流電阻器具有小阻值，并產生一個成正比的壓降，該壓降傳輸?shù)侥M控制器并由內部比較器進行處理。在常見的 65W 反激式轉換器中，與分流電阻器 RCS(trad) 相關的功率損耗是使用初級側 RMS 電流計算的。功率損耗超過 350mW 會導致熱量大量積聚并降低系統效率。
在較高功率水平下，政府法規要求提供某種功率因數校正 (PFC) 級，用于降低電網失真并最大限度地減小應用消耗的總視在功率。遵守這些要求會給轉換器設計帶來新的難題，而這些難題很難在一個級中得到解決。因此，許多設計現在都實現了具有高直流輸出電壓的交流/直流 PFC 級，并結合了直流/直流級，從而將最終負載電壓降低至可接受的值。
大多數中等功率轉換器采用升壓 PFC 拓?fù)洌@些拓?fù)溥m用于通用交流輸入和輸出以及 400V 左右的直流電壓。與反激式相比，大多數轉換模式升壓 PFC 模擬控制器使用電壓模式控制來調整主 FET 的開關時間，以適應線電壓或輸出負載電流的變化。
檢測 FET 的漏源電壓可為控制器提供足夠的信息以正確開關，但是，在使用大多數控制器時仍需要電流檢測。如果出現浪涌情況或可能出現電氣故障，轉換器必須能夠有效關斷并避免熱失控或永久性損壞。開關 FET 中過大的電流會導致這兩個問題，可以通過檢測漏源電流并向模擬控制器發送轉換后的電壓來緩解這些問題。
無論電流或電壓模式控制拓?fù)淙绾?，在很大程度上仍需要電流檢測，電流檢測傳統上使用分流電阻器。具有內置電流檢測功能的開關 FET 可以帶來額外的優勢，同時仍與所有現有控制器兼容。
集成電流檢測的優勢
德州儀器 (TI) 的 LMG362x 器件系列在器件內集成了電流檢測功能，并通過外部引腳之一輸出專用信號。
從根本上講，該器件檢測主 GaN FET 中的正向漏源電流，減小該電流，并在專用 CS 引腳 上輸出成正比的電流。

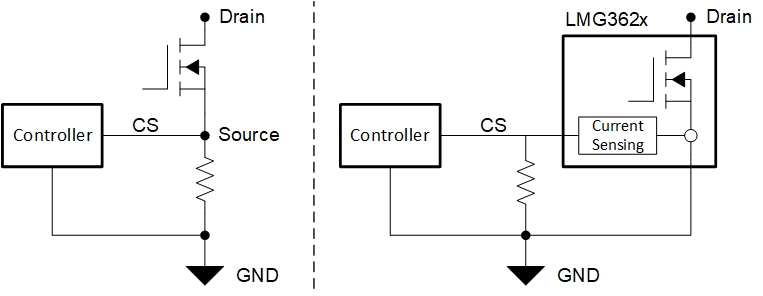

圖 1 分流電阻器和無損電流檢測電阻圖如前所述，傳統 FET 需要在 FET 源極和系統地之間放置一個分流電阻器。該分流電阻器的放置導致源極與轉換器的其余部分電氣隔離，并且無法直接連接到 PGND PCB 平面來進行散熱。集成電流檢測功能無需在源極和 PGND 之間放置電阻器，而是將電阻器放在單獨路徑上，從而緩解了第一個問題。
圖 1 說明了電流檢測電阻如何不再充當分流器，并向控制器提供足夠的輸入，同時使 FET 的源極能夠直接連接到系統地。兩種檢測方法都需要一個電阻器，但電阻器的類型和尺寸差異很大。典型的分流電阻器必須傳導所有流經 FET 的開關節點電流，并將電流作為熱量進行耗散，如圖 2 所示。分流電阻器的工作高溫明顯高于集成設計，這會增加 PCB 的整體熱量，必須進行散熱。
使用小電阻值可以使熱設計易于管理，但需要較大的封裝尺寸。對于常見的 65W 準諧振 (QR) 適配器，分流電阻器阻值約為 100m?，采用 1206 封裝，額定功率為 500mW。如果主 FET 的導通電阻也為 100m?，則由于添加了分流電阻器，導通損耗會加倍。集成電流檢測電阻器僅傳導調整后的 FET 電流的一小部分，因此電阻值更高且封裝尺寸更小。大約 100? 的電阻器（額定功率僅為 60mW）適合該 QR 應用，采用 0402 封裝（尺寸為 1206 封裝的九分之一）。這種尺寸減小節省了電路板上寶貴的空間，在電路板上小外形尺寸正變得越來越流行。

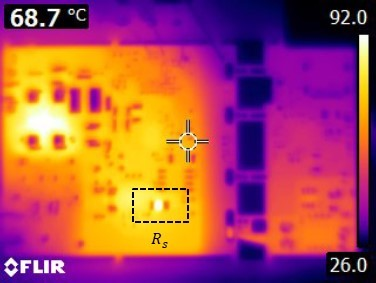

圖 2 傳統電流采樣電阻的熱捕獲

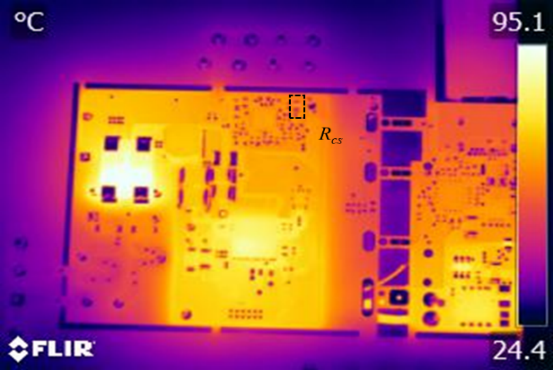

圖 3 無損電流檢測電阻的熱捕獲功率損耗更低、熱性能更好后，效率自然更高。使用相同的 65W QR 示例，分流電阻器損耗約為數百毫瓦，而集成電流檢測電阻損耗降至數十毫瓦。
圖 3 中電阻器溫度顯著下降，在部分程度上提高了效率。與分流電阻器相比，在相同的輸入和負載條件下，未檢測到熱點。如圖 4 所示，測量的功率損耗顯示電阻器損耗減少超過 90%，具體取決于輸出功率和輸入電壓。
圖 4 集成無損電流檢測與傳統電流檢測的功率損耗對比即使負載上的損耗降低不是恒定的，轉換器的設計也必須能夠承受最壞的情況。最壞情況通常是在最低輸入電壓和最高輸出功率時，這會為主要功率器件產生更高的電流。
采用 LMG362x 時的正確電阻器計算和設計示例
LMG362x 系列中的每個器件都會輸出經調節的漏源電流數據，但是，實際漏源電流（增益 GCSE）與輸出檢測電流之間的比率因器件而異。使用集成電流檢測功能并選擇正確的電阻器阻值，是實現與任何現有模擬控制器兼容運行的關鍵。表 1 列出了 LMG362x 系列中的所有器件以及相應的電流檢測比，以幫助用戶選擇新的電阻器阻值或替換具有相同行為的等效分流電阻器。
| 器件 | Rdson（典型值） | 電流檢測增益 GCSE（典型值） |
|---|---|---|
| LMG3622 | 120mΩ | 0.691mA/A |
| LMG3624 | 170m? | 0.965mA/A |
| LMG3626 | 270m? | 1.633mA/A |
可以通過多種方式來確定集成電流檢測電阻 RCS：使用 FET 漏極電流和所需的 CS 引腳電壓，或者使用集成電流檢測增益 GCSE 從傳統分流電阻器 RCS(trad) 進行轉換（方程式 1）。利用該方法，可以為模擬控制器設置精確的電壓范圍來檢測漏極電流，或者可以輕松地使用集成電流檢測來替代傳統的分流電阻器設計。
使用適用于 65W 準諧振反激式轉換器的 LMG3624EVM-081 評估模塊和 LMG36XX-CALC QR 功率級設計計算器演示了 TI 集成電流檢測功能的示例。在該應用中，最壞的輸入和輸出條件計算在主開關 FET 中看到的最大 RMS 電流。該電流定義了在每個開關周期中發送到模擬控制器以實現電流模式控制的正確轉換電壓。表 2 顯示了該轉換器的一些重要輸入設計規格。
| 規格 | 值 |
|---|---|
| 最小輸入交流電壓 | 90 VAC |
| 最大輸出電壓 | 20V |
| 變壓器匝數比 | 6:1 |
| 大容量電容 | 120μF |
| 磁化電感 | 200μH |
在 QR 設計計算器中輸入表 2 中的輸入會返回 2.8A 的初級峰值電流 IPK。求解集成電流檢測電阻需要找到相應的傳統分流電阻器，然后使用電流檢測增益的倒數進行轉換。要求解傳統分流電阻器 RCS(trad)，需要使用另外兩個值。
第一個值是控制器反饋電壓 VFB，該值對應于電流模式運行的模擬控制器處理的電壓范圍。對于不同的控制器，該值有所不同。
第二個值是反饋環路增益 KFB，該值是一個通用乘數，用于處理控制器反饋環路中的額外增益。使用方程式 2 和前面所述的值，用戶可以求解傳統分流電阻器。通過乘以 LMG3624 器件電流檢測增益 GCSE 的倒數，可以使用方程式 3 輕松計算轉換為集成電流檢測電阻的值。
放置在 LMG3624 器件 CS 引腳輸出上的電阻器連接到模擬控制器，有關更多文檔，請參閱使用 LMG3624EVM-081 65W USB-C PD 高密度準諧振反激式轉換器。由于設計參數或器件選擇的波動，使用設計計算器可以輕松進行輸入以調整電流檢測電阻。如果選擇了不同的 LMG362x 器件，只需使用相應的電流檢測增益重新計算。只需除以電流檢測增益即可計算出用集成設計替代分流器的情況。要設置電壓與漏極電流之比，只需進行分壓并求解。
無論控制器或電流檢測輸入方法如何，都可以針對任何拓?fù)漭p松地實現該功能。集成檢測是增強高效設計和熱性能以及突破 TI GaN 技術極限的理想選擇。
