簡介

磁感應技術使設計人員能夠更換隨時間推移易因各種因素（包括氧化、碎屑和物理磨損）而發生故障的機械觸點。磁場能夠穿透許多材料，包括塑料、玻璃纖維和非鐵磁性金屬。因此，電路可以與環境隔離，同時仍提供準確的位置數據。

使用磁體進行設計時面臨的一項挑戰是，難以確定磁體和傳感器的合適規格及其相對放置。設計選擇因所選磁體材料、形狀和等級而異。此外，磁性材料的強度會隨著溫度的變化而變化。通常，需要仿真工具來輔助進行機械設計。

德州儀器 (TI) 磁感應仿真器 (TIMSS) 提供了一種可視界面，可仿真系統中涉及單個磁體的典型傳感器性能，以進行系統設計。此工具允許用戶通過不同的系統設計選項進行迭代，直到找到優秀的設計概念。此功能可幫助設計人員大幅減少硬件修訂版本。可以一次快速比較多個器件，TIMSS 提供了能夠跟蹤大位移的模型陣列。一個主要特性是，每次仿真最多可以選擇 6 個傳感器。

本應用簡報介紹了 TIMSS 中可訪問的支持功能和模式。這些功能和模式包括運動類型、磁體選擇以及參數掃描和設計比較等高級功能。

用戶界面

TIPSS 用戶界面圍繞強大的磁庫構建，這些庫能夠快速計算磁體產生的可觀測磁場。TIMSS 仿真可讓您了解各種運動中的預期磁場行為，并在幾秒鐘內運行仿真。仿真磁場用作所選磁傳感器的輸入，并根據器件規格計算輸出信號。

當用戶設置條件時，圖形界面會以交互方式更新，并且此功能將確認設計設置符合預期。此外，還提供了一個動畫，展示仿真后移動磁體的行程。此動畫提供視覺反饋，協助確認仿真參數是否符合用戶期望。

最后，仿真結果可以導出為 .csv 或 .pdf 格式，以進行其他詳細分析。配置文件可導出至 .json 文件，這些文件可共享以進行設計協作。

參考設計

TIMSS 包括幾個參考設計，為配置常見應用提供了一個簡單的起點。這些設計包括：

• 角度編碼
• 滑過
• 增量編碼
• 迎面
• 蓋子閉合

器件選擇

大多數器件都能夠在 SPICE 仿真中進行建模，但在考慮磁傳感器時，這會是個問題。磁感應器件依賴于外部施加的磁場，而不是 SPICE 模型通常需要的電壓。

不過，TIMSS 能夠仿真對機械運動的電氣響應，因為 TIMSS 可以自由旋轉并定向磁體和傳感器，同時評估磁體整個運動范圍內的磁場。

TIMSS 提供超過 400 種可訂購傳感器供您選擇，包括采用每種靈敏度和封裝選項的角度傳感器、線性傳感器、鎖存器和開關。

圖 1 至圖 5 展示了每種傳感器類型的常見傳感器輸出響應。

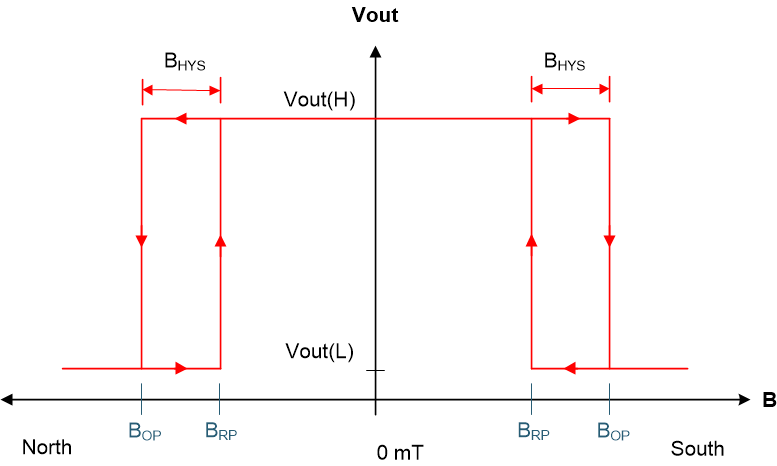

圖 1 全極開關輸出圖

圖 2 鎖存輸出模式

圖 3 線性傳感器輸出圖

圖 5 AMR 傳感器輸出圖

圖 4 數字線性傳感器輸出圖

開關和線性傳感器包含單極系列，在這種情況下，器件僅對磁場的單極敏感。這些器件有助于在更具體的情況下控制系統，在這些情況下，使用特定的磁場極性來隔離更窄的靈敏度區域。

磁體類型

TIMSS 具有幾個常見的磁體形狀可供選擇，并可用于任何仿真類型。圖 6 展示了所含的磁體類型。TIMSS 可以使用環形和條形磁體來仿真具有兩個或更多個磁極的磁體。

圖 6 TIMSS 支持的磁體

運動類型

磁場的變化方式取決于發生的運動類型。TIMSS 提供了四種運動類型，并能夠從單個靜態點捕獲磁場（表 1）。

表 1 運動類型詳細信息

鉸鏈	線性	操縱桿	旋轉	靜態位置
磁體圍繞 X 軸以指定的圓弧長度旋轉。因此，磁體和傳感器通常都在 Y 方向偏移放置。這種類型的運動在車門、操縱桿和蓋板件中很常見。	磁體可在空間中的任意兩點之間以平滑的線性路徑自由移動。這種類型的運動通常用于測量線性傳動器的行程、測量液位以及跟蹤線性動子的位置。	此運動是使用圍繞原點旋轉來進行的。通常，磁體放置在距離 Z 方向向下的支撐點一定距離處。在 XY 平面內的任意方向上以指定的傾斜角度進行旋轉。	標準旋轉函數發生在磁體圍繞 Z 軸旋轉時。這可以仿真磁體的軸向旋轉，或者如果磁體相對于中心偏離一定半徑，那么運動可以仿真磁體在輪子或齒輪的外邊緣的行程。	靜態位置仿真不涉及任何傳感器選擇。這些仿真可捕獲空間中單點的磁場強度，有助于快速檢查磁體設置，以了解預期磁場強度。

如果磁體位置在原點中心（圖 7 和圖 8），操縱桿運動還可以圍繞 X 或 Y 軸產生旋轉。

圖 7 操縱桿傾斜角度

圖 8 操縱桿 XY 角度方向

高級特性

TIMSS 提供使該工具特別有用的高級特性。高級功能可以快速與器件仿真結合使用，以提供廣泛的系統級制造容差和機械設計更改的影響評估。

參數掃描

評估制造工藝時，最好考慮磁體和/或傳感器放置容差的影響。在開始原型構建之前，需要額外注意這些注意事項和許多其他因素，例如磁體參數或系統工作溫度的變化。此高級特性可幫助用戶進行這些類型的評估。

運行參數掃描會創建數據集，其中特定變量會單步執行可能的結果，并使用各種因素的組合運行一系列仿真。此過程通常用于加速對各種拐角條件的初步評估。例如，圖 9 中的圖建模了當傳感器的安裝位置從所有方向的目標位置變化 ±1mm 時，系統對特定設計的影響：X、Y 和 Z。

圖 9 參數輸出

結論

仿真工具提供的設計體驗可在構建實際電路設計之前簡化設計概念。磁感應設計需要機械和電氣系統的跨功能協作，而仿真有助于減少進行原型設計所需的工作量。德州儀器 (TI) 磁感應仿真器提供便捷的接口，可直觀呈現和仿真機械運動的這些系統模型以及傳感器產生的電氣輸出。
