6 應用示例

使用 CSD19532Q5B，在 T_C = 25°C 時，1ms 單脈沖的峰值電流是多少？CSD19532Q5B 的 Z_θJC 圖如下面的圖 6-1 所示。

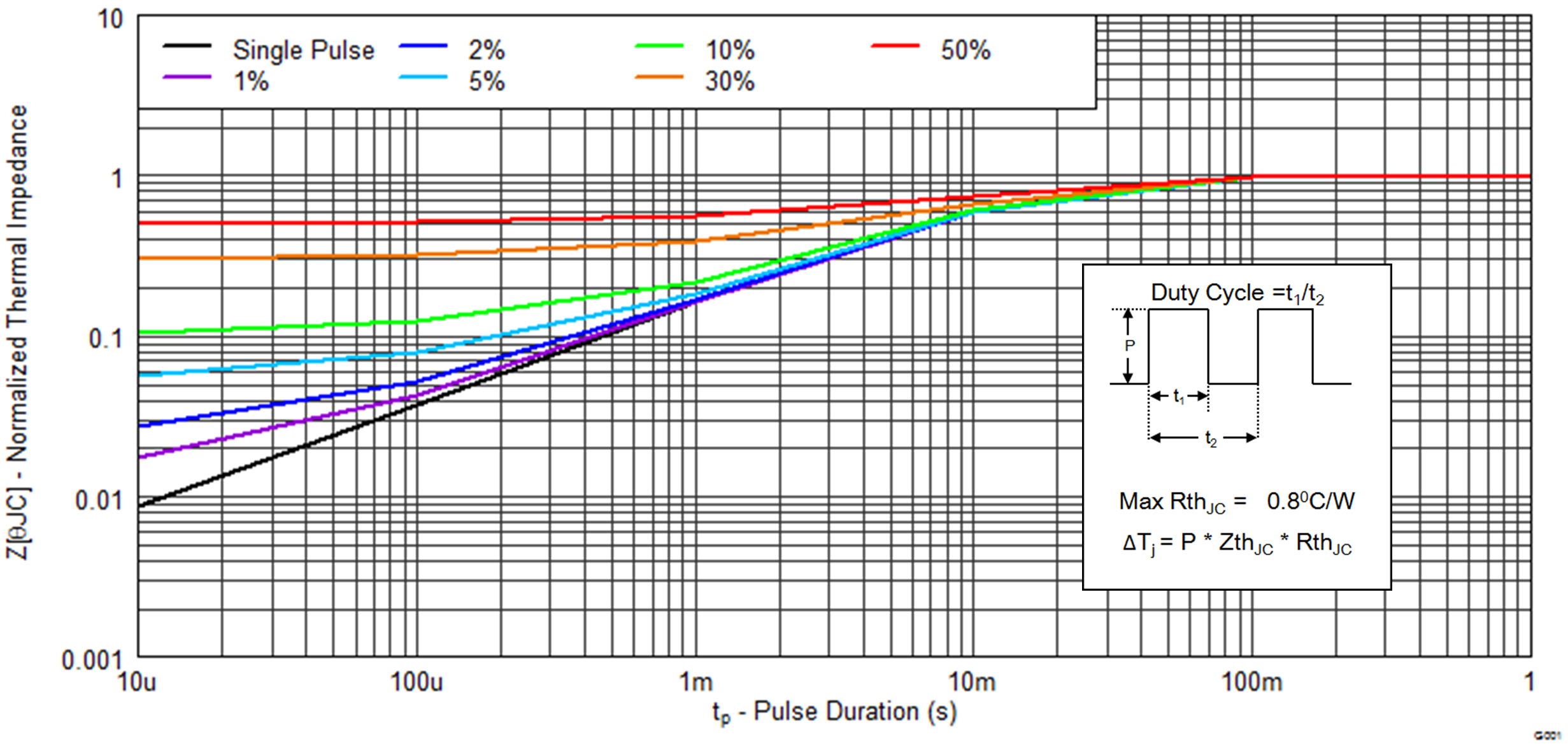

圖 6-1 CSD19532Q5B Z_θJC 圖

CSD19532Q5B 最大持續漏極電流計算如下：

方程式 5.

M a x P_{D I S S} (T_{C} = 25 ℃) = \frac{{M a x T}_{J} - 25 ℃}{R_{θ J C}} = \frac{150 ℃ - 25 ℃}{0.8 ℃ / W} = 156 W

方程式 6.

M a x I_{D} (T_{C} = 25 ℃) = \sqrt{\frac{M a x P_{D I S S}}{R_{D S (o n)} @ {M a x T}_{J}}}

T_J = 150°C 時的最大 R_DS(on) 可按以下方式計算得出：使用 V_GS = 10V 時的最大額定 R_DS(on) = 4.9mΩ，并將 R_DS(on) 乘以數據表圖 8 中所示的歸一化因數。

方程式 7.

M a x R_{D S (o n)} @ M a x T_{J} = 4.9 m Ω \times 2.1 = 10.3 m Ω

方程式 8.

M a x I_{D} (T_{A} = 25 ℃) = \sqrt{\frac{156 W}{10.3 m Ω}} = 123 A

從 x 軸上的 1ms 到單脈沖曲線畫一條垂直線，并從那里到 y 軸畫一條水平線以獲得 Z_θJC = 0.17。峰值漏極電流的計算公式如下：

方程式 9.

P e a k I_{D} (T_{C} = 25 ℃, t_{p} = 1 m s) = \sqrt{\frac{(\frac{150 ℃ - 25 ℃}{0.17 \times 0.8 ℃ / W})}{10.3 m Ω}} = 299 A

這些計算假設外殼溫度可以無限期地保持在 T_C = 25°C。事實上，如果不使用零熱阻抗的無限大散熱器，這是不可能的。更現實的方法是假設最大外殼溫度等于最大允許 PCB 溫度。對于 FR4，典型最高溫度為 110°C，并且峰值漏極電流會降低：

方程式 10.

P e a k I_{D} (T_{C} = 110 ℃, t_{p} = 1 m s) = \sqrt{\frac{(\frac{150 ℃ - 110 ℃}{0.17 \times 0.8 ℃ / W})}{10.3 m Ω}} = 169 A

如果脈沖寬度保持 1ms，但以 50% 的占空比重復，會怎樣？從 Z_θJC 圖中可以看出，1ms、占空比 50% 的重復脈沖的 Z_θJC 值為 0.56。這些條件下的峰值重復漏極電流為：

方程式 11.

P e a k r e p e t i t i v e I_{D} (T_{C} = 110 ℃, t_{p} = 1 m s ： D = 50 %) = \sqrt{\frac{(\frac{150 ℃ - 110 ℃}{0.56 \times 0.8 ℃ / W})}{10.3 m Ω}} = 93 A

最后需要注意的是，為了確?？煽啃裕蠖鄶?shù)工程師通常將 FET 最大工作結溫降低 10°C 至 25°C，特別是對于 FET 可以長時間運行的重復脈沖。例如，假設降額最大運行 T_J = 130°C。現在，峰值重復漏極電流為：

方程式 12.

P e a k r e p e t i t i v e I_{D} (T_{C} = 110 ℃, t_{p} = 1 m s ： D = 50 %) = \sqrt{\frac{(\frac{130 ℃ - 110 ℃}{0.56 \times 0.8 ℃ / W})}{10.3 m Ω}} = 66 A
