摘要

大家熟知的汽車側后視鏡已從簡單的反射玻璃發展為高性能子系統。側后視鏡不僅可以為駕駛員提供后視信息，還可以提供盲區內車輛的信息。此外，側后視鏡還可以在超車車輛前照燈亮度過高時自動調光，通過加熱以去冰除霧，以及在車輛轉彎時發出信號來通知其他駕駛員。本應用簡報介紹了用于控制所有這些功能的要求和設計。

后視鏡模塊功能

在許多情況下，后視鏡功能可作為車門模塊的一部分進行管理。車門模塊還可以控制電動車窗、鎖和彈出式把手等選件。而在其他情況下，單獨的后視鏡模塊可管理后視鏡功能。本文接下來討論的設計側重于第二類情況。圖 1 展示了全功能汽車側后視鏡眾多功能中的一部分。

• 網絡連接控制
• 電動水平和垂直調節
• 電動折疊展開
• 加熱后視鏡面
• 電致變色調光
• 轉向信號
• 盲區警示指示燈
• 地面照明燈

德州儀器 (TI) 提供了可幫助設計人員實現所有這些功能的設計。下面各段介紹了各種子電路并推薦了用于實現方案的元件。

與電池系統和網絡的連接

要實現后視鏡功能，需要由車輛電源系統供電（通常為 12V 電源），并連接到車輛網絡（通常為 CAN 或 LIN）。在我們的設計中，系統基礎芯片 (SBC) TLIN1431-Q1 提供 LIN 收發器進行網絡連接，并提供一個穩壓器，將 12V 汽車電源電壓轉換為適用于微控制器 (MCU) 和模擬信號的 3.3V 電壓。該器件還包括看門狗功能，可監控 MCU 并在需要時提供復位。LM74700-Q1 智能二極管可保護模塊免受電池反向情況的影響。

控制功能

微控制器 (MCU) 調節和控制側后視鏡的功能。MCU 處理來自車輛網絡（通常為 LIN 或 CAN）的消息并控制電機、加熱器和 LED，以響應來自車輛駕駛員的網絡命令或按鈕操作。

MCU 監控每個功能的運行，并在檢測到任何故障（例如過載情況、過熱或電壓電源故障）時采取措施。我們的設計采用 MSPM0 Arm? Cortex?-M0+ 微控制器來管理所有側后視鏡功能。MSPM0G3507 MCU 中集成了一個 CAN 控制器，適用于車輛網絡為 CAN 的設計。對于通過 LIN 實現網絡連接的設計，MSPM0L1305 是一個不錯的選擇。除了典型的數字特性外，這些 MCU 還集成了有用的模擬元件，包括運算放大器和比較器。這簡化了傳感器輸入的信號調節和診斷等。

圖 1 典型側后視鏡的方框圖

電動水平和垂直調節

后視鏡位置的水平 (X) 和垂直 (Y) 調節通常使用小型有刷直流電機（典型電流小于 1A）來實現。在我們的設計中，DRV8906-Q1 的三個半橋驅動這兩個電機，允許在 X 軸或 Y 軸任一方向移動。如果需要脈寬調制來控制移動速度，DRV8906-Q1 還具有集成式 PWM 發生器，該發生器可由 MCU 通過串行外設接口 (SPI) 進行設置。

電動折疊或展開

在停車位空間狹窄的情況下，車身寬度至關重要。折疊式側后視鏡能夠?qū)④囕v兩側各縮減數英寸的寬度，進而避免車身在?？繒r與周邊障礙物刮擦導致?lián)p傷，并為駕乘人員進出提供更大空間。采用電動設計時，此功能通常通過有刷直流電機實現，需搭配簡單的全橋驅動并需要幾安培的電流。我們的設計采用 DRV8243-Q1 完全集成式電機驅動器，可驅動高達 12A 的電流。由于后視鏡折疊的移動范圍有限（通常約為 90 度），我們希望在后視鏡到達完全打開或完全關閉位置時，停止驅動。DRV8243-Q1 具有與電機電流成正比的輸出信號，因此我們可以確定電機電流在增加至達到失速點時的移動終點位置。我們還可以設置可調節的電流限值來確保電機扭矩不會導致電機堵轉。

加熱后視鏡面

后視鏡可能會被冰雪遮擋，因此許多側后視鏡的后表面內置了一個電阻加熱元件，使得駕駛員無需手動清理即可為后視鏡除霜。根據后視鏡的尺寸，加熱器可能需要幾安培的電流。我們的設計采用 TPS1HB08-Q1 高側開關為加熱器提供電流。該器件具有 8 毫歐的 R_DS(ON)，可驅動高達 10A 的電流?？烧{(diào)節電流限值和全面診斷功能可確?？煽窟\行。

電致變色調光

電致變色調光使后視鏡可根據需要改變反射率，從而減少眩光。未施加電壓時，電致變色涂層處于透明狀態，具有正常的反射率。施加電壓后，該涂層會變暗，從而減少反射光的量。涂層的電氣特性決定了其色彩轉變需要相對較大的電荷量，表面積越大的后視鏡需要的電流越大。通常，色調可以從完全透明到非常暗的連續范圍內變化，具體取決于施加的電壓。在我們的設計中，ALM2402-Q1 功率運算放大器用于提供所需的電流以及連續可變的電壓，以響應 MCU 的 DAC 輸出。

照明和指示燈

除了提供后視信息，側后視鏡還具有附加功能，用于向駕駛員和其他車輛提供信息。后視鏡外邊緣的轉向指示燈可使該信號的可見度高于傳統的前后轉向燈。盲區警示指示燈會在從后視鏡表面閃爍，提醒駕駛員注意周圍的交通情況。從后視鏡支架底部向下照射的地面照明燈可照亮車門附近的區域，協助駕駛員接近停好的車輛。其他照明可能包括前向聚光燈、行車燈或裝飾照明。我們的設計使用三個 DRV8906-Q1 通道為這些 LED 提供高側驅動。如果需要更多通道，我們還提供具有相同尺寸且多達 12 個通道的器件?？梢酝ㄟ^ SPI 接口設置片上 PWM 發生器，使每個通道實現所需的任何亮度級別。

實現示例

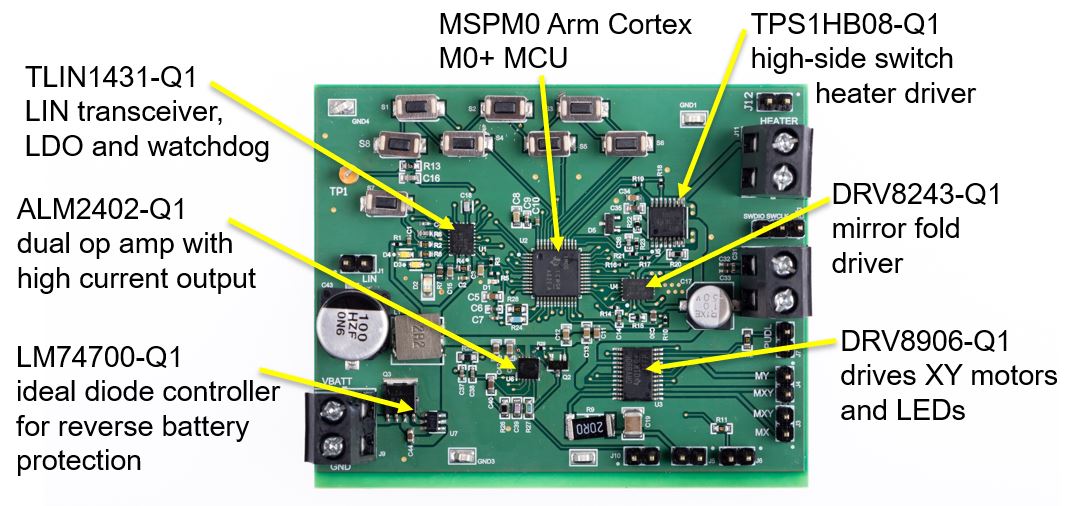

圖 2 展示了圖 1 中側后視鏡模塊方框圖的具體實現。該板包括所述的所有特性以及用于電路工作臺評估的按鈕、連接器和測試點。量產后視鏡模塊不需要這些額外的元件，電路板尺寸更小。

圖 2 側后視鏡模塊設計的實現示例

總結

汽車側后視鏡不斷發展，現可提供許多功能來提高駕駛員和乘客的安全性和便利性。德州儀器 (TI) 擁有具有這些功能的豐富的器件產品系列。通過我們的示例，設計人員能夠搶先了解和選擇用于側后視鏡應用的設計。
