ZHCADY0 March 2024 ISOM8610
1.1 OptoMOS 使用和注意事項
OptoMOS 可以很好地替代早期的隔離式開關選項。OptoMOS 結構緊湊，不會產生噪聲，可實現無顫振的干凈開關。但是，由于 LED 使用過程中的老化問題，導致 OptoMOS 的使用壽命受到限制。因此，需要使用更高的電流對正向 LED 進行偏置，用于補償 LED 壽命老化。如果在較高溫度下使用，這一因素將進一步加劇。如圖 1-2 所示，使用一年后，光學隔離開關內的光輸出在器件間減少約 10%。這將導致長期功耗升高，因為需要更高的初始偏置電流來補償這一衰減。
圖 1-2 在使用壽命內的 LED 降額（表征）
TI 的隔離式開關 (ISOMOS) 使用基于二氧化硅 (SiO2) 的隔離技術，跨越隔離柵進行電氣信號傳遞來進行通信，如圖 1-3 所示。由于所有電路都在器件中實現，因此電路不會發生相關老化，無需像傳統的基于 LED 的 OptoMOS 那樣對器件的使用壽命進行補償。這使設計更簡單、散熱效果更好，并能在系統壽命期內可靠工作。
| OptoMOS 開關 | ISOMOS 開關 | |
|---|---|---|
| 電介質 | 環氧樹脂 | 二氧化硅 |
| 信號傳遞方案 | 基于光 | 電氣 |
| 老化 | 部分（基于系統溫度和偏置電流） | 無 |
| 器件整個生命周期內的電流消耗 | 中高 | 低 |

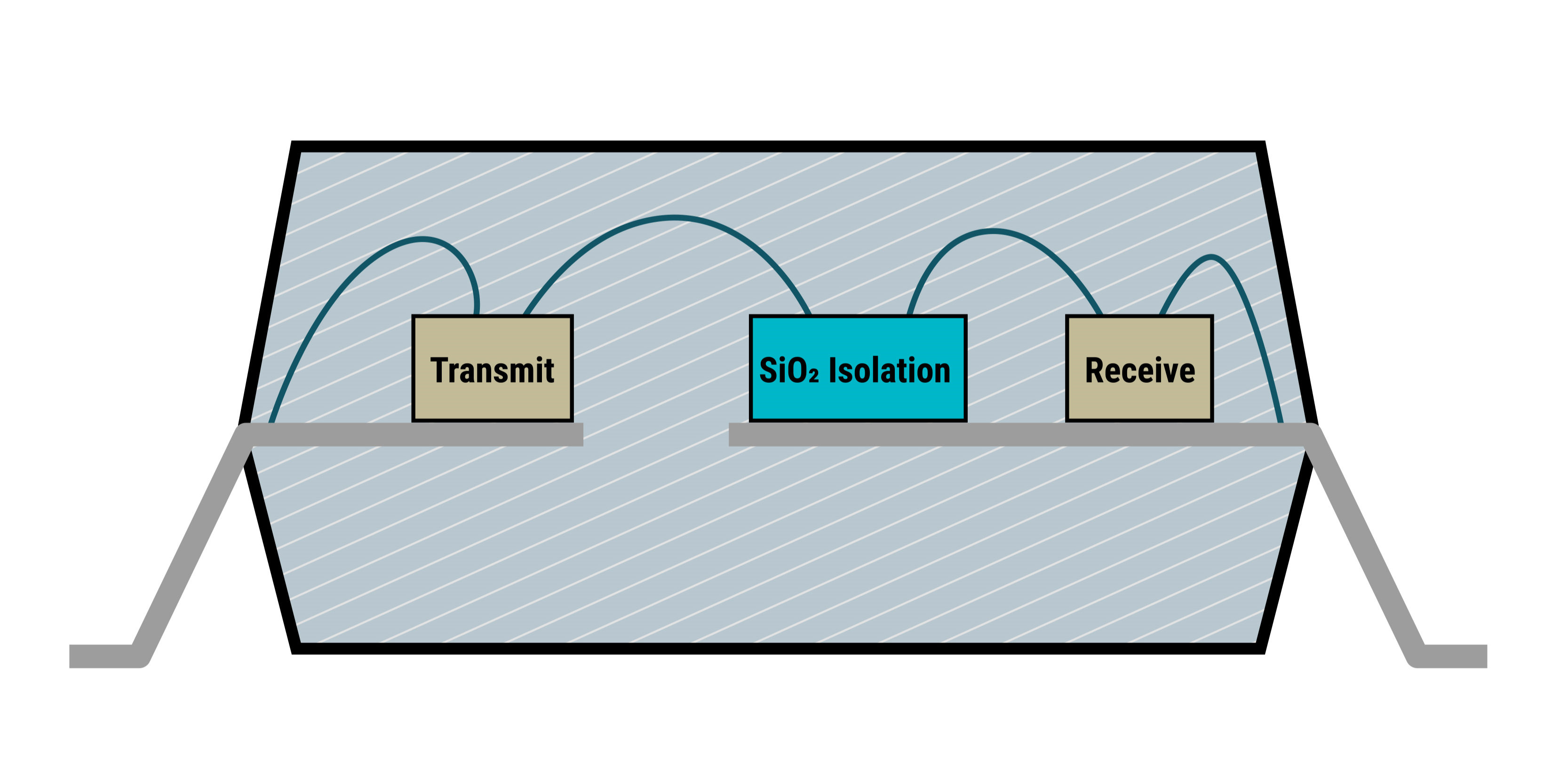

圖 1-3 光耦仿真器的橫截面
隔離式開關通常用于工業和汽車領域的各種應用，其中用戶可以根據控制信號安全地連接/斷開電路的一部分。下一節將討論 ISOM8610 在工廠自動化、樓宇自動化和入侵警報等不同終端設備中的一些關鍵應用。
