3 集成浪涌保護功能和 THVD14x9 系列器件

在基本了解了浪涌保護在 RS-485 總線上的工作原理后，設計人員需要提出的下一個問題是，是否有更好的方法來幫助簡化設計，同時維護受到良好保護的系統？幸好，有一種設計可解決此問題，這種設計在 RS-485 器件中集成了浪涌保護?？紤]到任何浪涌保護 RS-485 通信節點的核心是有一個 TVS 二極管，可在瞬態過壓事件期間幫助鉗制總線電壓，在 RS-485 器件的內部集成 TVS 二極管便是順理成章的事。TI 和 THVD14x9 系列器件旨在通過將簡單的保護設計集成到收發器封裝中來滿足這一需求。

取代分立式保護方案而改用集成式設計有兩個主要優勢。首先是便于設計 - 考慮到非浪涌保護 RS-485 器件沒有附加任何特定的浪涌額定值，保護網絡必須符合傳入浪涌的額定值，并尊重收發器上的電壓額定值，這就帶來了將浪涌波形轉換為收發器所見峰值電壓的設計難題。但是，TI 的 THVD14x9 系列中的器件等集成設計可以通過根據 IEC 61000-4-5 進行測試來幫助解決此問題，該標準可以標準化浪涌發生器以及浪涌波形的特性。

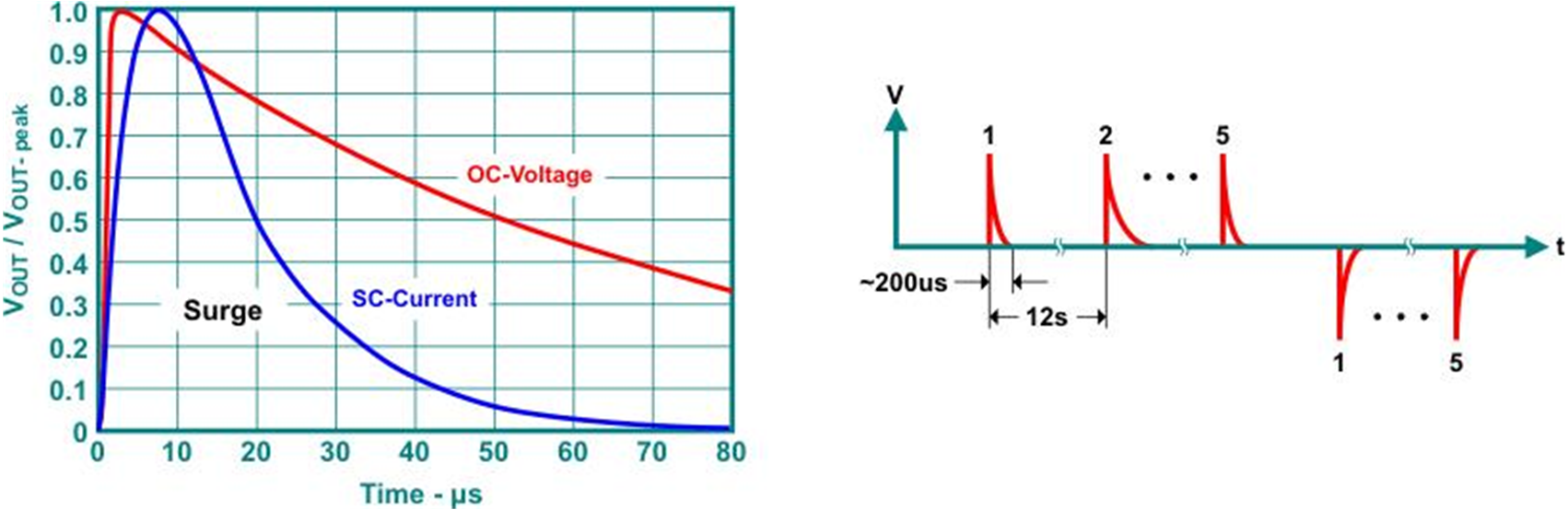

圖 3-2 展示了開路電壓和短路電流的標準化波形。圖 3-2 還展示了標準浪涌測試中的重復率。該標準是評估多種類型保護器件中的浪涌保護的一種很常見方法。在傳統的分立式實現方案中，收發器沒有額定的浪涌保護，這就給設計人員帶來了另一個必須確定的未知因素，但如果使用具有 IEC 61000 4-5 等級的集成浪涌器件，設計人員就能立即知道設備的額定浪涌等級。這方面的一個示例是 THVD1419，其 IEC 61000 4-5 額定值為 ±2.5kV。但在分立式實現方案中，如果二極管在額定浪涌電壓下鉗位過高，則二極管的保護等級未必會從 1:1 轉換為節點的保護等級。使用集成浪涌器件為收發器提供保護等級，可降低這種風險。

使用集成浪涌設計的下一個主要優勢是縮小尺寸。由于工藝和技術隨著時間的推移而不斷改進，RS-485 收發器以及保護二極管能適合業界通用的 8 引腳 SOIC 器件，該器件會占用大約 19.16mm^2 的布板空間。如果使用通用 RS-485 二極管實現采用標準 SOIC 封裝的分立式設計，則設計尺寸可能會增加約 50%。使用集成式設計時可以避免這種情況。即使需要 TBU 和 MOV 等更強大的保護，集成 TVS 二極管仍然可以縮小整體設計尺寸，即便在需要額外外部保護的系統中也是如此。

雖然使用集成浪涌有兩個主要優勢，但器件很明顯有一個缺點。缺點是使用集成式設計時缺乏靈活性。雖然使用集成式設計可以減少設計需要確定的未知因素，但它也限制了在實施系統時的設計選擇。THVD14x9 系列在很大程度上仍受制于標準 RS-485 限制，即更標準的共模范圍，THVD14x9 系列的共模范圍為 ±12V。這在許多系統中通?？梢越邮?，但對于接地電流較大或節點之間距離較遠的系統，±12V 共模范圍可能不足以在這些系統中實現正確通信。突出這一問題的另一個例子是防護等級 – 如果需要比提供的防護等級更高的防護等級，那么很可能有一種分立式實現方案可以滿足設計目標，這就使得為集成式設計支付溢價并非理想選擇。雖然這仍然表明，標準 RS-485 器件上的集成浪涌保護功能對更典型的應用非常有益，但它確實完全涵蓋了受保護 RS-485 的應用范圍。不過，TI 最新的浪涌保護 RS-485 產品 THVD24x9x 系列器件已經解決了其中一個問題。
