4 布局示例 — 采用 TMUX9832 BGA 封裝的交織輸入

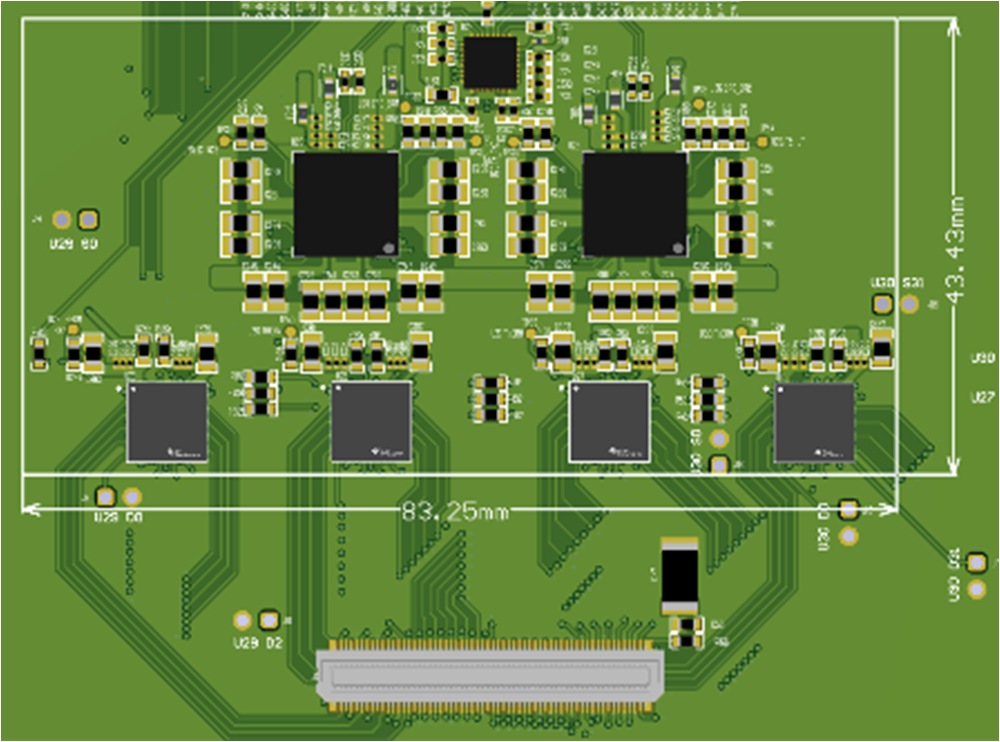

TMUX9832 有兩種封裝可選：7.5mm x 7.5mm BGA 封裝和 10mm × 10mm QFN 封裝。圖 4-1 展示了參考布局的一部分，其中使用兩個 TX7516 發送器和四個 TMUX9832 開關以交織輸入的形式實現 128 通道超聲波系統。由于接收器通常只需要約 -50dB 即可獲得良好的圖像質量，因此在布線時應注意在每條布線之間留出足夠的間隔以將串?dāng)_降到 -50dB 以下。16 層堆疊的設計確保每個信號都有一個相鄰的接地層來提供返回電流。接地過孔放置在信號更改參考平面的位置以降低 EMI。來自發送器的連接采用星形配置進行布線，并且在布線開頭附近有一個過孔。

可應要求提供上述參考布局的完整 PCB 布局文件。請聯系您的 TI 代表以申請并獲得該文件。
