ZHCAEB7 August 2024 OPA2354A-Q1 , OPA2607-Q1 , OPA2863-Q1 , OPA354A-Q1 , OPA4354-Q1 , OPA607-Q1 , TLV365-Q1
隨著汽車的電氣化水平迅速提高，更多先進系統被集成到車輛中。這些電氣化車輛包含敏感的 GaN 和 SiC 開關，易受過流情況影響。因此，有必要實施電流監測電路，此電路必須對峰值過流情況做出反應，在許多情況下需要在不到 1μs 的時間內執行關斷以防止開關損壞。圖 1 展示了如何使用基于高速放大器和比較器的電流分流監測電路以超短延遲時間滿足這一需求。
圖 1 典型電流檢測電路
圖 2 帶隔離功能的典型電流檢測電路什么是高速放大器以及為何使用它？
電路的傳播延遲因所選元件的不同而存在顯著差異。例如，如果直流/直流轉換器使用平均電流控制進行功率因數校正，則可以使用速度較慢的放大器。但是，如果需要檢測峰值電流，或者系統需要在不到 1μs 的時間內做出反應并關斷，則需要使用高帶寬放大器。在圖 3 中，峰值檢測和平均值檢測的電流波形疊加在了一起。之所以需要使用更高帶寬的放大器進行峰值檢測，是因?yàn)樗矐B(tài)電流尖峰發生得非?？?，在測量平均電流時，這些尖峰無法被檢測到。
圖 3 平均電流波形與峰值電流波形車載充電器、直流/直流轉換器和牽引逆變器的新型實施方案利用了氮化鎵和碳化硅開關帶來的更低功耗和更快開關頻率。許多 GaN 開關容易因幅度超過 54A 且持續時間短至 1μs 的電流尖峰而發生故障。圖 4 比較了 10MHz 和 50MHz 運算放大器的上升時間，表明高帶寬 50MHz 運算放大器將傳播延遲降低了 0.8μs。因此，有足夠的時間來檢測和響應過流情況。

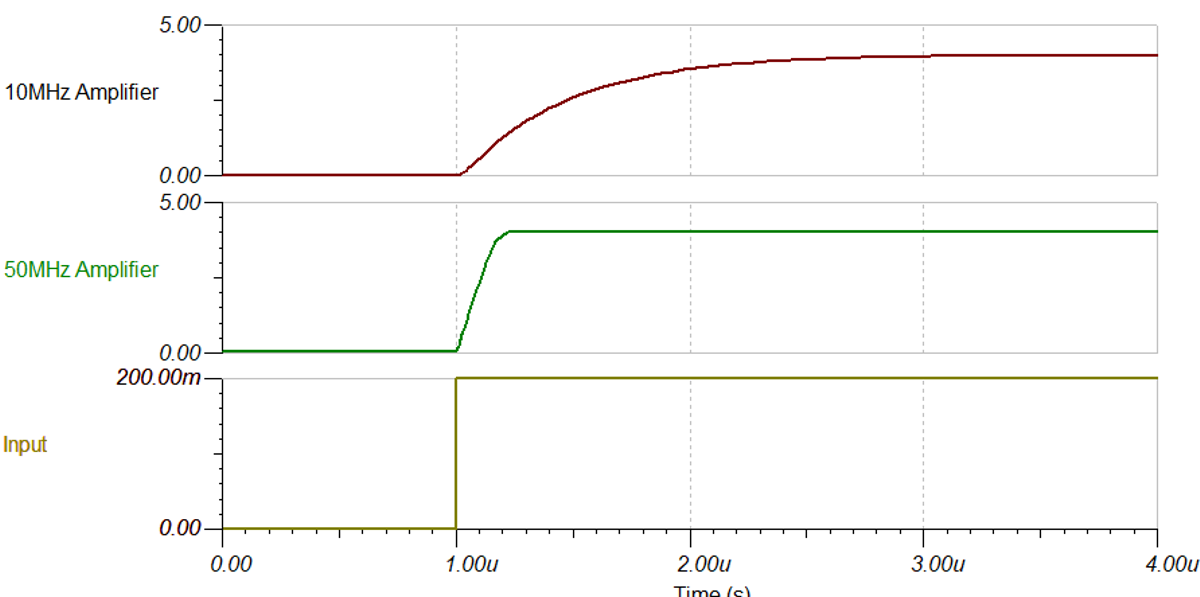

圖 4 10MHz 理想上升時間與 50MHz 理想上升時間為了在不到 1μs 的時間內實現檢測和關斷，應將總響應時間的 35% 分配給放大級。如果放大器需要 1V/V 的增益，則放大器所需的帶寬為 1MHz；但是，大多數基于分流器的電流監測電路都需要 50V/V 等級的增益，以降低分流電阻器的功耗。為了實現這一等級的增益，需要使用最低 50MHz 的放大器，如方程式 1 所示。
??????[1] 0.35 是用于近似計算帶寬的常數值。
???????這個值與電容器從 10% 充電到 90% 所需的時間有關。
???????有關更多詳細信息，請參閱運算放大器壓擺率 - TI 高精度實驗室 視頻。
德州儀器 (TI) 提供各種放大器以滿足不同的系統要求。圖 5 展示了幾款放大器隨帶寬增加的上升時間變化圖，表 1 為上升時間比較表。
圖 5 多款 TI 放大器的上升時間| 器件 | 增益帶寬 | 上升時間變化 |
|---|---|---|
TLV9061 | 10MHz | 2000ns |
OPA320 | 20MHz | 1100ns |
OPA835 | 30MHz | 715ns |
TLV365 | 50MHz | 475ns |
OPA354 | 100MHz | 225ns |
OPA355 | 200MHz | 150ns |
一些設計人員選擇級聯兩個或更多個具有不同放大級的低帶寬放大器，以較低的成本實現相同的放大效果。使用多個低帶寬放大器會增加額外的傳播延遲，并且需要在電路板上留出更多空間。過去，高帶寬放大器被視為更昂貴的備選產品；然而，憑借 TI 先進的制造能力，這些新款器件的價格更具競爭力，與使用多個低帶寬放大器相當。
單分流器與多分流器電流檢測
另一種減小布板空間并有可能降低成本的方法是在系統中采用單個分流器，而不是多個分流器。如果系統中會進行多次平均電流測量，利用更高帶寬的放大器并將這些測量過程連接起來可以減少所需的放大器數量。然而，在某些情況下需要采用多分流器配置。例如，如果需要測量三相牽引逆變器中的各個電流相位，則可以采用多個高帶寬放大器來更快測量峰值電流。圖 6 和圖 7 展示了單分流器牽引逆變器和多分流器牽引逆變器的典型設置。
圖 6 單分流器實施方案：三個相位連接在一起
圖 7 多分流器實施方案：?jiǎn)为?dú)測量每個相電流結語
隨著電氣化汽車系統中采用更高效的 GaN 和 SiC 開關，在不到 1μs 的時間內檢測和響應汽車中的過流情況變得越來越重要。在設計系統時，選擇合適的放大器有助于節省布板空間和成本并減少延遲時間。請查看 TI 廣泛的汽車級高速放大器產品系列，其中有多種帶寬和精度可供選擇。
| 器件 | 通道計數 | 電源電壓范圍 (V) | 增益帶寬積 (MHz) | 壓擺率 (V/μs) | 最小穩定增益 (V/V) |
|---|---|---|---|---|---|
| TLV365-Q1 | 1 | 2.2–5.5 | 50 | 27 | 1 |
| OPA607-Q1 | 1 | 2.2–5.5 | 50 | 24 | > 6 |
| OPA2607-Q1 | 2 | 2.2–5.5 | 50 | 24 | > 6 |
| OPA354A-Q1 | 1 | 2.2–5.5 | 100 | 150 | 1 |
| OPA2354A-Q1 | 2 | 2.2–5.5 | 100 | 150 | 1 |
| OPA4354-Q1 | 4 | 2.2–5.5 | 100 | 150 | 1 |
| OPA2863-Q1 | 2 | 2.7–12.6 | 50 | 105 | 1 |
