2.2.2 案例 4：帶 IFC 快速充電但不帶 RNR/SS 的精密電壓基準
如果 圖 2-1 描述的是 LDO 架構，且快速充電電路僅使用 IFC（即 RNR/SS 暫時斷開），則在 t < tCO 時，方程式 5 可以改寫為方程式 17。使用方程式 11 至方程式 15 和方程式 17 至方程式 20 計算這些 LDO 穩(wěn)壓器的開通時間。
當 t ≤ tCO 時，使用方程式 17 和方程式 18 計算 VFB(t) 和 VTOP(t)。
當 t > tCO 時，使用方程式 13、方程式 15、方程式 19 和 方程式 20 計算 VFB(t) 和 VTOP(t)。
方程式 17.
方程式 18.
方程式 19.
方程式 20.

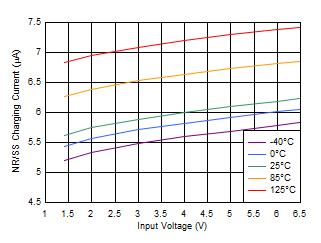

TPS7A84A 使用精密電壓基準、低通 NR 濾波器、外部 CFF 電容器（位于 RTOP 上），并包含恒流快速充電電路。TPS7A84A 數(shù)據表中的 圖 2-16 描述了快速充電電流與輸入電壓和溫度的關系。VCO 為 VREF 的 97%。CNR/SS 電容器的額定電壓為 50V，有效電容幾乎恒定為 9.6nF。這些測量結果均使用了 EVM。
| 根據 TPS7A84A 數(shù)據表 | VBIAS = 0V |
| TPS7A84A EVM | VOUT = 2.4V |
