6 以太網 PHY 分析

本節介紹一些基本的以太網 PHY 調試步驟，旨在確保 PHY 已初始化并正確運行。

要檢查的第一個區域是以太網 PHY 的電源和時鐘輸出信號。如果可能，請查閱以太網 PHY 供應商的故障排除指南。例如，TI DP83869 以太網 PHY 的故障排除指南演示了如何對 DP83869 PHY 進行基本評估。

出于討論目的，這里以 DP83869 故障排除指南 作為以太網 PHY 電壓和時鐘基本調試的示例。

以太網 PHY 上有一些外設引腳需要密切關注。參考故障排除指南的外設引腳檢查 部分有這些引腳的具體說明。參考故障排除指南中還提供了更多詳細信息。

• 電源
  • 確認每個電壓軌位于制造商以太網 PHY 數據表指定的容差范圍內
• 探測 XI 時鐘
  • 輸入時鐘是 PHY 正常運行的必要條件
  • 確認信號存在且滿足 PHY 的規格
• 探測 RESET_N 信號
  • 確認 PHY 未保持在復位狀態
• 在初始化期間探測配置 (Strap) 引腳
  • PHY 通過這種方式查找配置
    • 示例：配置之一是 MDIO 總線上的 PHY 地址
  • 故障排除指南推薦了應遵循的特定調試技術
  • 另請參閱 TI E2E? 常見問題解答：如何確認以太網 PHY 配置 (Strap)
• 探測串行管理接口信號（MDC、MDIO）
  • 參考 PHY 數據表中的預期電阻容差和信號完整性要求
  • 如果可以通過 ethtool 實用程序（例如 ethtool eth0）訪問 PHY 寄存器，則無需執行此步驟

如果已驗證外設引腳正確并且 MDIO 總線正確發送信號，但是未與 PHY 進行通信，那么下一個調試步驟是檢查 MDIO 驅動程序和所選的 PHY 驅動程序。節 5介紹了對 MDIO 驅動程序和通信的分析。在如何集成 Linux 驅動程序 應用手冊的 dmesg | grep -i mdio 部分提供了一個額外的參考，其中介紹了一個 MDIO 交互示例。

處于 RGMII 模式時，請?zhí)貏e注意 MAC - PHY 接口。這里的關鍵調試元素是從 PHY 到 MAC 的 RX 時鐘需要相對于 RX 數據延遲。如果該時序不正確，則會導致以太網幀的接收出現問題。諸如丟幀或 RX CRC 錯誤等錯誤將在 MAC 層被測量到。在 RGMII 接口模式下運行時，TI 基于 Arm? 的處理器 MAC 會自動對 TX 時鐘施加相對于 TX 數據的 2ns 延遲。另一個注意事項是電路板布局布線以及時鐘和數據線布線長度對于定義正確的時鐘延遲至關重要。高速接口布局指南 應用手冊提供了有關高速布局重要性的信息。

電路板 DTS 定義了由 PHY 驅動程序使用的 RX 時鐘延遲信息。有關如何配置 RX 時鐘延遲的示例，請參閱如何集成 Linux 驅動程序 應用手冊。

以下代碼片段是關于如何配置 RX 時鐘延遲的 DTS 示例。

(Linux Source tree directory) arch/arm64/boot/dts/ti/k3-am62x-sk-common.dtsi (a portion from this file)

#include <dt-bindings/net/ti-dp83867.h> <-- Has the macro defines used in the phy node

cpsw3g_phy0: ethernet-phy@0 {
bootph-all;
	reg = <0>;
	ti,rx-internal-delay = <DP83867_RGMIIDCTL_2_00_NS>; <-- rx clock delay
	ti,fifo-depth = <DP83867_PHYCR_FIFO_DEPTH_4_B_NIB>;
	ti,min-output-impedance;
};

此處所需的 RX 時鐘延遲的示例參考了 DP83869 以太網 PHY 數據表，其中定義了必要的 RX 時鐘延遲。

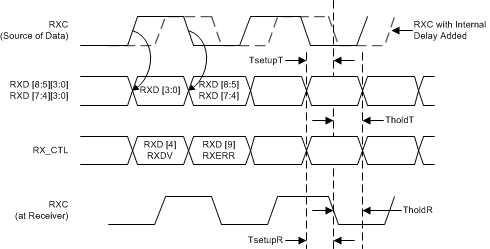

圖 6-1 RGMII 接收多路復用和時序圖

章節摘要：

如何驗證以太網 PHY 是否在運行

• 驗證外設引腳是否按預期工作，以及是否在 PHY 數據表和 PHY 故障排除指南（如果存在）規定的容差范圍內。
• 確認 MDIO 驅動程序已初始化且沒有錯誤，并且已在 Linux 控制臺日志中識別出所有預期的 PHY。
• 如果 PHY 接口為 RGMII，請檢查 RX 時鐘是否根據電路板布局布線延遲，并驗證在電路板 DTS 文件中是否正確配置了 RX 時鐘延遲。
