ZHCAEL9A October 2024 – April 2025 AFE7728D , AFE7768D , AFE7769D
簡介
本應用簡報介紹了 AFE77xxD 收發器在與 GTRB267008FC 功率放大器 (PA) 結合使用時的數字預失真 (DPD) 結果。首先，簡要概述了 DPD 的測試設置和收發器配置，然后介紹了三個不同用例的相鄰信道泄漏比 (ACLR) 測試結果。
AFE77xxD 是一款高性能、多通道收發器，集成了以下各部分：
- 四條直接上變頻發送器鏈
- 四條直接下變頻接收器鏈
- 兩條寬帶射頻采樣數字化輔助鏈（反饋路徑）
- 用于 PA 線性化的低功耗數字預失真 (DPD) 引擎
GTRB267008FC PA 是一款氮化鎵 (GaN) 器件，廣泛應用于無線基礎設施、通信設備和宏蜂窩。
測試條件和設置
圖 1 測試設置的方框圖本報告中發布的測量是使用 TI 的測試設置針對單個 PA 進行的，如圖 1所示。由于器件間的差異，DPD 線性化可能會略有不同。PA 供應商會發布具有增強效率和線性性能的其他版本的同一 EVM。根據 DPD 配置的不同，客戶可以使用不同的元件來進一步滿足最終應用的要求。請?jiān)u估元件選型，以便重現此 DPD 報告中呈現的結果。
| 參數 | 詳細信息 |
|---|---|
| 前置驅動器放大器和增益塊的增益 | 61dB |
| 測試的瞬時帶寬 (IBW) | 20MHz、100MHz、160MHz |
| 關鍵屬性 | 值(1) |
|---|---|
| 功率放大器 | GTRB267008FC |
| 工作頻率范圍 | 2496MHz 至 2690MHz |
| 額定輸出功率 | 49.3dBm |
| PA 類型 | GaN |
| 增益 | 14.7dB |
| 效率 | 53% |
| 電源電壓 | 48VDS |
AFE77xxD 器件通過 TI 的 Latte 軟件進行配置，這有助于將 AFE 集成到系統或終端設備中，以便實現個性化的收發器設置?？蛻艨蓪?duì) AFE 配置進行適度控制，具體取決于基于多個參數（例如 PA 類型、頻率范圍、PA 增益和帶寬）的給定用例。可在不更改系統硬件的情況下靈活調整這些參數，從而進一步簡化系統集成過程。
5G 新無線電 (NR) 是無線通信中的標準信號，在本報告中用于以下測試。
測試案例 1
| 參數(1) | 值 |
|---|---|
| TX 接口速率 | 61.44MSPS |
| DPD 速率 | 122.88MSPS |

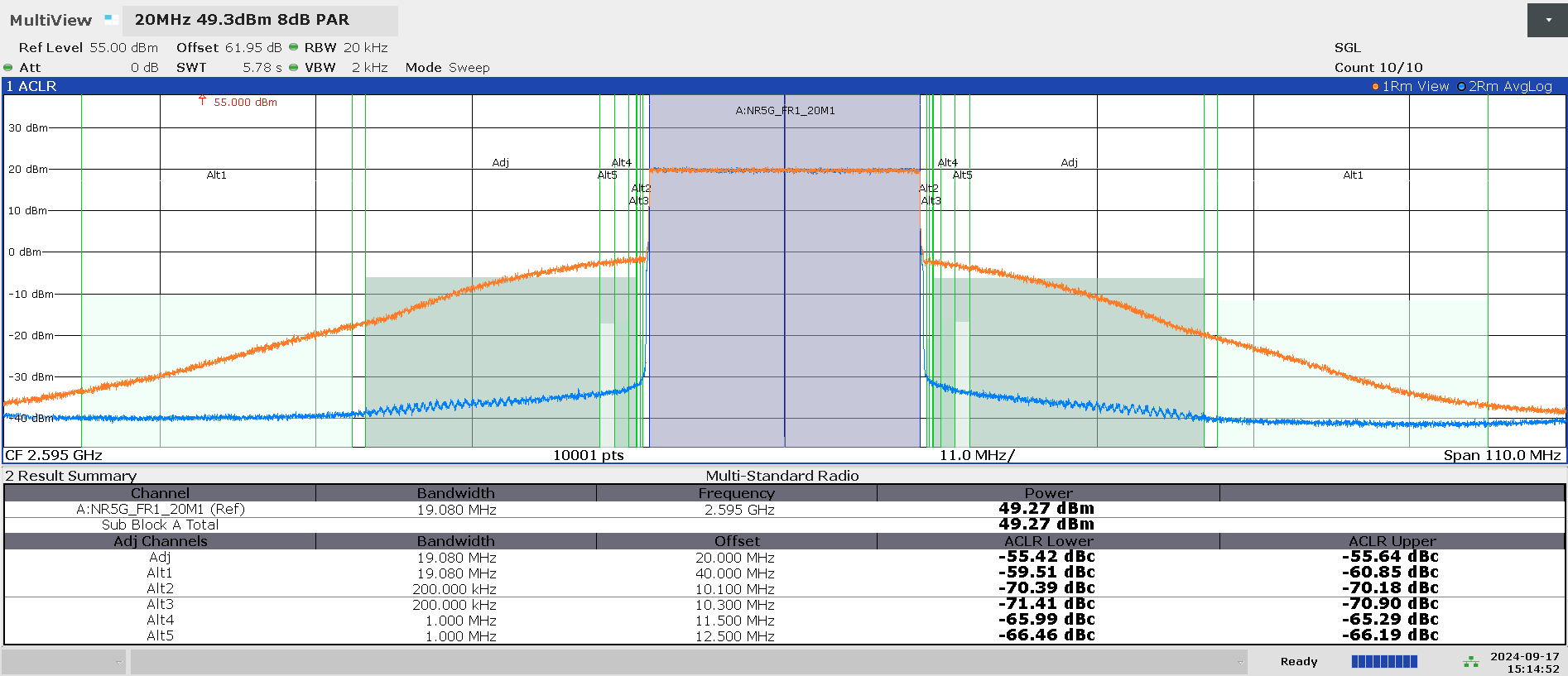

圖 2 案例 1：?jiǎn)⒂?DPD 之前（橙色）和之后（藍色）的 ACLR 圖| 參數 | PA 輸出功率 | 相鄰功率下限 | 相鄰功率上限 | 交替功率下限 | 交替功率上限 | PA 效率 |
|---|---|---|---|---|---|---|
| 不具有 DPD | 49.3dBm | –25.7dBc | –27dBc | –43.4dBc | –46.8dBc | 不適用 |
| 具有 DPD | 49.3dBm | –55.4dBc | –55.6dBc | –59.5dBc | –60.8dBc | 52.8% |
測試案例 2
| 參數(1) | 值 |
|---|---|
| TX 接口速率 | 122.88MSPS |
| DPD 速率 | 368.64MSPS |

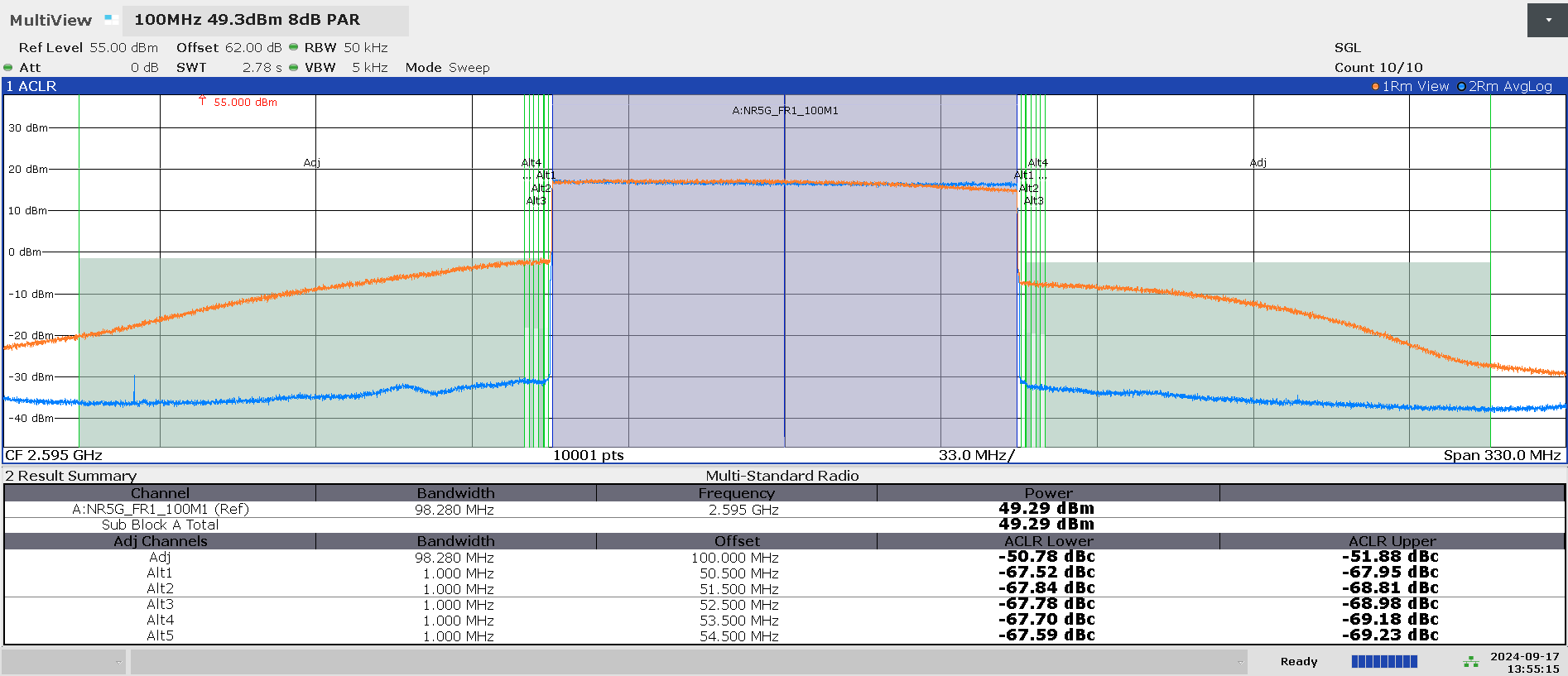

圖 3 案例 2：?jiǎn)⒂?DPD 之前（橙色）和之后（藍色）的 ACLR 圖| 參數 | PA 輸出功率 | 相鄰功率下限 | 相鄰功率上限 | PA 效率 |
|---|---|---|---|---|
| 不具有 DPD | 49.3dBm | –23.9dBc | –28.8dBc | 不適用 |
| 具有 DPD | 49.3dBm | –50.8dBc | –51.9dBc | 53% |
測試案例 3
| 參數(1) | 值 |
|---|---|
| TX 接口速率 | 245.76MSPS |
| DPD 速率 | 737.28MSPS |

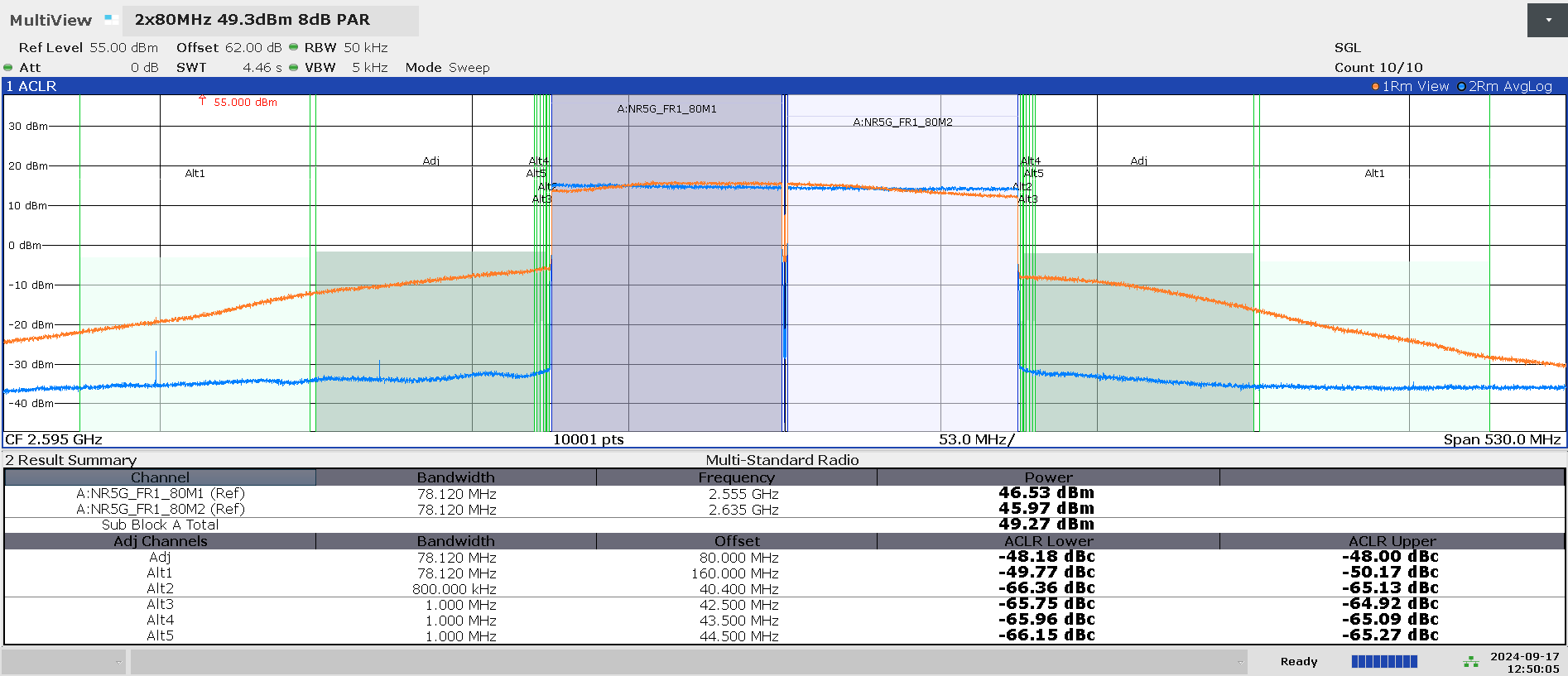

圖 4 案例 3：?jiǎn)⒂?DPD 之前（橙色）和之后（藍色）的 ACLR 圖| 參數 | PA 輸出功率 | 相鄰功率下限 | 相鄰功率上限 | 交替功率下限 | 交替功率上限 | PA 效率 |
|---|---|---|---|---|---|---|
| 不具有 DPD | 49.3dBm | –23.8dBc | –24.5dBc | –31.7dBc | –35.5dBc | 不適用 |
| 具有 DPD | 49.3dBm | –48.2dBc | –48dBc | –49.8dBc | –50.2dBc | 53% |
總結
表 9 匯總了測試條件，表 10 匯總了案例結果。
| 測試 | 中心頻率 | 信號帶寬 | 電源 | PAR | VDS |
|---|---|---|---|---|---|
| 案例 1 | 2595MHz | 20MHz | 49.3dBm | 8dB | 48V |
| 案例 2 | 2595MHz | 100MHz | 49.3dBm | 8dB | 48V |
| 案例 3 | 2595MHz | 2×80MHz | 49.3dBm | 8dB | 48V |
| 測試 | PA 輸出功率 | 相鄰功率下限 | 相鄰功率上限 | 交替功率下限 | 交替功率上限 | PA 效率 |
|---|---|---|---|---|---|---|
| 案例 1 | 49.3dBm | –55.4dBc | –55.6dBc | –59.5dBc | –60.8dBc | 52.8% |
| 案例 2 | 49.3dBm | –50.8dBc | –51.9dBc | 不適用 | 不適用 | 53% |
| 案例 3 | 49.3dBm | –48.2dBc | –48dBc | –49.8dBc | –50.2dBc | 53% |
總之，AFE77xxD 通過獨特的 DPD 算法改善了 GTRB267008FC PA 的線性化能力，并且與不使用 DPD 功能的 TX 配置設計相比，降低了功耗。有關包含其他測試案例的完整報告，請在此處申請?jiān)L問 AFE77xxD OneRelease 文件夾。
