在以下示例中，假設 EEPROM 的初始狀態是低區和高區都具有相同的補丁捆綁包。PD 控制器從低區進行引導。圖 2-6 展示了針對該初始條件的 EEPROM 存儲器映射。

當主機必須更新 PD 控制器用于引導的補丁捆綁包時，首先會擦除高區指針，這樣一來，如果在將新的補丁捆綁包寫入高區時出現中斷，可以保證 PD 控制器不會嘗試加載這個補丁捆綁包。具體而言，會執行圖 2-3 中的 UpdateRegionOfEeprom(1) 函數的步驟 1，圖 2-7 展示了成功擦除高區指針后的存儲器映射。如果在此狀態下引導，則會從低區加載補丁捆綁包（版本 1）。

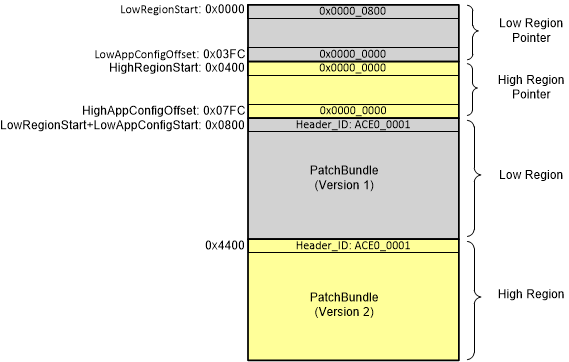

接下來，主機將新的補丁捆綁包（版本 2）寫入高區。具體而言，會執行圖 2-3 中的 UpdateRegionOfEeprom(1) 函數的步驟 2，圖 2-8 展示了執行此步驟后的存儲器映射。請注意，如果 PD 控制器使用此狀態下的 EEPROM 進行引導，則仍會從低區加載補丁捆綁包（版本 1）。

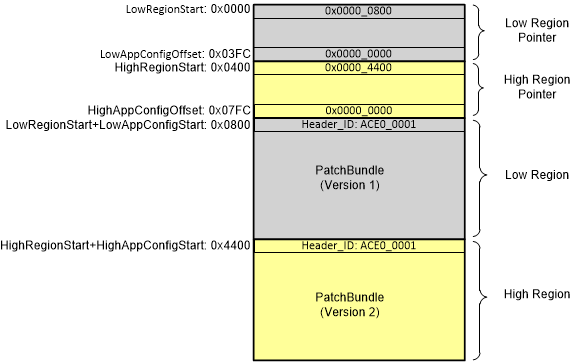

接下來，主機使用 FLvy 命令驗證 EEPROM 高區的內容。如果成功，則主機將 0x4400 寫入到地址為 0x0400 的 HighRegionStart。此過程發生于圖 2-3 中的 UpdateRegionOfEeprom(1) 的步驟 3，圖 2-9 展示了執行此步驟后的存儲器映射。如果 PD 控制器使用此狀態下的 EEPROM 進行重新啟動，則仍會先嘗試從低區進行引導。

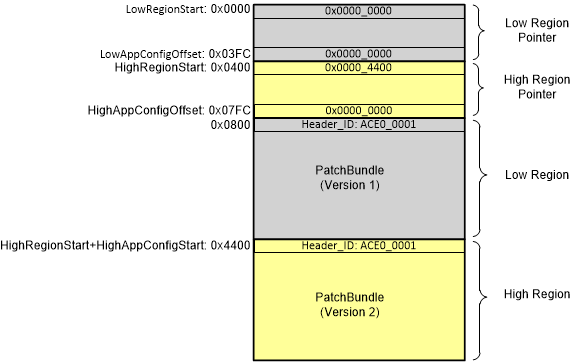

最后一步是擦除 LowRegionStart 值，以便 PD 控制器從高區引導。主機可以使用圖 2-3 中所示的 UpdateRegionOfEeprom(1) 步驟 4 中提到的 WriteRegionPointer() 功能。圖 2-10 展示了步驟 4 完成后的存儲器映射。因為 LowRegionStart 現在為 0，所以低區的內容對 PD 控制器的引導方式?jīng)]有影響。

下次主機須更新 EEPROM 映像時，它會執行 UpdateRegionOfEeprom(0)，該過程以類似的方式進行。主機可以選擇使用剛剛寫入高區的相同新補丁捆綁包立即執行 UpdateRegionOfEeprom(0)。
