1 引言

隨著超聲波系統中成像技術的不斷發展，人們?cè)絹?lái)越需要在超聲波探頭中安裝更多的傳感器元件以及 HV 開關，同時保持相同的外形尺寸。這種需求推動了具有高通道密度的開關的開發，這些開關需能夠緊湊地布置在 PCB 上并且支持輕松操作。

為更好地了解該用例，我們看一下高壓多路復用器和開關如何融入當今的超聲波系統。在這種情況下，多路復用器負責將發送和接收電路連接到傳感器。依次激活多路復用器的通道以驅動探頭元件的順序部分。每個多路復用器通道將發送器的 ±100V 脈沖傳遞給每個壓電式元件。當一個元件隨后接收到來自成像主體的返回信號時，多路復用器還會將這個信號傳遞回接收器電路，用于放大、數字轉換、處理和顯示。

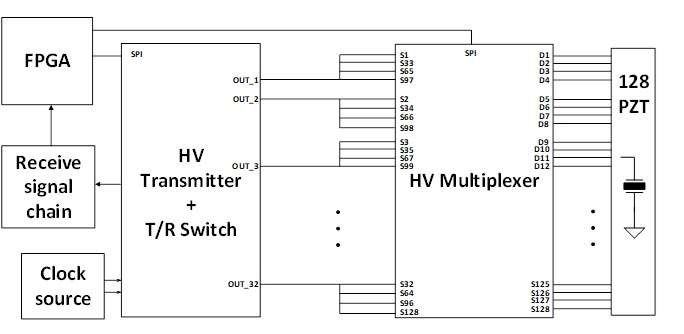

圖 1-1 128 通道超聲波系統的典型方框圖

對于此應用，TI 建議使用 TMUX9832 器件，該器件是超出電源電壓的新款 1:1 32 通道開關。
