ZHCAEP0A November 2024 – January 2025 TMUX9832
4 設計尺寸
如前所述，TMUX9832 提供高通道密度，同時保持性能質量。2 個 TMUX9832 組合在一起的尺寸仍僅是替代產品 A 尺寸的一半，幾乎與替代產品 B 尺寸相當。此外，TMUX9832 提供了直通式引腳排列，支持輕松將多個器件連接在一起，從而進行具有更高通道數的設計。

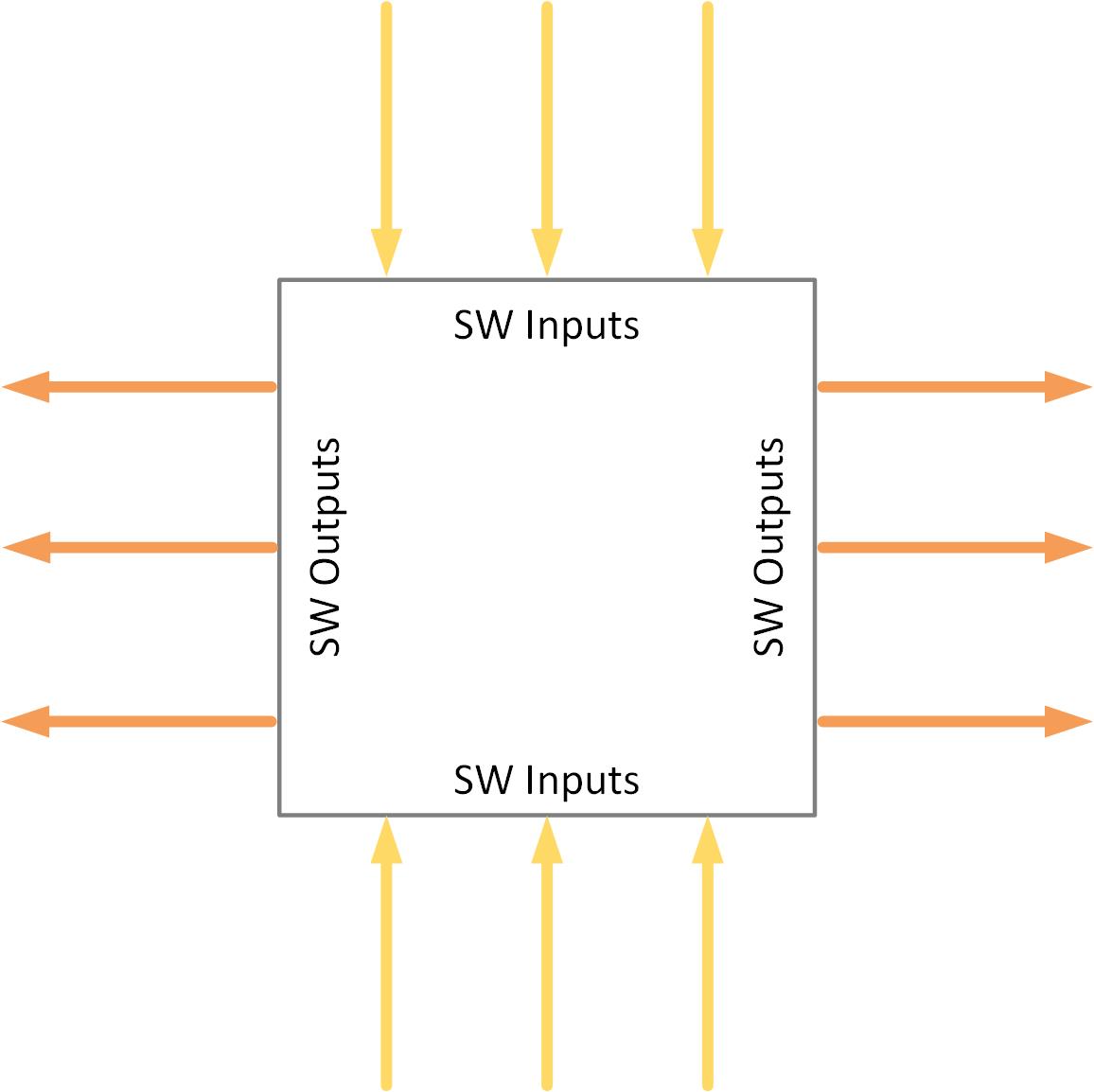

圖 4-1 TMUX9832 引腳排列表 4-1 是所有三款器件的示例布局。

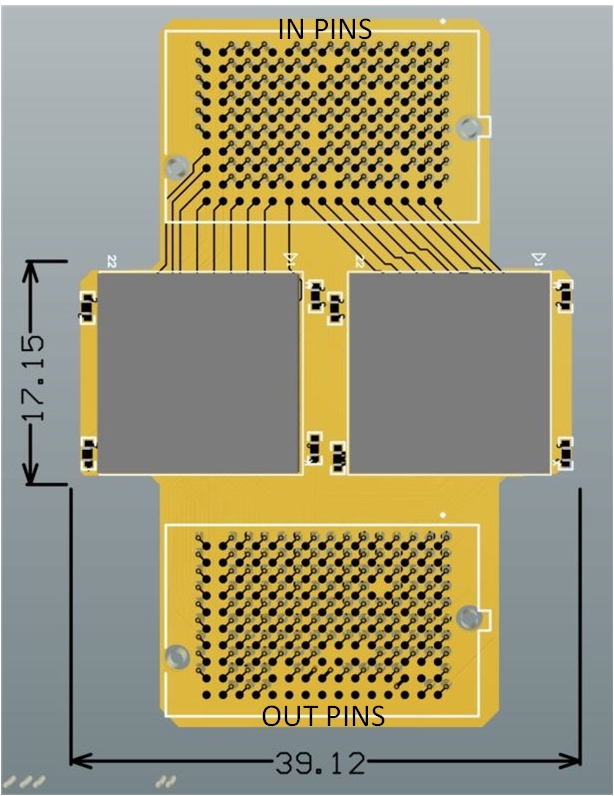

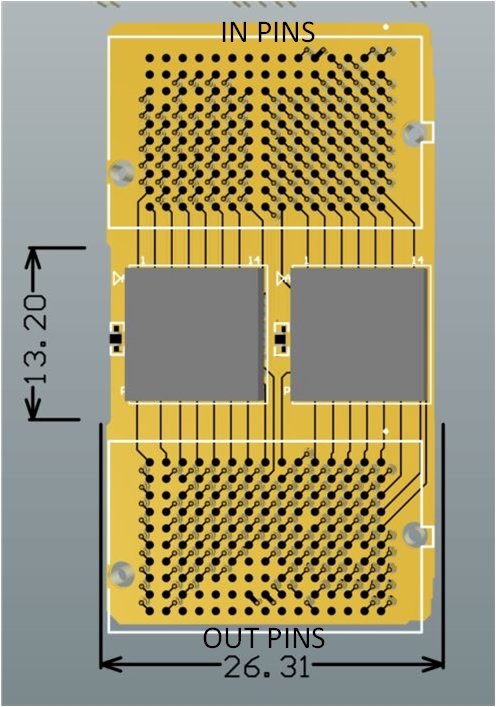

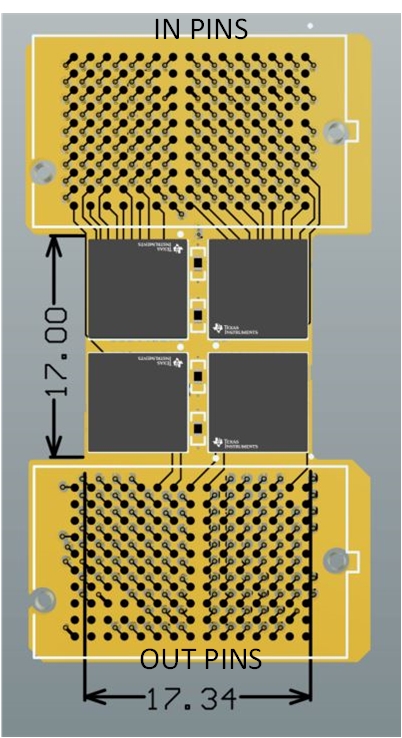

表 4-1 三種設計的布局
| 4 x TMUX9832 | 2 個替代器件 A | 2 個替代器件 B |
|---|---|---|
 |  |  |
四個 TMUX9832 IC 占用的面積幾乎是兩個替代器件 A 占用面積的一半。
至于替代器件 B，即使器件尺寸與 TMUX9832 相當，但由于 TMUX9832 采用直通式布局，總設計尺寸會更小。此外，在導通電阻和開關電容值方面，TMUX9832 也優于替代器件 B。
為了輕松比較三種設計的性能，我們可以將品質因數 (FOM) 定義為：
方程式 1.
更高的 FOM 意味著能夠以更小的尺寸實現更好的性能。
表 4-2 總結了用于 128 通道超聲波應用的三款器件的總設計尺寸、封裝效率和通道密度：
表 4-2 三種設計的比較
| TMUX9832 | 2 個替代器件 A | 2 個替代器件 B | |
|---|---|---|---|
| 通道數量 | 32 | 64 | 64 |
| 使用的器件數量 | 4 | 2 | 2 |
| 1 個器件封裝尺寸 | 56.25mm2 | 225mm2 | 100mm2 |
| 封裝總面積 | 1.76mm2/通道 | 3.52mm2/通道 | 1.56mm2/通道 |
| 總 PCB 面積 | 2.3mm2/通道 | 5.24mm2/通道 | 2.72mm2/通道 |
| 品質因數 | 2.15 | 0.70 | 0.46 |
