ZHCAEP1A October 2024 – December 2024 AMC0380D-Q1 , AMC0381D-Q1 , AMC0386-Q1
2.1 節省空間

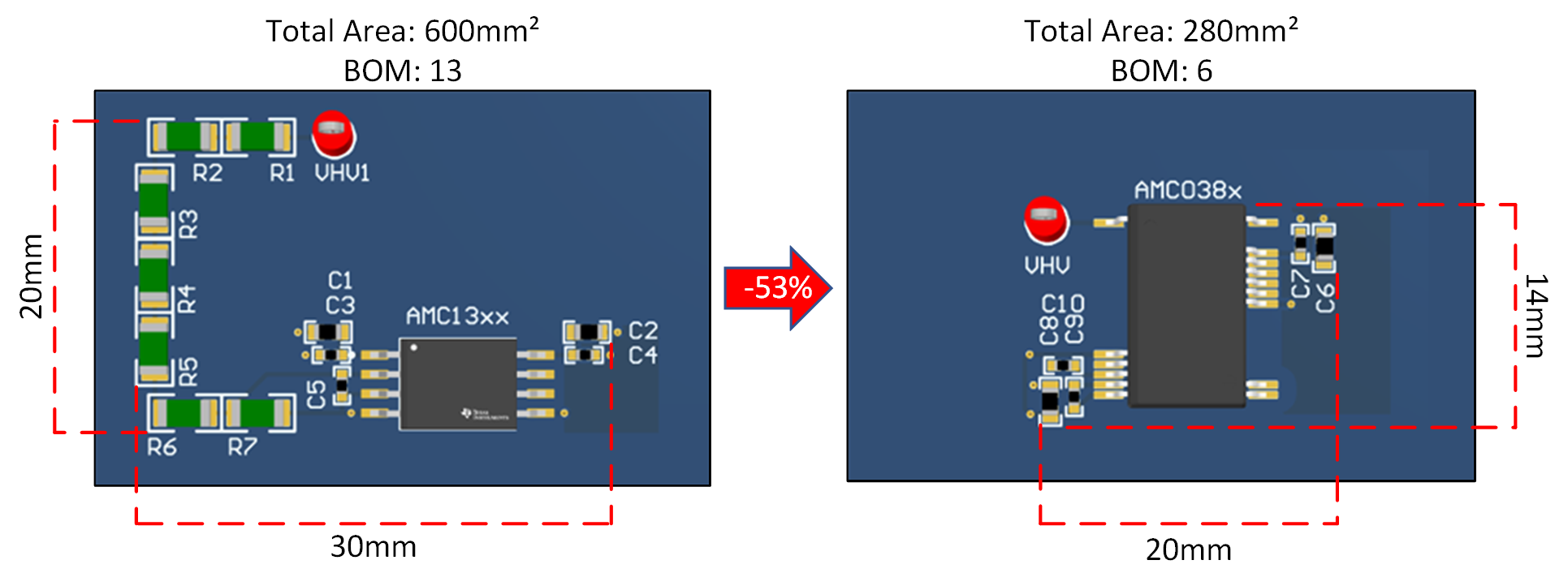

圖 2-1 節省布板空間電流分立式高壓電阻會占用 PCB 上的大部分空間。通常，單個電阻的壓降受限于制造商，由于板級可靠性問題，客戶傾向于選擇尺寸較小的電阻。因此，系統可能需要多達 15 個高壓電阻來降低電壓并維持系統的隔離額定值。相比之下，AMC038x 產品系列將高壓電阻集成到器件中，相當于使設計更簡單、更小巧。這在高壓輸入和下一個最近的引腳之間提供了 8mm 爬電距離和間隙距離。如圖 2-1 所示，設計尺寸減小了 50% 以上，并大大減少了 BOM 數量。
