3 該請求模式是什么？

請求模式有助于獲得無干擾的系統參考輸出 (SYS0-SYS3)。SYS0-SYS3 支持不同的輸出模式，如 表 3-1 所示。

對于本應用手冊波形，使用了 LMX1205 多點電路板，其中存在 3 個器件，即 primary，兩個 secondary（secondary1 和 secondary2）。下面的 圖 3-1 顯示了多點電路板的頂層布置。

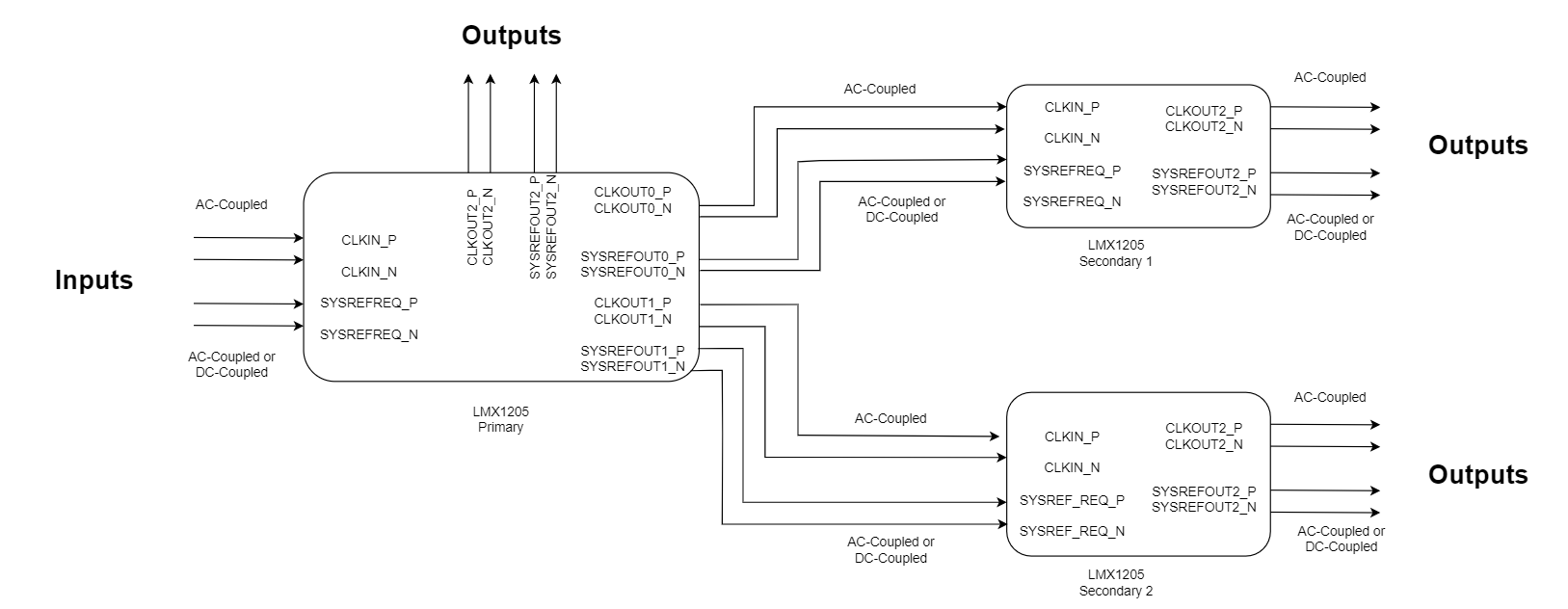

圖 3-1 多個 LMX1205 配置

表 3-2 總結了用于在多點電路板上獲取波形的配置。secondary1 和 secondary2 器件具有相同的配置。引腳的命名依據 LMX1205 低噪聲、高頻 JESD 緩沖器/倍頻器/分頻器，數據表。

圖 3-2 中所示的流程圖，其中突出顯示了當 secondary1 器件（由主器件的 CH0 輸出驅動）應為確定性時要執行的步驟序列。與 Secondary2 器件的情況相同，但主器件輸出的不同通道 (CH1) 驅動輸入引腳。

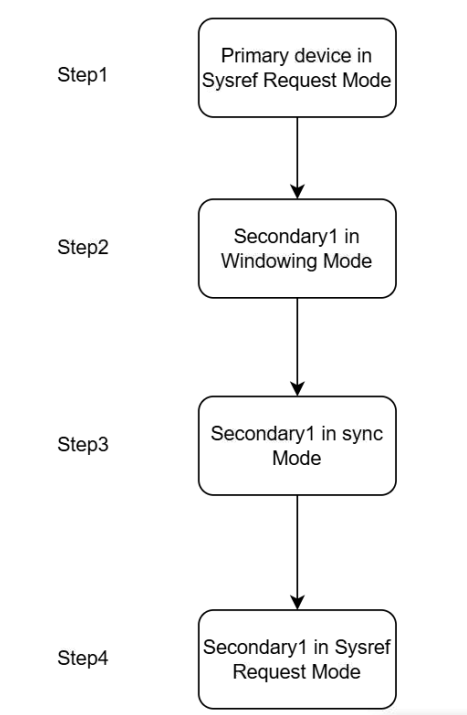

圖 3-2 LMX1205 多點電路板上的事件序列

假設需要設置 secondary1 和 secondary2 器件，使其始終是確定性的。在 圖 3-2 中的步驟 1，中加載 tics pro 詳細信息（請參閱附錄步驟 1），使主器件處于系統參考請求模式。主 SYSREFOUT0/1_P/N 的輸出驅動 secondary 1 和 2 的 SYSREFREQ_P/N 輸入引腳，需要將相應的輸入設置寫入該特定器件。表 3-3 總結了不同的端接配置。

多點電路板擁有所討論的 3 個器件。存在板載多路復用器，根據選擇線路，一次僅寫入一個器件。SEL0 和 SEL1 是兩個選擇行，可通過 user controls -> Pins 選項卡下的 tics-pro GUI 進行配置。在寫入任何設備之前，請確保通過 表 3-4 選擇了設備。

在主器件上加載 tics pro 文件后，主器件輸出上可以連續顯示系統參考信號。如果需要在主輸出端啟用脈沖模式，請使用 SPI 寄存器 SYSREFREQ_INPUT (R17<7:6>) 在主輸入引腳 2 處提供從低電平到高電平的脈沖、方法是從 1（十進制）切換到 3 （十進制）并將 SYSREF_MODE 切換為 1。這可以在脈沖模式下在初級側的系統參考輸出端生成脈沖。Secondary1 和 Secondary2 需要使用 tics-pro 保持在窗口模式（請參閱附錄步驟 2）并在主輸出端生成脈沖。在執行窗口化之前，為寄存器 SYSREFREQ_CLR (R17<2>) 提供 1 到 0 的切換。從 secondary1 器件和 secondary2 器件讀取窗口化代碼 (rb_CLKPOS R30<15:0>)。如果初級輸出端有連續信號，在每次從低電平到高電平轉換時，窗口化會在 secondary1 和 secondary2 中持續發生。窗口化回讀不斷變化，因此避免需要將 SYSWND_UPDATE_STOP (R17<5>) 設置為 1。在 secondary1 和 secondary2 器件中寫入 SYSREFREQ_DLY 位置寄存器。這可以確保 secondary1 和 secondary2 引腳的上升沿始終可以通過一些內部延遲在時鐘輸入的下降沿對齊。

在 "Calculations" 選項卡下，可以檢查要寫入 SYSREFREQ_DLY 寄存器的值。按下 "Read CLKPOS" 檢查按鈕后，該器件會自動讀取 rb_CLKPOS 并計算 SYSREFREQ_DLY 值。對于這種情況，如下圖所示，要寫入的 SYSREFREQ_DLY 為 12。這是 10GHz 輸入時鐘的一個示例。如 圖 3-3 所示為 1GHz 的類似窗口化快照作為時鐘輸入。

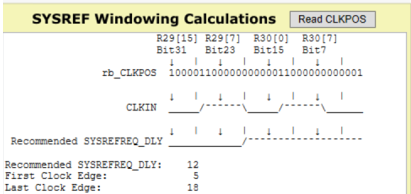

圖 3-3 系統參考窗口化 Tics-pro 快照詳細信息 10GHz

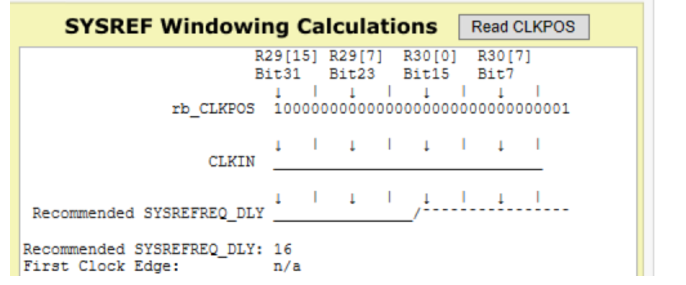

圖 3-4 系統參考窗口化 Tics-pro 快照詳細信息 1GHz

將 secondary1 和 secondary2 器件設置為同步模式，如 表 2-1 所示。在 primary 輸出端到 secondary 1 和 secondary 2 輸出端（引腳 3 和引腳 4）生成脈沖，這可以確保 secondary1 和 secondary2 都同步，并且可以是確定性的。

要寫入 secondary1 和 secondary2 以使器件在窗口化后同步的寄存器：

1. SYSREFREQ_DLY
2. SYSREFREQ_CLR ->1-->0 切換
3. SYSREFREQ_MODE -->0
4. SYNC_STOP-->1

在先前的寄存器寫入之后，secondary1 和 secondary2 都會同步。將 secondary1 和 secondary2 設備設置為系統參考請求模式，如 表 3-1 所示。圖 3-5 顯示了主模式處于連續模式，secondary 1 和 secondary2 處于連續模式的配置。

SYSREFREQ_MODE -->1 進入請求模式。如 圖 3-5 所示，seconadary1 和 secondary2 器件都是確定性的。

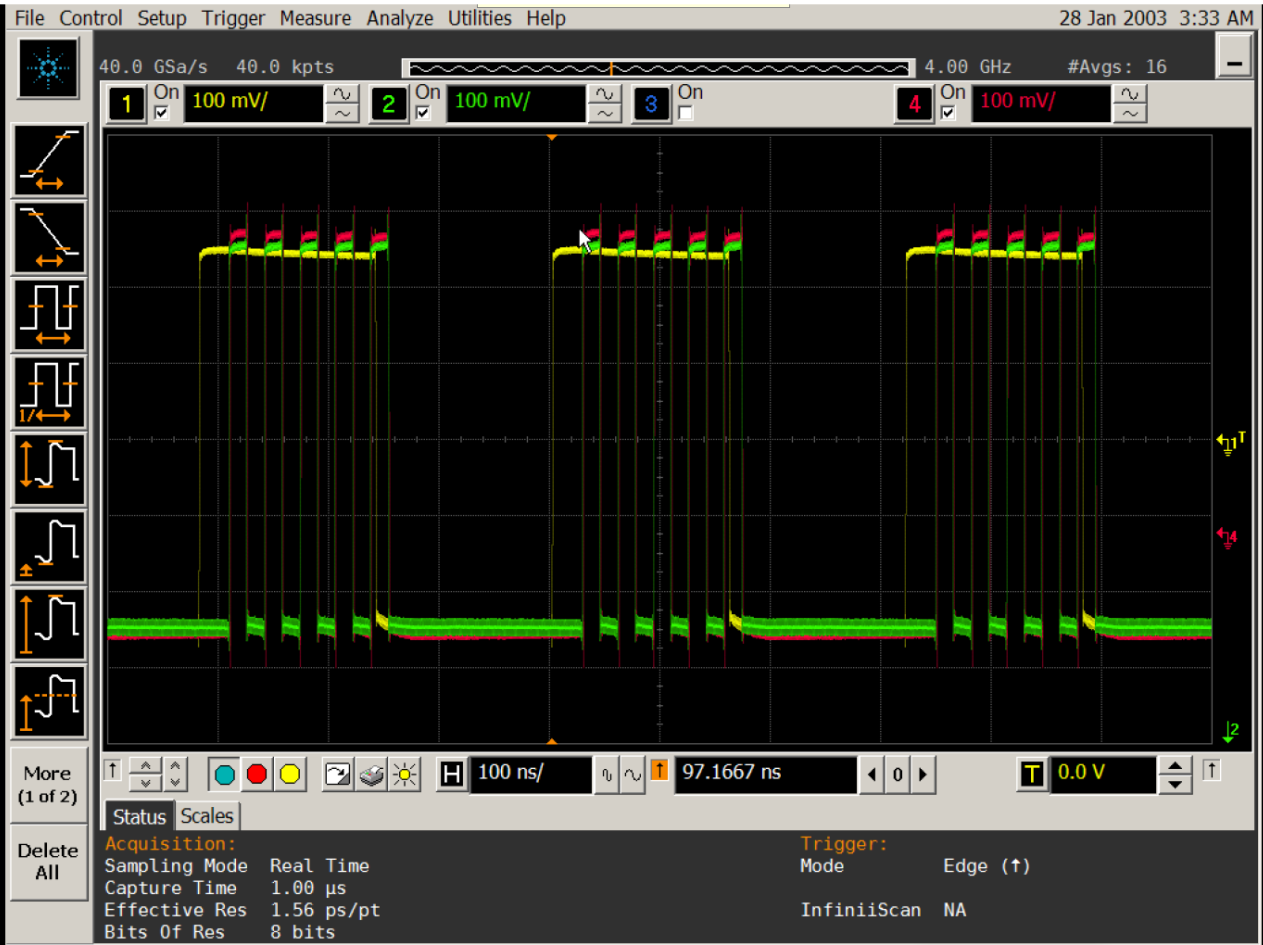

圖 3-5 連續模式下 Primary、Secondary1 和 Secondary2 的同步波形

黃色：Continuous Primary sysrefout2_p

紅色：連續性 Secondary1 sysrefout2_p

綠色：連續性 Secondary2 sysrefout2_p

用于上一個示例的頻率：

CLKIN 為 1GHz，主 sysrefout2_p 為 3.125MHz、Secondary1/2 sysrefout2_p 為 31.25MHz

如果更改 CLKIN 的頻率，請確保 IQ 分頻器值 SYSREF_DLY_DIV(R20<15:14>) 和頻率范圍設置 (SYSREF_DLY_SCALE R16<7:6>)，如數據表中所示。

如前面所示，作為初級側處于連續模式，當引腳 3 為低電平時，不會出現任何系統參考。這可以通過使用 SPI 將 secondary1 和 secondary2 上的引腳 3 從內部拉高來避免，如 表 3-5 所示。

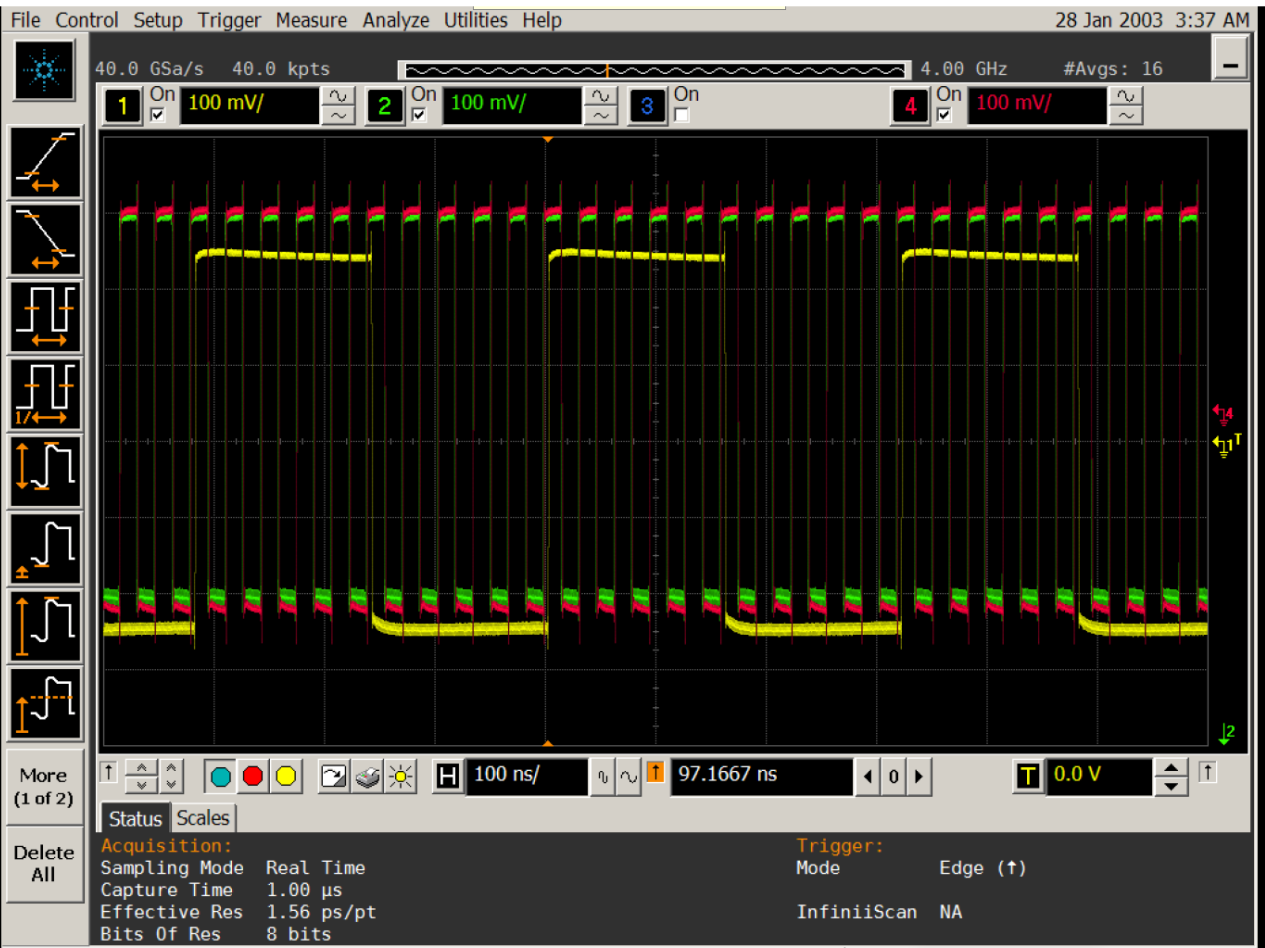

圖 3-6 Primary、Secondary1 和 Secondary2 與連續模式下的連續 Secondary1 和 Secondary2 的同步波形

如 圖 3-6 所示，Secondary1 和 Secondary2 器件輸入均繞過初級連續脈沖。

如 表 3-1 所，述關于不同的系統參考輸出模式，請參閱以下部分以了解輸出波形的外觀。
