2 安全機制概述
為了確保系統級安全，面向基本操作的強大硬件診斷功能搭配系統和軟件診斷，助力滿足 SoC 的隨機故障完整性指標。診斷覆蓋有三種基本類別：
- 硬件安全機制：此類機制啟用一旦，會持續運行。
- 相關示例包括但不限于：用于存儲器和互連的 SECDED ECC 和奇偶校驗、PLL 滑動和失鎖檢測、過壓/欠壓檢測。
- 硬件 + 軟件安全機制：此類機制基于硬件，但需要定期的軟件交互來啟動或維持運行。
- 相關示例包括但不限于：看門狗計時器、存儲器和寄存器校驗的 CRC 硬件支持、雙時鐘比較器。
- 軟件安全機制：此類機制基于旨在執行部分測試和校驗結果的軟件。
- 相關示例包括但不限于：信息冗余技術、傳輸冗余、基本功能的軟件測試。此類機制的實現通常取決于客戶應用和用例。

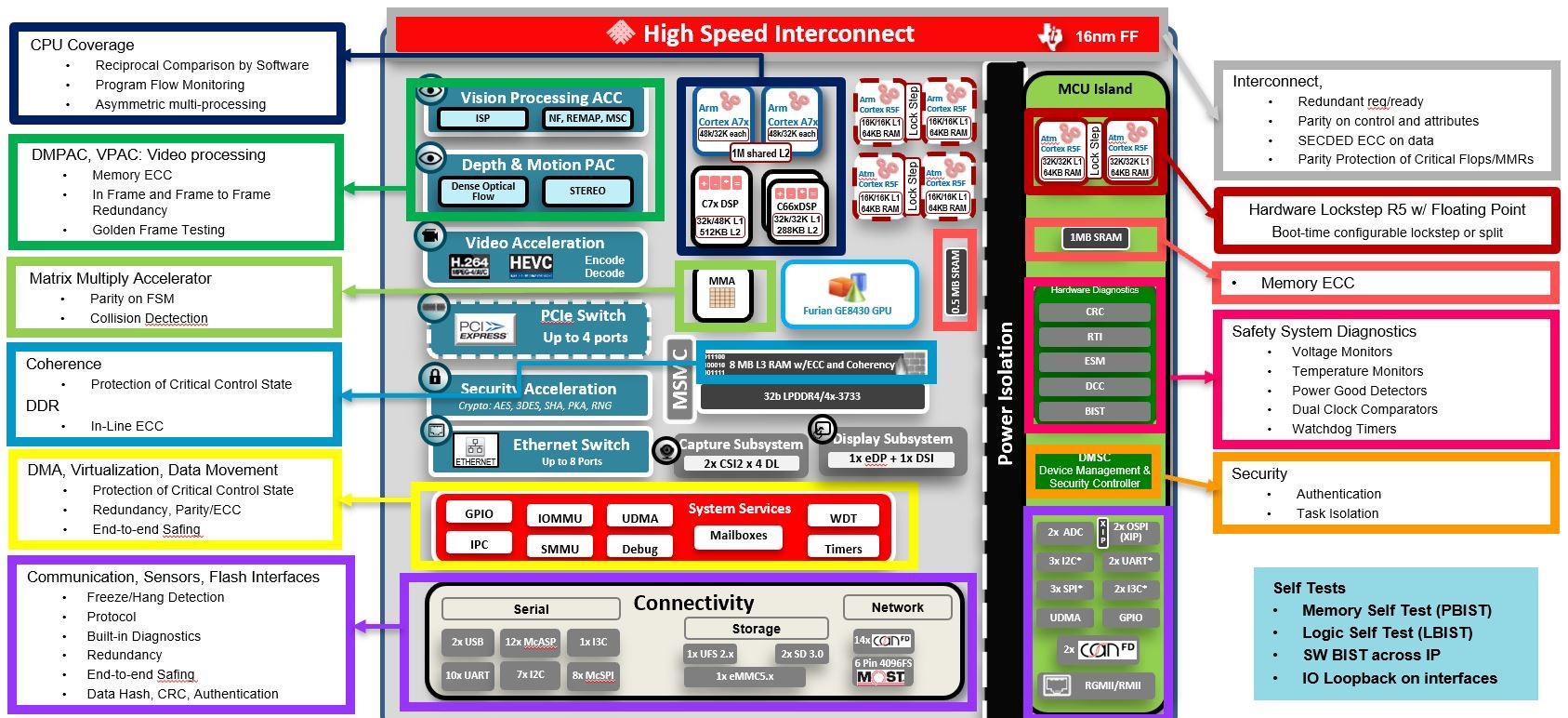

圖 2 選擇 TDA4VM 的診斷功能圖 2 顯示了可以在 SoC （基于 TDA4VM）中實施的部分安全機制。此圖僅供參考，并不包含所有內容。請參閱 SoC 專用安全參考手冊，以深入了解診斷以及 SOC 特定模塊和外設。
