放大器輸入失調電壓往往是設計精度的關鍵參數,可使用不同的電路技術最大限度地降低該失調電壓。為特定應用選擇放大器時,了解不同的修整和失調電壓校正方法可能富有成效。

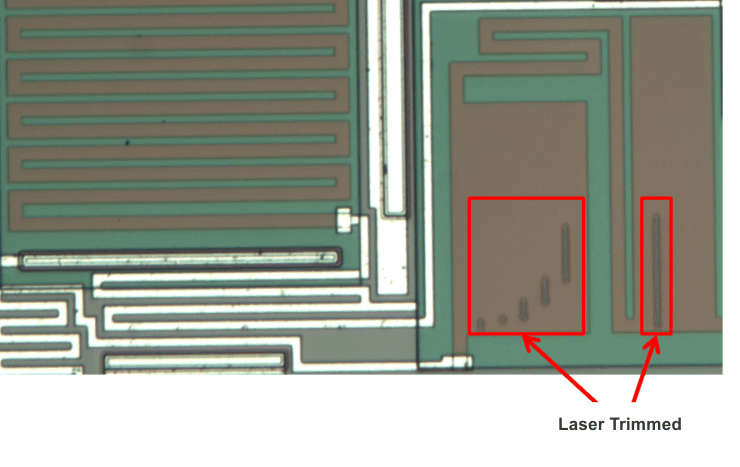

每個放大器都由數萬個晶體管、電阻器和電容器構成。器件輸入偏移誤差是由每個放大器中輸入晶體管的不匹配(或變化)造成的。圖 1 顯示了運算放大器裸片的圖片。突出顯示的區域?yàn)楸∧る娮杵鳌T诰A級測試過程中,激光燒掉了電阻材料部分,從而通過增加裸片的總電阻調節其值。
實際上可以在器件運行過程中用激光完成這種修整;也就是說,我們可以監控失調電壓,然后對電阻器進行修整,直到失調電壓歸零。晶圓級修整可以得到非常精確的結果。然而,將晶圓切成獨立的裸片并封裝之后,對特定裸片施加任何物理應力都可以導致失調電壓發生變化。
對于采用雙極晶圓工藝制造的 IC 而言,激光修整是一種實用的修整方法。它不僅廣泛應用于運算放大器,而且還應用于差分放大器和儀表放大器。它可以改善電阻器匹配,而這對于更大限度地降低增益誤差,同時優化共模抑制比 (CMRR) 性能至關重要。INA826S 是一款儀表放大器,使用激光修整來實現高直流精度和低靜態電流:150μV 失調電壓,2μV/°C 漂移和 250μA 靜態電流。此放大器具有附加關斷功能,采用小型 (3mm × 3mm) DFN 封裝,適用于功耗敏感型應用,例如斷路器、便攜式醫療儀器和測試設備。

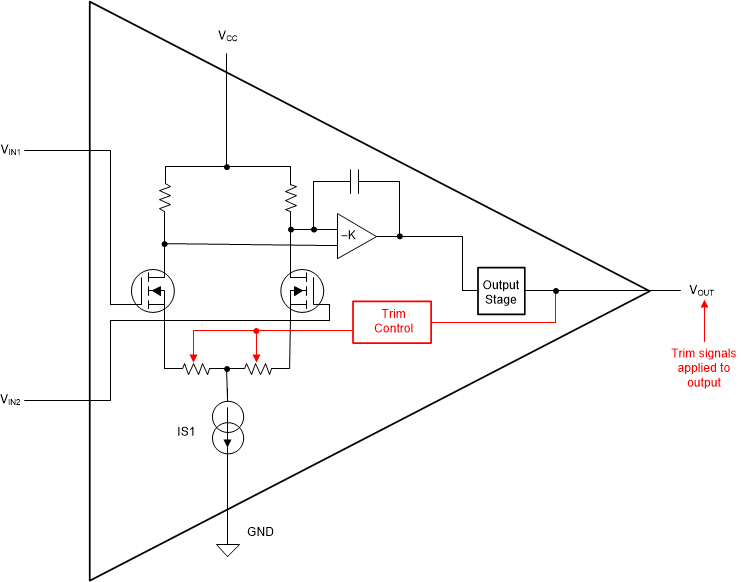

用于實現低失調電壓和漂移的另一種方法是 e-Trim,這是 TI 獲得專利的修整架構,在器件封裝后實施。在最后的封裝級制造測試過程中對器件內部的校正電流源進行調整。修整完成后,修整電路的通道關閉,修整控制電路被禁用,調整成為永久性調整。圖 2 說明了 e-Trim 方法。
這種多晶硅保險絲熔斷技術不需要額外的引腳或測試點,與晶圓級修整相比性能得到大幅提升。這種方法還可避免通常由封裝應力引起的參數變化,提供只有零漂移放大器才能實現的出色精度,并允許采用微型封裝尺寸。
OPA2205 是 e-Trim 放大器系列的新成員,每個放大器都具有 15μV 失調電壓(最大值)、0.04μV/°C 溫漂(最大值)和 220μA 的低靜態電流。

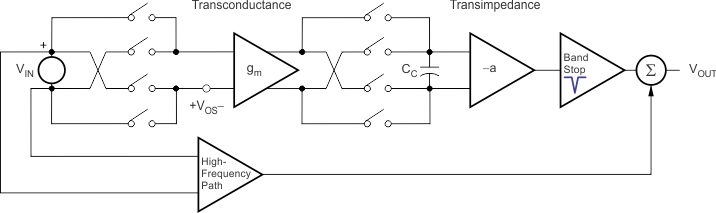

第三種校正失調電壓和漂移的方法是使用零漂移放大器,盡管它本身并不是一種修整方法。斬波器是一種常見的零漂移放大器,它使用內部動態校準方法來有效降低失調電壓。圖 3 顯示了典型斬波器架構的示意圖。第一個跨導級的輸入和輸出設有一組開關,每個校準周期交換一次輸入信號的極性。隨時間推移和溫度變化的漂移平均為零。此特性還消除了傳統放大器在頻率非常低時出現的 1/f 噪聲。這些特性使得斬波放大器在直流(或低頻)信號調節應用中非常有用,這些應用包括稱重秤、應變計和溫度測量。OPA2182 是一個斬波器示例,具有 4μV(最大值)失調電壓、0.012μV/°C(最大值)溫漂和 0.119μVPP 低頻噪聲(0.1Hz 至 10Hz)。
然而,斬波放大器會插入一個由電荷注入(因開關開合)導致的額外噪聲分量;這些操作會導致輸入偏置電流中出現尖峰,而這可能轉化為高源阻抗應用中的電壓尖峰,或者在使用高阻值電阻器的過程中上調信號。因此,在醫療儀器等工作溫度范圍較小的應用中,接近于零的漂移有時可能不如與高源阻抗結合使用的放大器的超低輸入偏置電流那樣重要。在這種情況下,OPA2182 雖然溫漂低得多,但偏置電流為 350pA(最大值),與之相比,具有 e-Trim 和20pA(最大值)偏置電流的 OPA2191 可能是一個更好的選擇。
表 1 比較了三種失調電壓校正方法。此技術簡介可作為指南,幫助您選擇適合低失調電壓、低漂移電路需求的放大器。
器件 | 校正方法 | 優點 | 缺點 |
---|---|---|---|
INA826S INA823 OPA145 OPA828 |
激光修整 | 在工作溫度范圍內的制造流程簡潔 | 封裝后的參數變化 |
OPA191 OPA192 OPA205 OPA206 OPA391 OPA392 OPA328 |
e-Trim | 封裝不會引起參數變化 | 在工作溫度范圍內的制造流程復雜 |
INA188 OPA189 OPA182 OPA388 OPA387 |
斬波器 | 可能最低的漂移;無 1/f 噪聲 | 偏置電流尖峰可導致高源阻抗出現問題 |
資源 | 博文 |
---|---|
視頻 | 運算放大器技術概述 |
零漂移應用簡報 | 零漂移放大器:特性和優勢 |
Precision Hub 博客 | 封裝級修整與其他失調電壓校正方法相比如何? |
Precision Hub 博客 | 修整還是斬波:您喜歡哪種運算放大器? |
EDN 模擬設計文章 | 突破精度極限 – 了解運算放大器面臨的精度挑戰 |
